6 TURN PLUS 334
Attrezzaggio – Serraggio pezzo
Selezionare ”Attrezzaggio - Serraggio - Serraggio”
<
Selezionare ”Lato mandrino - Portapezzo a tre
ganasce”
<

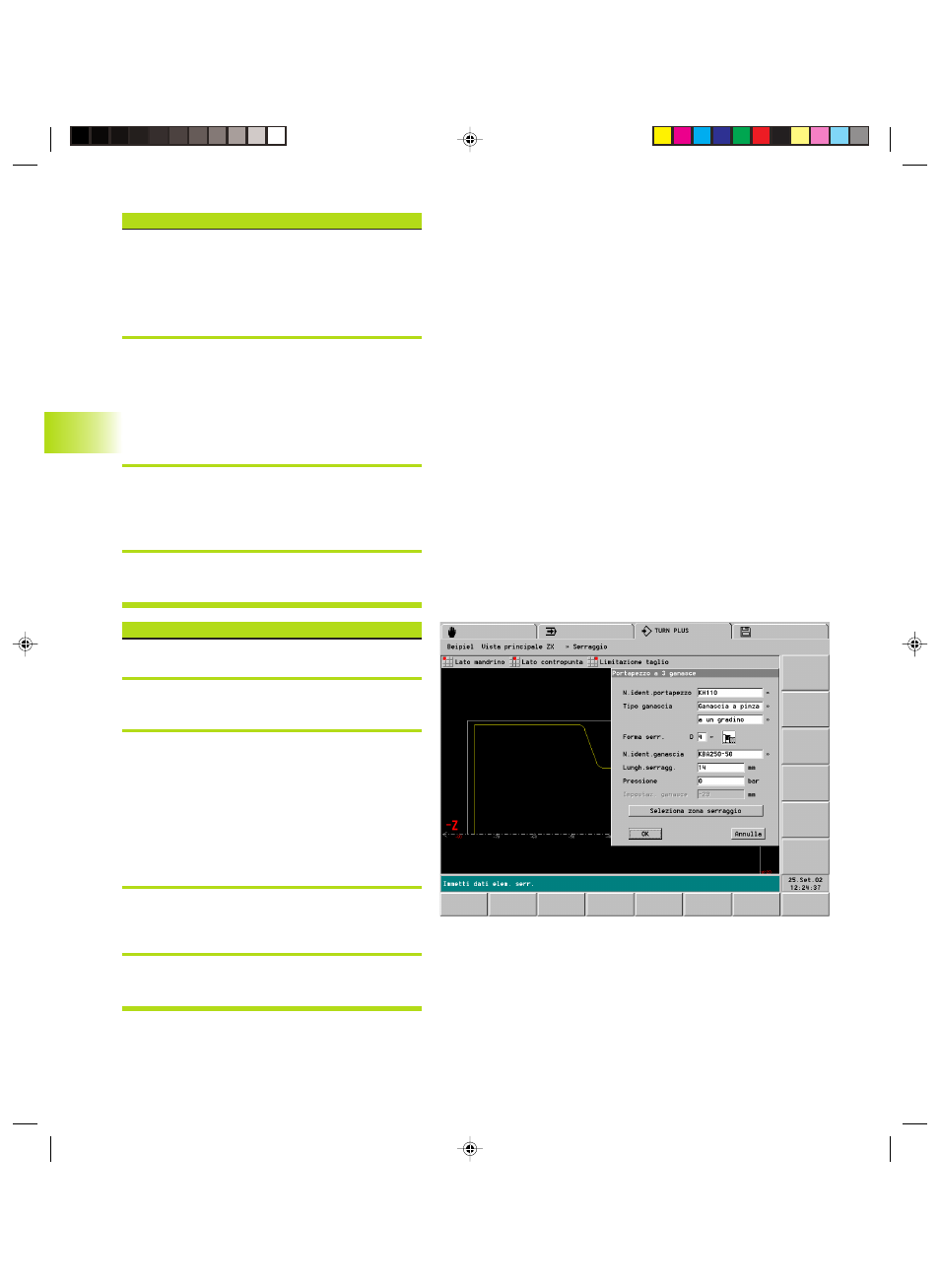

Finestra di dialogo ”Portapezzo a tre ganasce”
■ Selezionare ”N. ident. portapezzo”
■ Inserire il ”Tipo ganascia”
■ Inserire la ”Forma serraggio”
■ Selezionare ”N. ident. ganascia”
■ Verificare/inserire ”Lunghezza serraggio,
Pressione serraggio”
■ Definire la zona di serraggio (selezionare un
elemento del profilo a contatto con le ganasce)
<
Chiudere la finestra di dialogo ”Portapezzo a tre
ganasce”; TURN PLUS rappresenta gli elementi di
serraggio e la limitazione di taglio
<
Premere il tasto ”ESC” per ritornare al menu
principale
Definizione elementi sagomati (continua)
Selezionare ”Forma - Scarico - Scarico Forma G”
■ Selezionare ”Angolo per scarico”
■ Finestra di dialogo ”Scarico forma G”:
■ Lunghezza scarico = 5 mm
■ Profondità scarico = 1,3 mm
■ Angolo di avvicinamento = 30 °
<
Selezionare ”Forma – Gola – Gola Forma D”
■ Selezionare ”Elemento base per gola”
■ Finestra di dialogo ”Gola forma D”:
■ Punto di riferimento (Z) = –30 mm
■ Larghezza gola (Ki) = –8 mm
■ Diametro gola = 25 mm
■ Spigoli (B): smussi; 1 mm
<
Selezionare ”Forma - Filetto”
■ Selezionare ”Elemento base per filetto”
■ Finestra di dialogo ”Filetto”:
■ Selezionare ”Filetto metrico ISO”
<
Premere il tasto ”ESC” per ritornare al menu
principale
