6 TURN PLUS 328

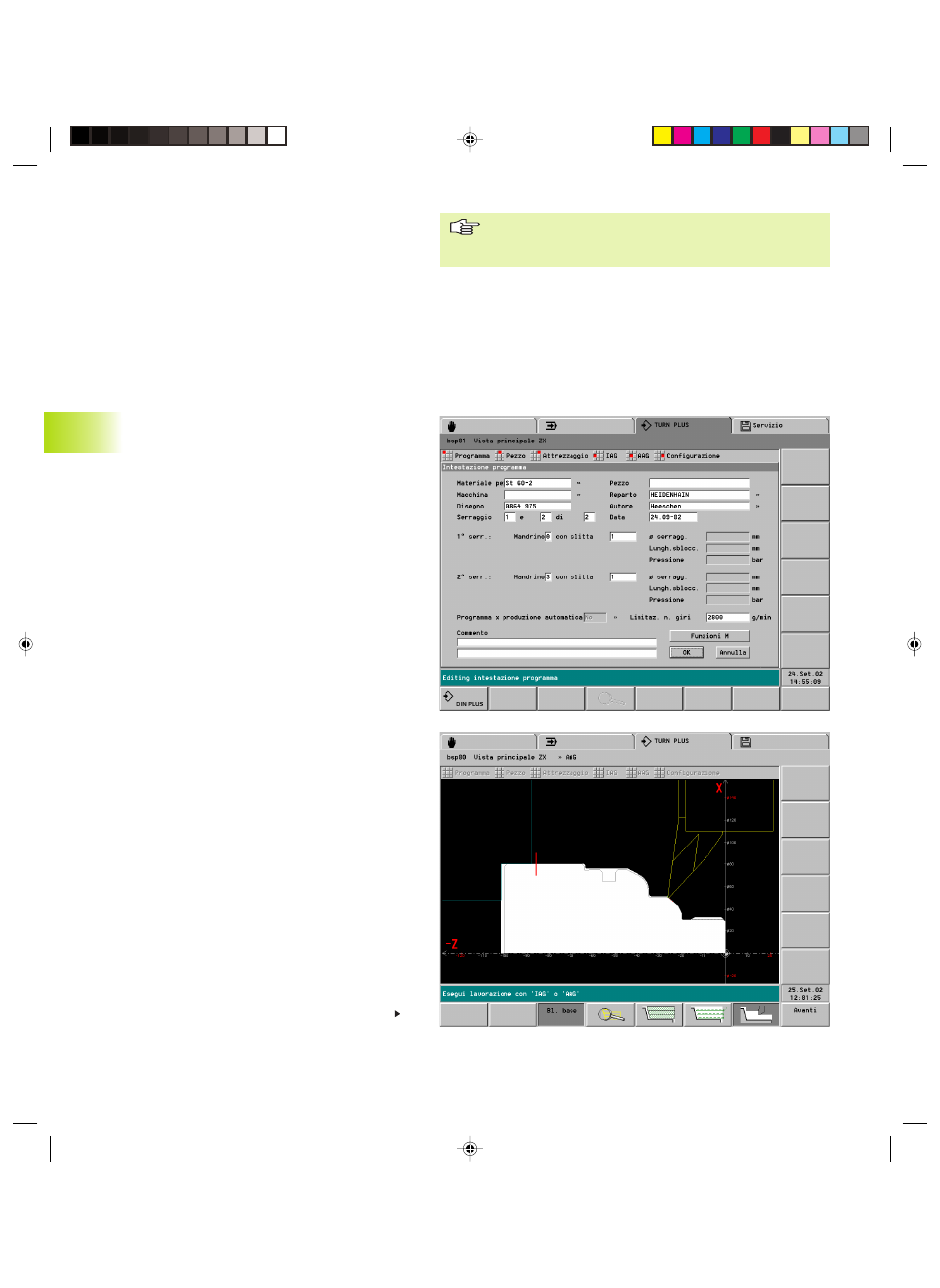

6.16.7 Lavorazione completa
Si descrive il profilo della parte grezza e finita e TURN
PLUS genera il piano di lavoro per il pezzo completo.
In funzione della ”Sequenza di lavorazione” TURN
PLUS attiva dopo la lavorazione del lato frontale un
programma per esperti per il riserraggio (parametro
di lavorazione 21):
■ ”Riserraggio – Lavorazione completa”: la
contropunta preleva il pezzo (voce di ”UP-
UMKOMPL”)
■ ”Scanalatura – Lavorazione completa”: lavorazione
barra; il pezzo viene scanalato e prelevato dal
contromandrino (voce di ”UP-UMKOMPLA”)
Il programma NC generato comprende la lavorazione
del lato frontale e posteriore (incluse foratura,
fresatura e lavorazione interna), il richiamo del
programma per esperti e le informazioni per entrambi i
serraggi (vedi anche ”
4.18.3 Lavorazione completa”)
Premesse per la lavorazione completa
■ Intestazione programma: assegnazione mandrino
– slitta per il 2° serraggio (caselle di immissione: ”2°
serraggio mandrino .. con slitta ..”).
■ Sequenza di lavorazione: voce ”Lavorazione
principale” RISERRAGGIO o SCANALATURA dopo
la lavorazione del lato frontale (vedi ”
6.13.2
Sequenza di lavorazione”).
Per la lavorazione del lato posteriore è possibile:
■ impostare dopo RISERRAGGIO/SCANALATURA
le lavorazioni.
■ utilizzare la stessa sequenza della lavorazione del
lato frontale (nessuna voce dopo RISERRAGGIO/
SCANALATURA).
Continua
6.16.6 Foratura
Foratura senza indicazione di accoppiamento
TURN PLUS seleziona gli utensili che consentono di
finire la lavorazione a misura. Dapprima si cercano
punte elicoidali e quindi punte con inserti.
Foratura con indicazione di accoppiamento
TURN PLUS esegue il foro in due fasi.
■ Foro con diametro inferiore del diametro nominale
del foro.
■ ”Alesatura” a misura
6.16 Note di lavorazione
TURN PLUS elabora soltanto l'informazione ”con/senza
accoppiamento”. Il tipo di accoppiamento (H6, H7, ..) è
irrilevante.
