6 TURN PLUS 298

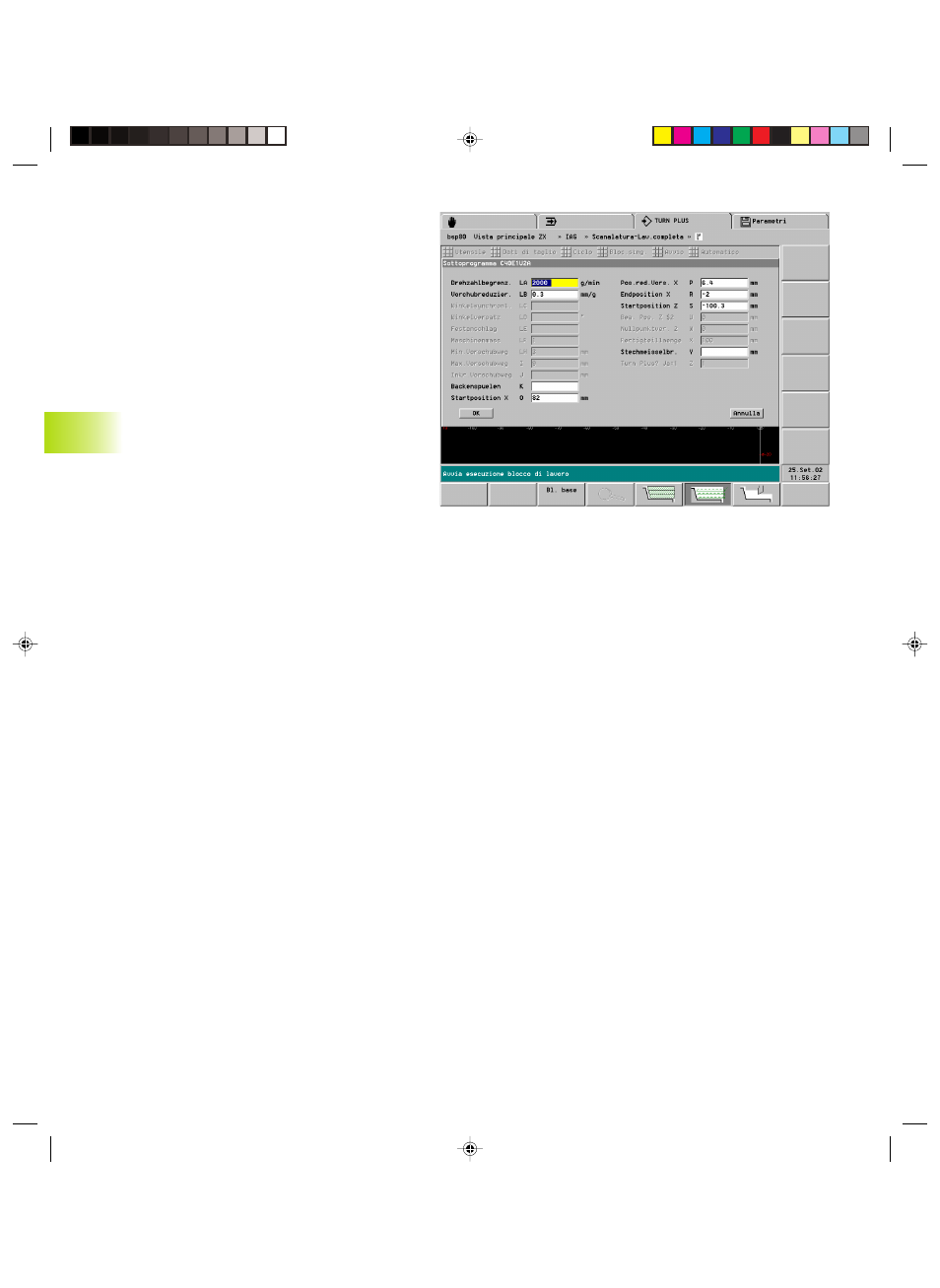

Parametri di trasferimento del programma per
esperti con nome diverso
”Scanalatura” (vedi disegno)
Limitazione numero di giri (LA): per l'operazione di
scanalatura
Riduzione avanzamento (LB): valore di avanzamento per
l'”ultima parte” dell'operazione di scanalatura
Lavaggio ganasce (K): vedi manuale della macchina
Posizione di partenza X (O): per l'operazione di
scanalatura; valore proposto: da descrizione
pezzo
Posizione avanzamento ridotto X (P): a partire da questa
posizione si trasla con avanzamento ridotto
Posizione finale X (R): posizione finale per scanalatura
Posizione di partenza Z (S): per l'operazione di
scanalatura; valore proposto: elemento
verticale dalla ”selezione”
Larghezza scalpello (Y): larghezza del tagliente
dell'utensile per scanalare
”Trasferimento pezzo” (vedi anche ” 6.11
Attrezzaggio – Riserraggio”)
Sincronizzazione angolare (LC):
■ 0: sincronizzazione angolare
■ 1: sincronizzazione numero di giri
Offset angolare (LD): per sincronizzazione angolare
Battuta fissa (LE):
■ 0: con traslazione a battuta fissa
■ 1: senza traslazione a battuta fissa
Quota macchina (LF): posizione di recupero in quota
macchina n (n: 1..6)
Percorso di avanzamento minimo (LH): per
”traslazione a battuta fissa” (vedi manuale
della macchina)
Percorso di avanzamento massimo (I): per
”traslazione a battuta fissa” (vedi manuale
della macchina)
Percorso di avanzamento incr. (J): per ”traslazione a
battuta fissa” (vedi manuale della macchina)
Posizione di lavorazione Z $2 (U): posizione di lavoro
contromandrino; valore proposto: offset
punto zero ad es. da parametro macchina
1164 per asse Z $1 (vedi disegno)
Spostamento punto zero (W): spostamento del punto
zero NC (calcolo: distanza punto di
riferimento portapezzo fino a spigolo battuta
ganascia + lunghezza parte finita)
Lunghezza parte finita (LF): da descrizione pezzo
Con TURN PLUS (Z):
■ 1: predisposizione lavorazione su
contromandrino (attivazione conversioni,
spostamento punto zero ecc.)
