6 TURN PLUS 270

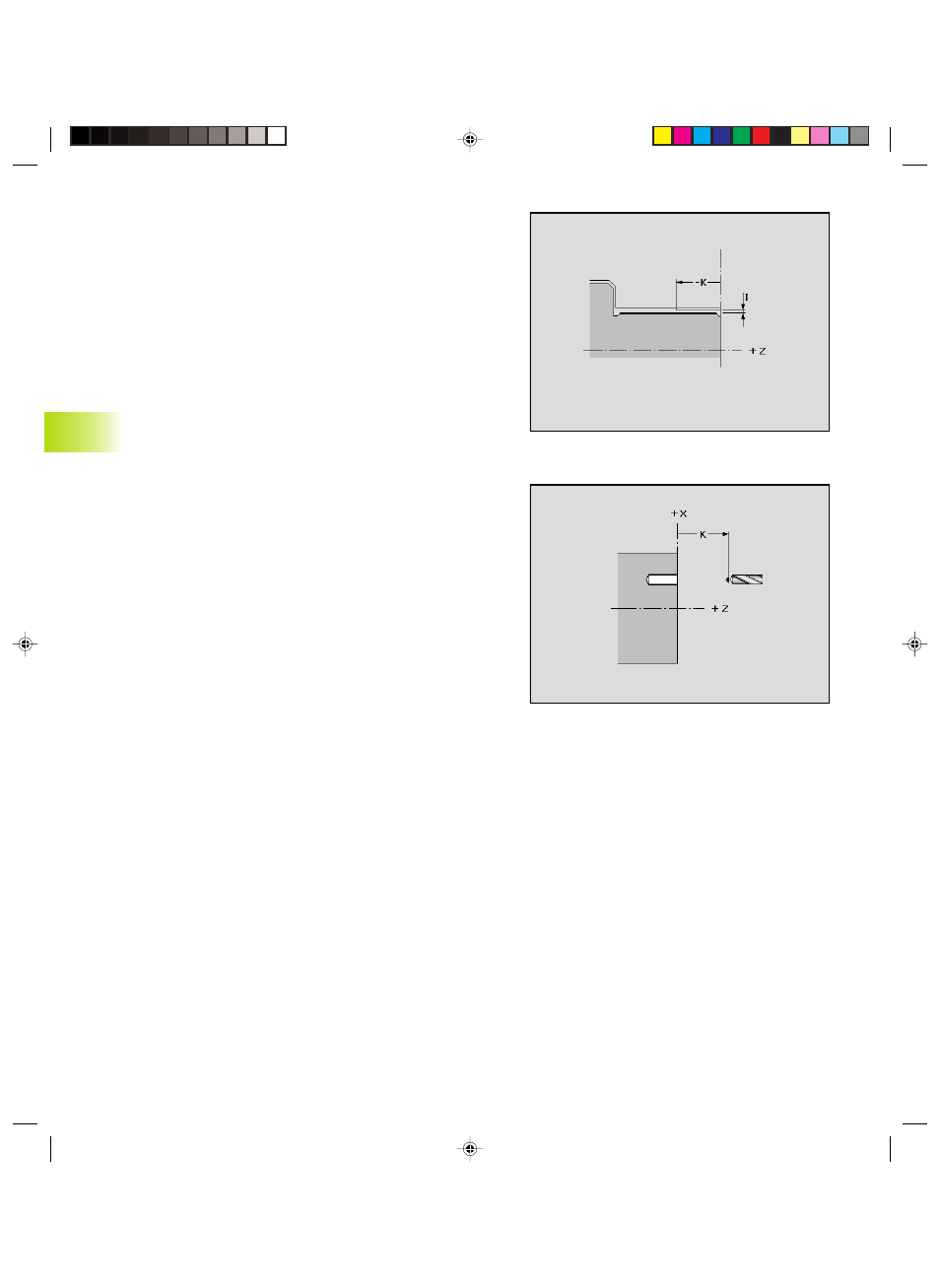

Attributi di lavorazione Misurazione
TURN PLUS richiama con i parametri della finestra di dialogo
”Misurazione” il programma per esperti ”UP-MEAS01” registrato
nel parametro di lavorazione 21.
Parametri
I:
Sovrametallo per passata di misurazione
K: Lunghezza per passata di misurazione
Q: Contatore misurazioni: la misurazione viene eseguita ogni n
pezzi
6.9
Assegnazione at
tr
ibuti
Attributo di lavorazione Foratura
Richiama il sottomenu con attributi di foratura e combinazioni di fori
(vedi ”
4.9 Cicli di foratura”). TURN PLUS considera le combinazioni di
fori alla selezione dell'utensile e alla generazione del piano di lavoro
(una sola operazione per una ”combinazione di fori”).
Piano di ritorno
Su tale piano la punta viene posizionata prima/dopo la lavorazione di
foratura (foratura superficie cilindrica: diametro).
Parametri
K:
Piano di ritorno – Posizione della punta prima/dopo la foratura
Combinazioni di fori
L'attributo interagisce sulla selezione utensile:
■ Allargatura concentrica: punta da centri NC (tipo 32*); utensile
ausiliario: centratore (tipo 31*)
■ Allargatura con foratura: punta a più diametri (tipo 42*)
■ Foratura con filettatura: punta maschiante (tipo 44*)
■ Foratura e alesaggio: punta a delta (tipo 47*)
Senza lavorazione
La sagoma di foratura non viene eseguita.
Cancellazione attributi di foratura
Cancella tutti gli attributi del foro.
