6 TURN PLUS 278

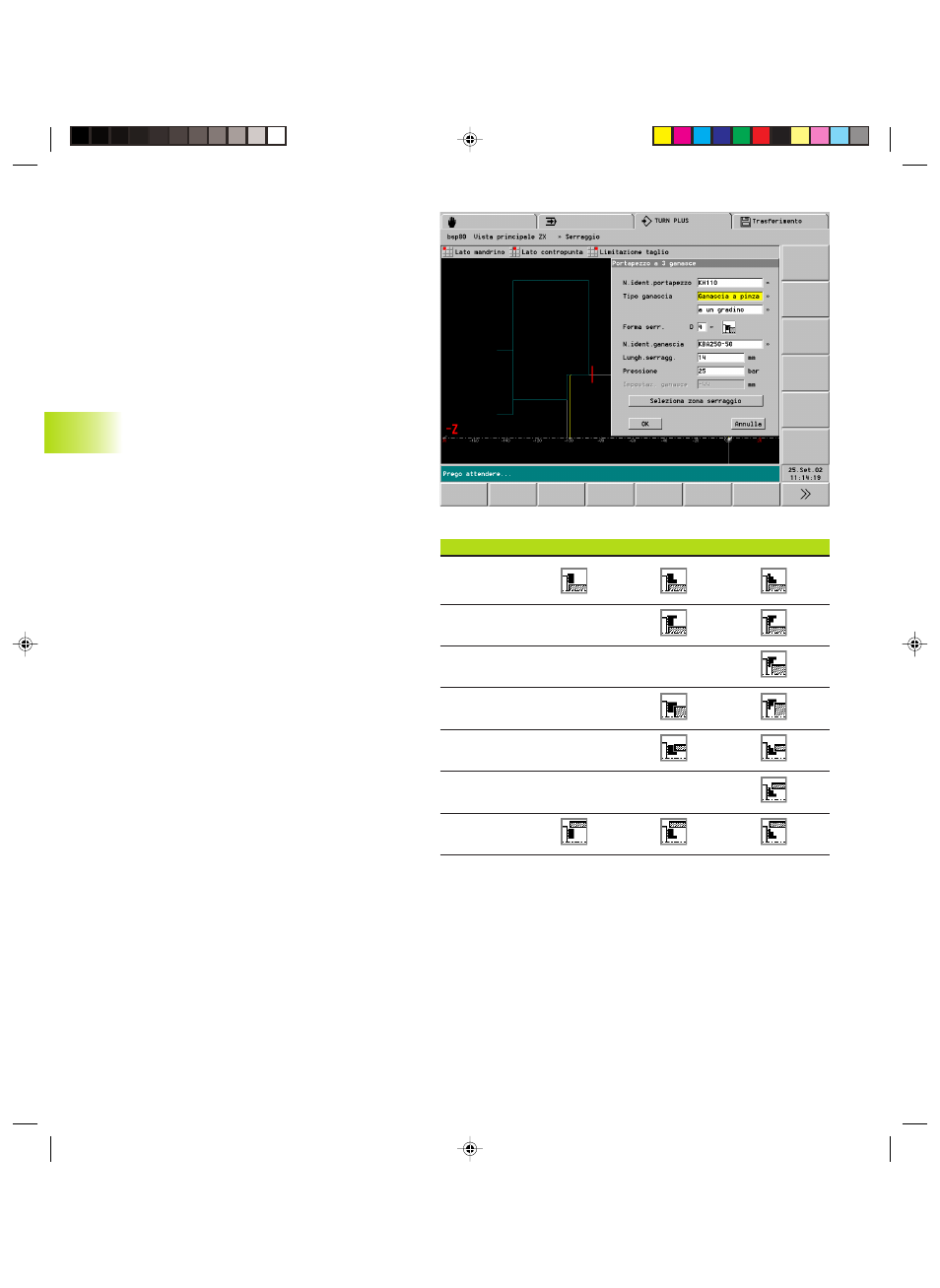

Parametri portapezzo a due, tre o quattro
ganasce:
N. ident. portapezzo
Tipo ganascia: definire il tipo di ganascia e i gradini
Forma di serraggio: definire il serraggio interno/
esterno e il livello di serraggio
N. ident. ganascia
Lunghezza serraggio: viene definita sulla base della
ganascia e della forma di serraggio.
Correggere il valore in caso di lunghezza di
serraggio diversa.
Pressione di serraggio: viene acquisita
nell'”Intestazione programma”; TURN PLUS
non analizza il parametro
Quota regolazione ganascia: distanza spigolo esterno
portapezzo – spigolo esterno ganascia; quota
negativa: la ganascia sporge dal portapezzo
(quota a titolo informativo)
Pulsante ”Seleziona zona di serraggio”: definire la
posizione dell'elemento di serraggio
■ Per profili con smusso, raccordi o elementi
ad arco selezionare la zona ”intorno allo
spigolo di serraggio”
■ Per pezzi rettangolari selezionare un
elemento adiacente lo spigolo di serraggio
Forma di serraggio senza gradini a un gradino a due gradini
D=1
D=2
D=3
D=4
D=5
D=6
D=7
