HEIDENHAIN CNC PILOT 4290 311
6.13.2 Sequenza di lavorazione
TURN PLUS analizza il profilo nella sequenza in cui
vengono eseguite le lavorazioni. Vengono quindi
definite le zone da lavorare e i parametri degli utensili.
L'analisi del profilo viene eseguita con l'ausilio dei
parametri di lavorazione.
TURN PLUS distingue per le lavorazioni:
■ Lavorazione principale
■ Sottolavorazione
■ Punto (punto di lavorazione)
La ”sottolavorazione” e il ”punto di lavorazione”
consentono di ”affinare” le specifiche di lavorazione.
Se non si indica la sottolavorazione/il punto di
lavorazione, l'AAG genera blocchi di lavorazione per
tutte le sottolavorazioni/punti di lavorazione.
La seguente tabella elenca le combinazioni
raccomandate di ”Lavorazione principale -
Sottolavorazione - Punto di lavorazione ” e illustra la
procedura dell'AAG.
Altre grandezze di interazione per la generazione del
piano di lavoro sono:
■ Geometria del profilo
■ Attributi del profilo
■ Disponibilità utensile
■ Parametri di lavorazione
L'AAG non genera alcun blocco di lavoro se non è
stata terminata la necessaria lavorazione preliminare,
se l'utensile non è disponibile o se non sussistono
situazioni analoghe. TURN PLUS tralascia lavorazioni/
sequenze di lavorazione non possibili a livello
tecnologico.
Lavorazione lato posteriore (Lavorazione
completa)
La lavorazione Lato posteriore viene avviata con la
lavorazione principale e sottolavorazione ”Scanalatura
- Lavorazione completa” o ”Riserraggio - Lavorazione
completa”.
■ Dopo ”Scanalatura ... / Riserraggio ...” è possibile
definire altre lavorazioni per il lato posteriore.
■ Se dopo ”Scanalatura ... / Riserraggio ...” non si
definisce alcuna ulteriore lavorazione principale,
TURN PLUS impiega la sequenza della lavorazione
Lato frontale anche per quella Lato posteriore.
6.13 Generazione automatica del piano di lavoro (AAG)
Continua

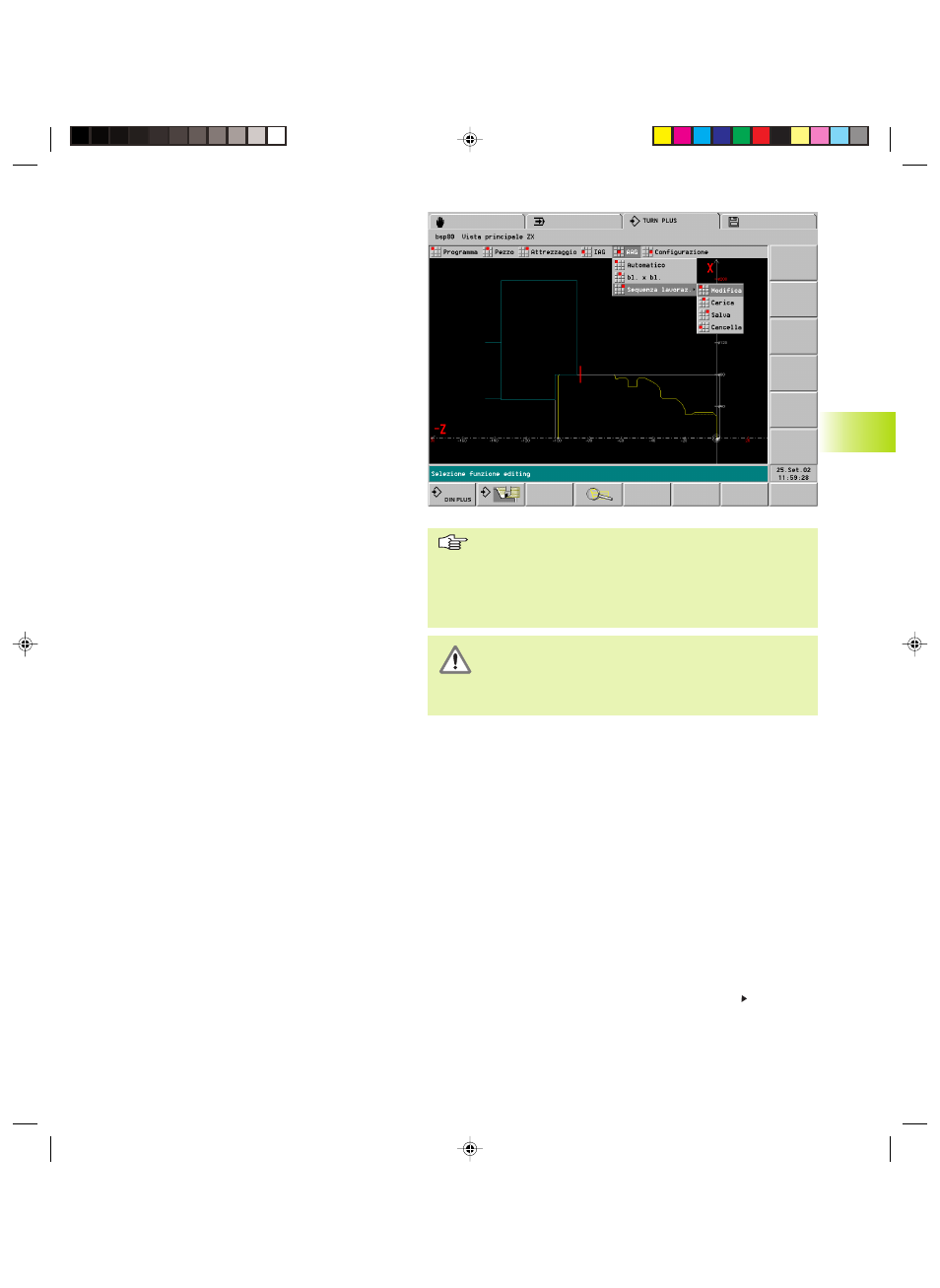

■ TURN PLUS utilizza sempre la sequenza di lavorazione
attuale, che può essere modificata o sovrascritta
caricando un'altra sequenza di lavorazione.
■ Quando si carica un ”Programma completo” e si genera
un nuovo piano di lavoro, si suppone come base l'attuale
sequenza di lavorazione.
Attenzione Pericolo di collisione!
Per lavorazioni di foratura e fresatura TURN PLUS non
considera lo stato della lavorazione di tornitura. Attenersi
alla sequenza di lavorazione ”Tornitura prima di foratura e
fresatura”.
