Denominazioni:
■ Lato frontale: lato rivolto verso la zona di lavoro
■ Lato posteriore (”R”): lato opposto alla zona di
lavoro
Le denominazioni valgono anche se il pezzo è serrato
nel contromandrino o se su torni con un mandrino il
pezzo è stato serrato per la lavorazione del lato
posteriore.

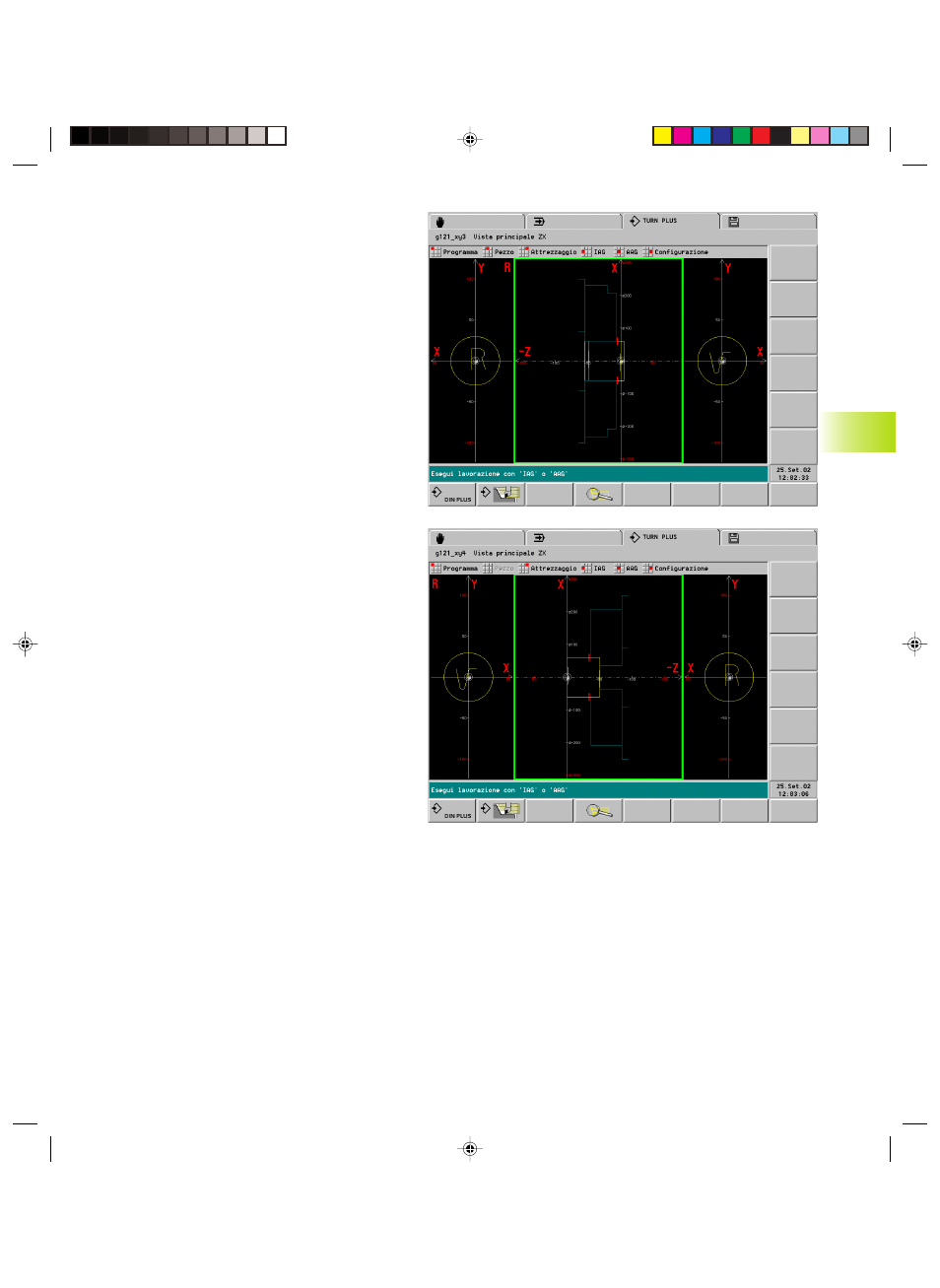

Rappresentazione per torni con contromandrino.
6.16 Note di lavorazione
Note sulla lavorazione del lato posteriore
Per profili del lato posteriore (lavorazione con asse C/
Y) occorre considerare l'orientamento dell'asse XK e
X e l'orientamento dell'asse C.
