6 TURN PLUS 268
Rugosità
La rugosità viene elaborata per la lavorazione di finitura (vedi anche
”
4.5.4 Istruzioni ausiliarie per descrizione profilo”). TURN PLUS
distingue tra:
■ Rugosità (Rt): rugosità generica (profondità profilo)
■ Rugosità media (Ra)
■ Rugosità definita mediante media (Rz)
Correzione addizionale
Il CNC PILOT gestisce 16 valori di correzione indipendenti dall'utensile.
Qui si definisce il ”numero della correzione addizionale”. Il valore di
correzione viene definito alla lavorazione del pezzo.
Senza lavorazione
L'effetto dell'attributo dipende dal tipo di lavorazione:
■ Sgrossatura: l'attributo viene analizzato soltanto per il primo/
l'ultimo elemento di un profilo interno/esterno. Gli elementi sagomati
non vengono lavorati.
■ Finitura: gli elementi selezionati non vengono rifiniti.
■ Preforatura: l'attributo non viene considerato.
■ Gola le gole selezionate non vengono lavorate.
■ Filettatura: gli elementi filettati selezionati non vengono rifiniti e il
filetto non viene eseguito.
■ Foratura concentrica: i fori selezionati (elementi sagomati) non
vengono eseguiti.
■ Foratura: i fori selezionati (per la lavorazione C/Y) non vengono
eseguiti.
■ Fresatura: i profili di fresatura selezionati (per la lavorazione C/Y)
non vengono eseguiti.
6.9.4 Arresto preciso
Gli elementi selezionati del profilo vengono lavorati con ”Arresto
preciso” (vedi anche ”
4.5.4 Istruzioni ausiliarie per descrizione profilo”).

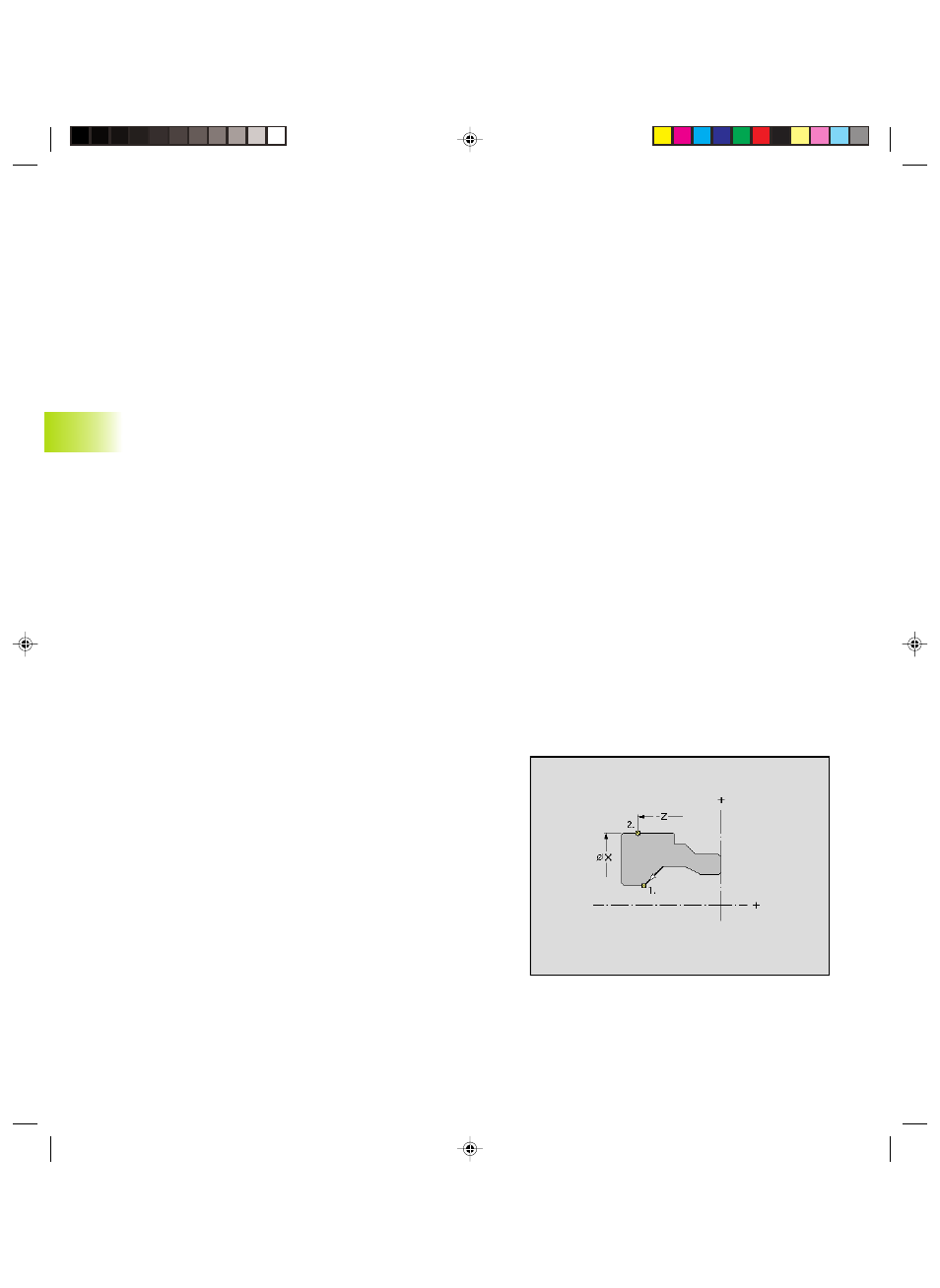

6.9.5 Punti di separazione
Vengono impiegati per la lavorazione di alberi o in diversi serraggi.
Dopo aver selezionato l'elemento, TURN PLUS apre la finestra di
dialogo ”Punto di separazione”.
Parametri
Posizione:
■ Cancella: cancella il punto di separazione esistente (rimane
comunque la separazione dell'elemento del profilo)
■ 1. nel punto di destinazione: il punto di separazione si trova
alla fine dell'elemento
■ 2. sull'elemento: il punto di separazione si trova
sull'elemento
X, Z: Posizione del punto di separazione
6.9
Assegnazione at
tr
ibuti
