3 Comando manuale e Automatico 50

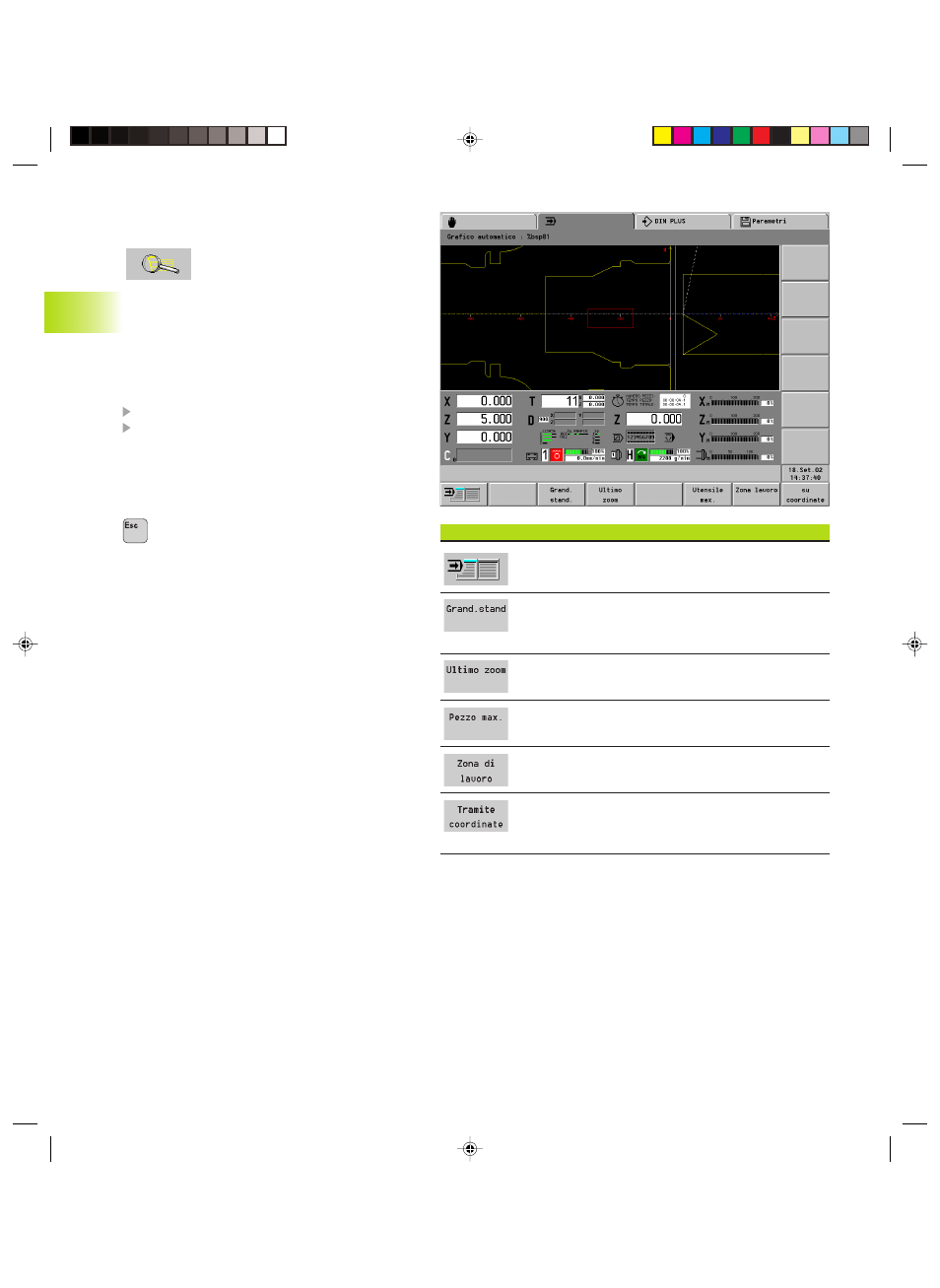

Ingrandimento, riduzione, selezione sezione
immagine
Al richiamo dello ”Zoom” appare un
”rettangolo rosso” per selezionare la
parte di immagine desiderata.
Sezione immagine:
■ Ingrandimento: ”Pagina avanti”
■ Riduzione: ”Pagina indietro”
■ Spostamento: tasti cursore
Impostazione zoom tramite touch pad
Premessa: simulazione in ”Stop”
Posizionare il cursore su un angolo della sezione
Tenendo premuto il tasto sinistro del mouse portare
il cursore sull'angolo opposto della sezione
Tasto destro del mouse: ritorno alla dimensione
originale
Impostazioni standard: vedi tabella Softkey
Uscita da zoom
In seguito a considerevole ingrandimento è possibile
impostare ”Pezzo max.” o ”Zona di lavoro” per
selezionare poi una nuova parte di immagine.
Softkey
Ritorno a Visualizzazione blocco
Annulla gli ultimi ingrandimenti/impostazioni e visualizza
l'ultima impostazione standard selezionata ”Pezzo max.”
o ”Zona di lavoro”.
Annulla ultimo ingrandimento/impostazione. ”Ultimo
zoom” può essere attivato più volte.
Visualizza il pezzo nella sua dimensione massima.
Visualizza la zona di lavoro, compreso il punto cambio
utensile.
Nella finestra di dialogo ”Sistema di coordinate” si
impostano le ”dimensioni” della finestra di simulazione e
la posizione del punto zero del pezzo.
3.5 Modalità
A
u
tomatico
