HEIDENHAIN CNC PILOT 4290
383
Parametri Sistemi di manipolazione pezzi e sistemi di
misura
Parametri finestra di dialogo 1
G
S
TP
ID: numero di identificazione utensile
•
•
–
Quota X, Z (xe, ze): quote di riferimento
•
–
–
Disponib.: disponibilità fisica
•
–
–
ø gambo (sd): diametro del gambo
–
•
–
UT multiplo: utensile multiplo (vedi ”
4.2.4
Programmazione utensile”)
•
–
–
■
no: nessun utensile multiplo
■
princ: tagliente principale
■
secon:tagliente secondario
ID UT: numero di identificazione del ”tagliente
successivo” per UT multiplo
•
–
–
PU DIN: tipo di portautensili
–
•
–
Alt. PU (wh): altezza del portautensili
–
•
–
Larg. PU (wb): larghezza del portautensili
–
•
–
L. sporg (ax): lunghezza della sporgenza
–
•
–
N. immagine
–
•
–
TipoAttacco
•
–
–
Cod. magaz.: attualmente non in uso
Attr.magaz.: attualmente non in uso

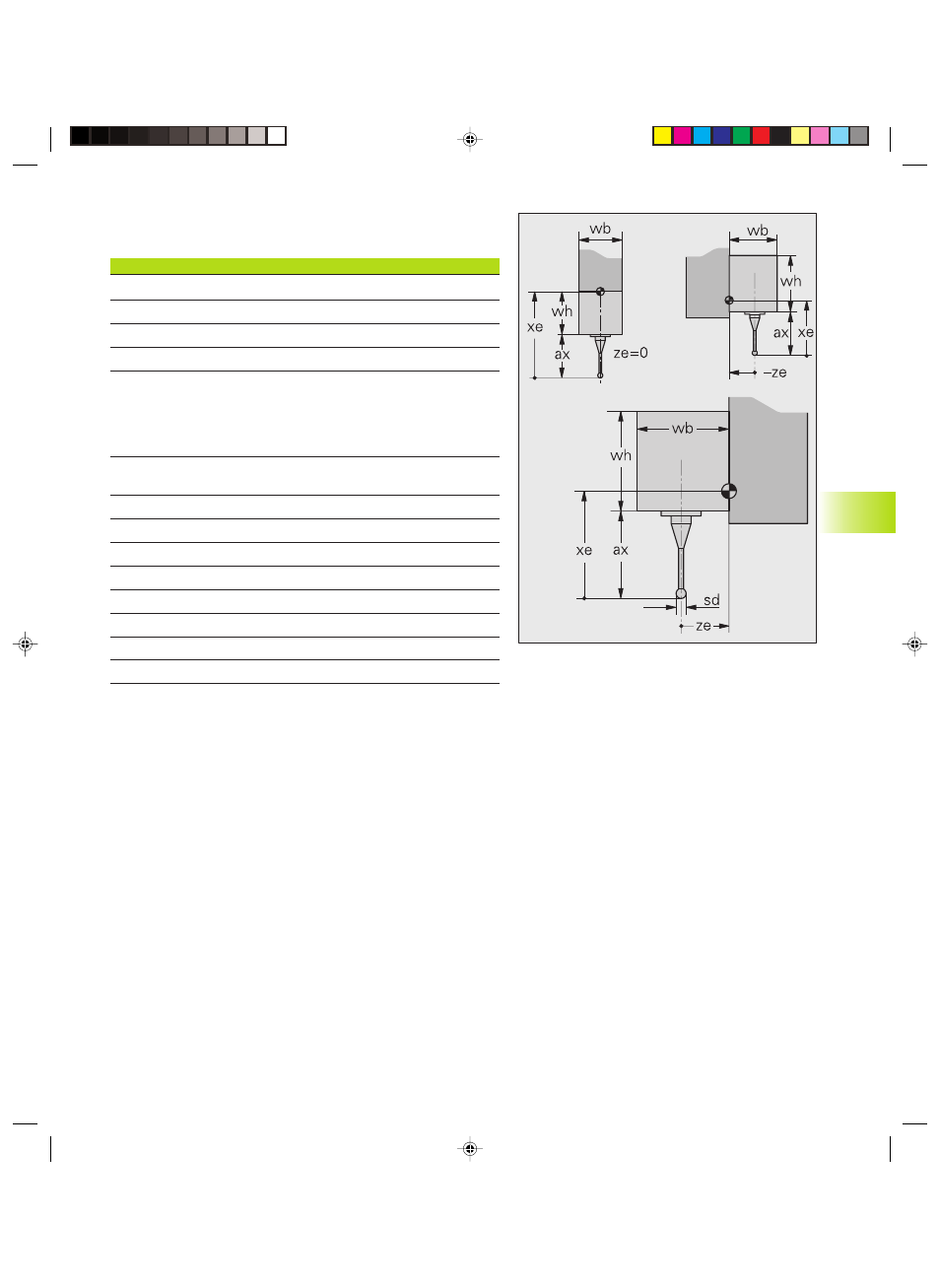

Esempio Tipo UT 811
8.1 D
ata base ut
ensili
