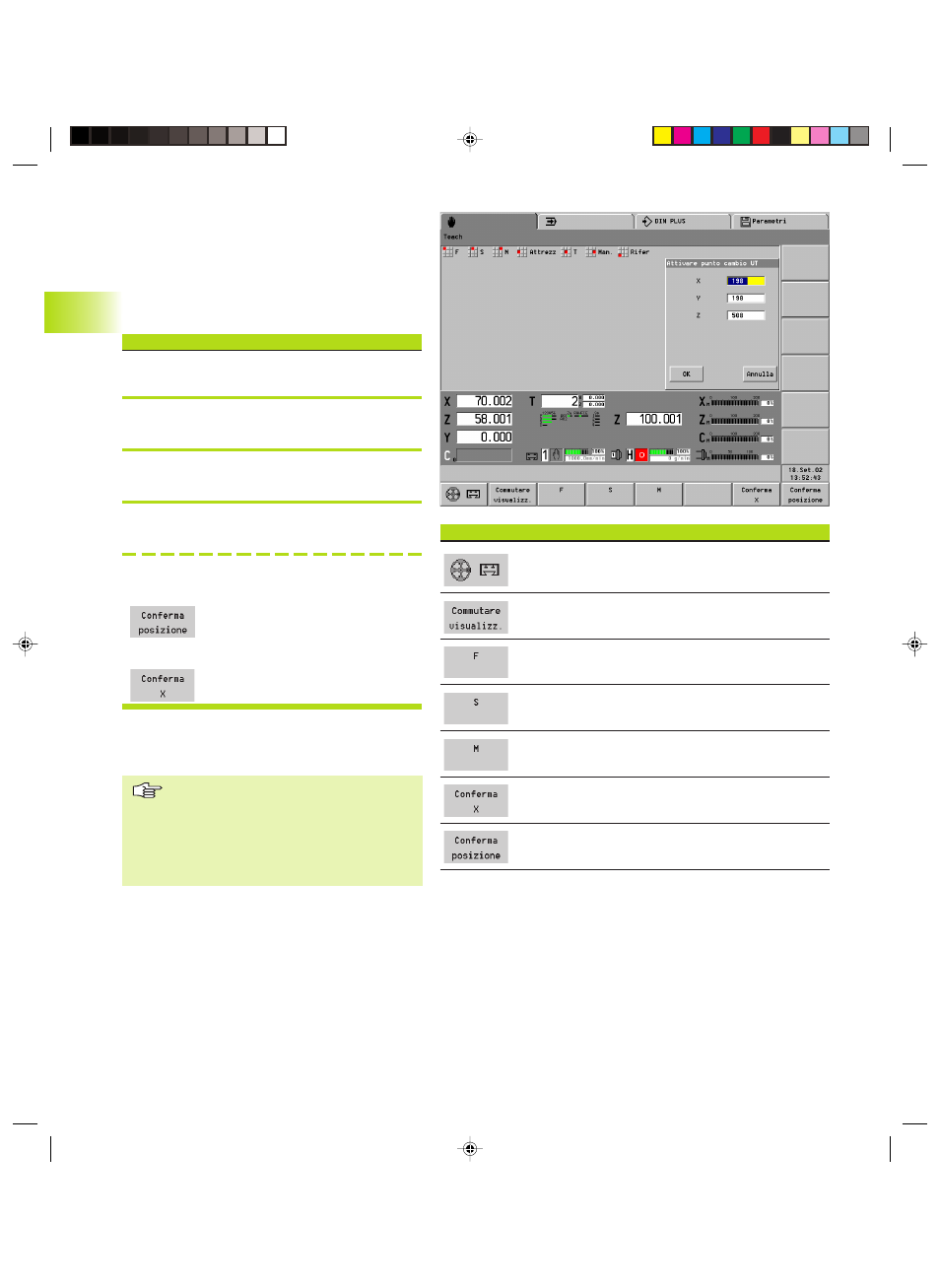

3 Comando manuale e Automatico 34
3.4 Funzioni Predisposizione
3.4.1 Definizione punto cambio utensile
Con l'istruzione DIN ”G14” la slitta si porta sul punto
cambio utensile. Questa posizione deve essere così
lontana dal pezzo da permettere l'orientamento della
torretta in qualsiasi posizione.
Definizione punto cambio utensile
Con diverse slitte: definizione slitta (tasto Cambio
slitta)
<
Selezionare ”Predisposizione – Punto cambio
utensile”
<
Il CNC PILOT visualizza la posizione valida nella
finestra di dialogo ”Punto cambio utensile”.
<
Immissione punto cambio utensile
Immettere la nuova posizione
Teach-in punto cambio utensile
Portare la slitta sul ”punto cambio utensile”
Acquisire la posizione slitta come punto
cambio utensile
oppure
Acquisire la posizione dei singoli assi
Il punto cambio utensile viene gestito nei parametri di
predisposizione (selezione: ”Parametri attuali –
Predisposizione (menu) – Punto cambio utensile – ..”).
Le coordinate del punto cambio utensile
vengono immesse e visualizzate come
distanza tra origine macchina e punto di
riferimento portautensili. Siccome tali valori
non sono indicati nella visualizzazione
posizione, si raccomanda di eseguire il
”teach-in” del punto cambio utensile.
3.4 F
unzioni Pr
edisposizione
Softkey
■ Assegnazione volantino a un asse
■ Definizione rapporto volantino
Commutazione visualizzazione stato macchina
Immissione avanzamento al giro
Immissione velocità di taglio costante
Immissione funzione M
Acquisizione posizione asse come punto cambio
utensile (o asse Y o Z)
Acquisizione posizione slitta come punto cambio
utensile
