HEIDENHAIN CNC PILOT 4290 107
V: Direzione (orientamento) – default: 0
■ V=0 – senza W: configurazione cerchio
■ V=0 – con W: configurazione su arco più lungo
■ V=0 – con Wi: segno di Wi determina la direzione (Wi<0: in
senso orario)
■ V=1 – con W: in senso orario
■ V=1 – con Wi: in senso orario (segno di Wi irrilevante)
■ V=2 – con W: in senso antiorario
■ V=2 – con Wi: in senso antiorario (segno di Wi irrilevante)
Z: Centro sagoma
C: Centro sagoma (angolo)

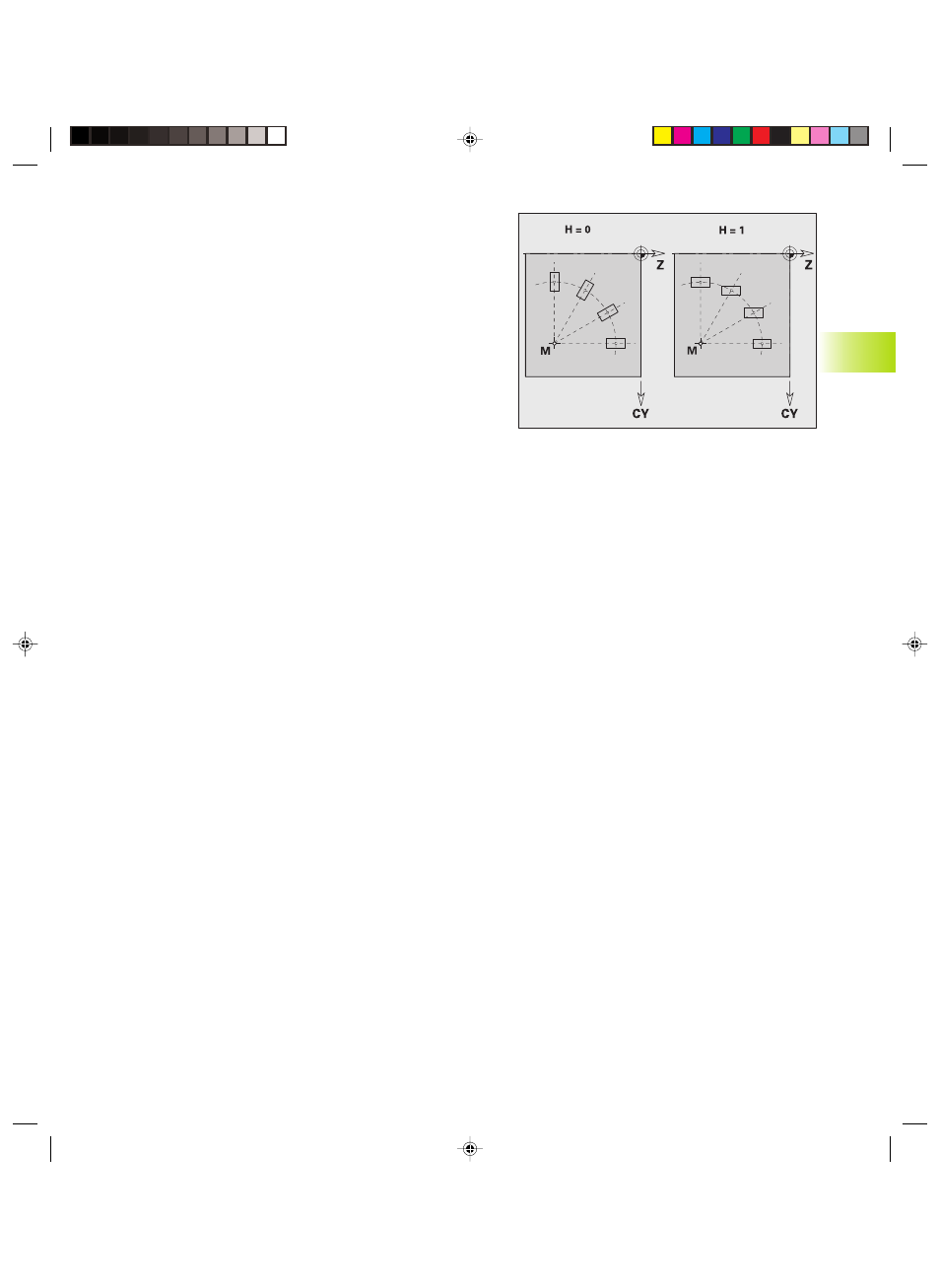

H: Posizione matrice – default: 0
■ H=0: posizione normale – la matrice viene ruotata intorno al
centro del cerchio (rotazione)
■ H=1: posizione originale – la posizione della matrice in
riferimento al sistema di coordinate rimane immutata
(traslazione) 4.5 Istr
uzioni di g
eometr
ia
