5 Simulazione grafica 200
5.1.2 Note operative
Attivazione simulazione
Caricare il programma NC
Impostare la finestra di simulazione (finestra
superficie frontale, superficie cilindrica ecc.)
Impostare la modalità di simulazione (Blocco
singolo, Blocco base o Senza arresto)
Selezionare il tipo di simulazione (Profilo,
Lavorazione, Movimento)
Attivare ”Nuovo”
Modo Simulazione ”Senza arresto”:
■ ”Stop” arresta la simulazione
■ ”Avanti” prosegue la simulazione
Modo simulazione ”Blocco singolo” o ”Blocco
base”:
■ La simulazione si arresta dopo ogni blocco
singolo/blocco base
■ ”Avanti” prosegue la simulazione
Durante un arresto di simulazione è possibile
modificare il modo, eseguire altre impostazioni o
passare alla quotazione.

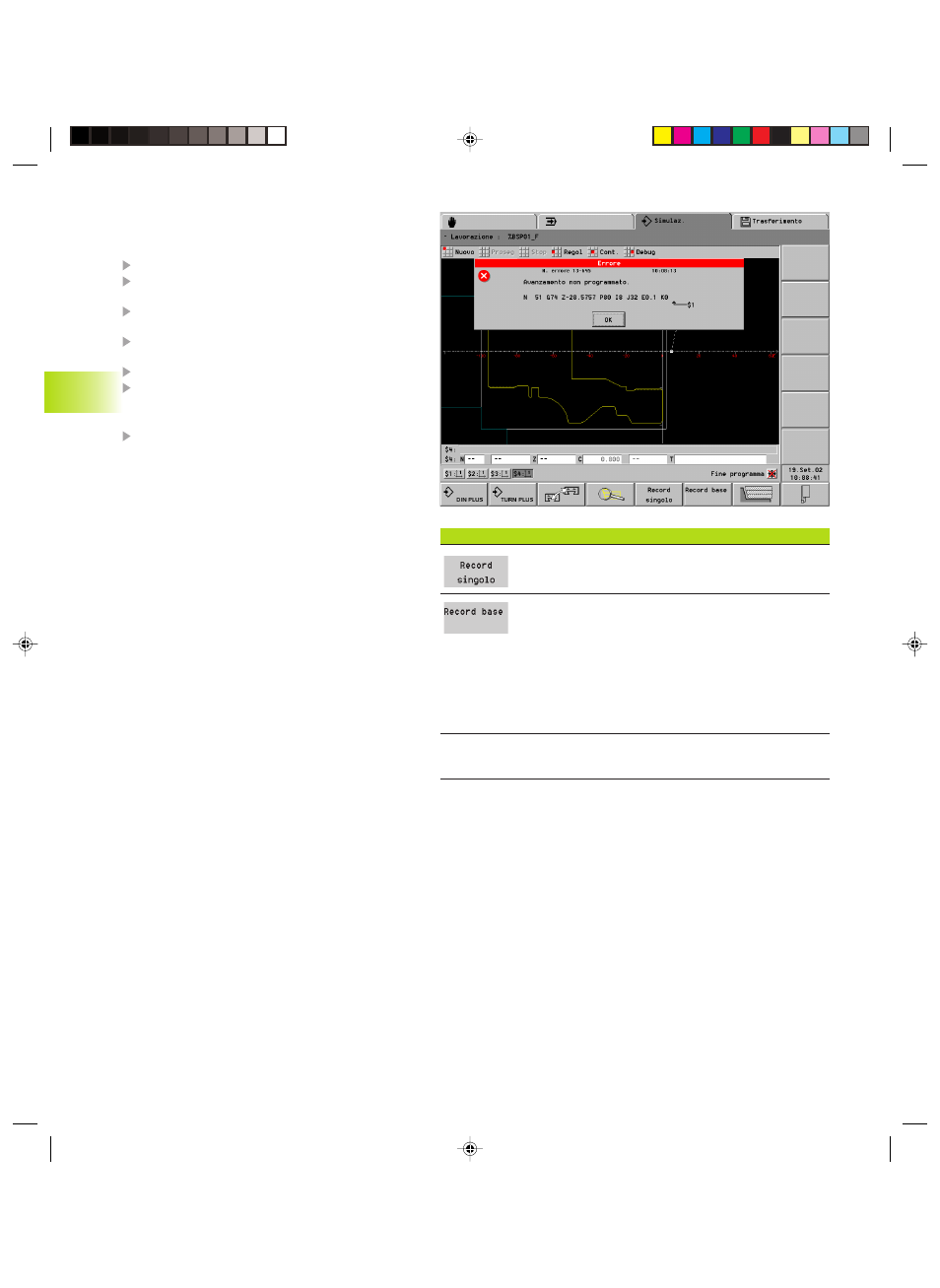

Errori e allarmi
Se alla compilazione del programma NC compaiono
allarmi, ciò viene segnalato nella riga di intestazione.
Ad un arresto della simulazione o in seguito ad essa,
si richiamano i messaggi presenti con l'opzione menu
”Impost. (Impostazioni) - Allarmi”. Se sono presenti
diversi allarmi, si passa con ENTER all'allarme
successivo.
Il CNC PILOT cancella un allarme non appena lo si
conferma con ENTER. Vengono memorizzati al
massimo 20 allarmi.
Se alla compilazione del programma NC compaiono
errori, la simulazione viene interrotta.
5.1 La modalità oper
ativ
a Simulazione
Softkey ”Impostazione modi di simulazione”
Stop dopo ogni blocco sorgente NC. ”Avanti” simula il
successivo blocco sorgente NC.
■ Simulazione profilo: stop dopo ogni singolo elemento
del profilo. Le macro profilo (cicli profilo) vengono
”scomposte”. ”Avanti” rappresenta il successivo
elemento del profilo.
■ Simulazione di lavorazione o movimento: stop dopo
ogni percorso di traslazione. I cicli di lavorazione
vengono ”scomposti”. ”Avanti” simula il successivo
percorso di traslazione.
Senza arresto (i softkey Blocco singolo e Blocco base non sono
premuti): la simulazione viene eseguita in continuo.
