HEIDENHAIN CNC PILOT 4290 139

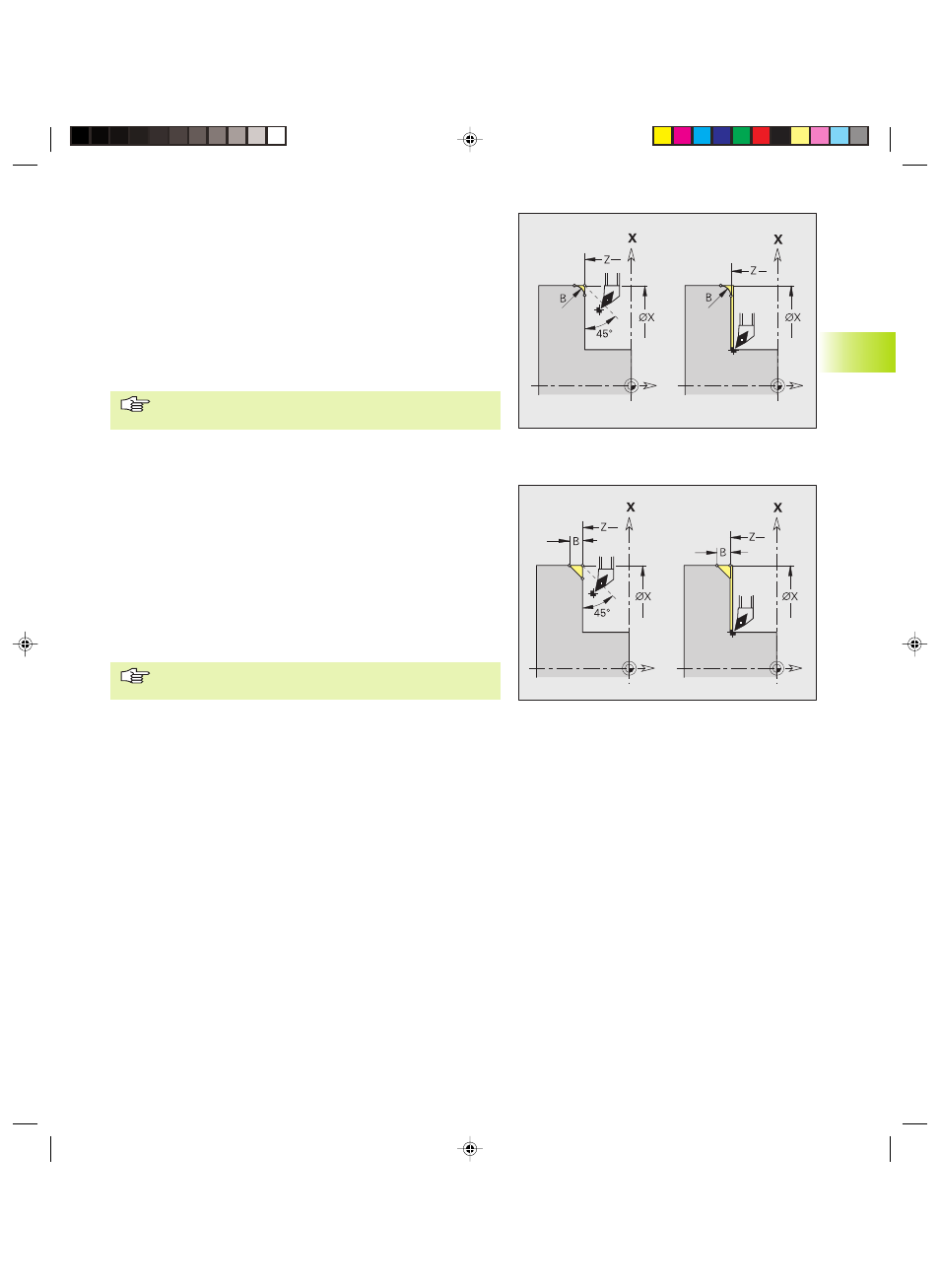

Raggio G87
L'istruzione G87 genera raggi di raccordo su spigoli interni ed esterni
parallelamente agli assi che definiscono un angolo retto. La direzione
si deduce dalla ”direzione di orientamento/lavorazione” dell'utensile.
Il precedente elemento assiale o radiale viene lavorato se prima di
eseguire il ciclo l'utensile si trova sulla coordinata X o Z dello spigolo.
Parametri
X, Z: Spigolo (X come quota diametro)
B Raggio
E Avanzamento ridotto – default: avanzamento attivo
■ Compensazione raggio tagliente: viene eseguita
■ Sovrametalli: non vengono calcolati
Smusso G88
L'istruzione G88 genera smussi su spigoli esterni parallelamente agli
assi che definiscono un angolo retto. La direzione si deduce dalla
”direzione di orientamento/lavorazione” dell'utensile.
Il precedente elemento assiale o radiale viene lavorato se prima di
eseguire il ciclo l'utensile si trova sulla coordinata X o Z dello spigolo.
Parametri
X, Z: Spigolo (X come quota diametro)
B larghezza smusso
E Avanzamento ridotto – default: avanzamento attivo
■ Compensazione raggio tagliente: viene eseguita
■ Sovrametalli: non vengono calcolati
4.7 Cicli di t
o
rnit
ur
a
