6 TURN PLUS 238
6.5 Pr
ofilo par
te
finita

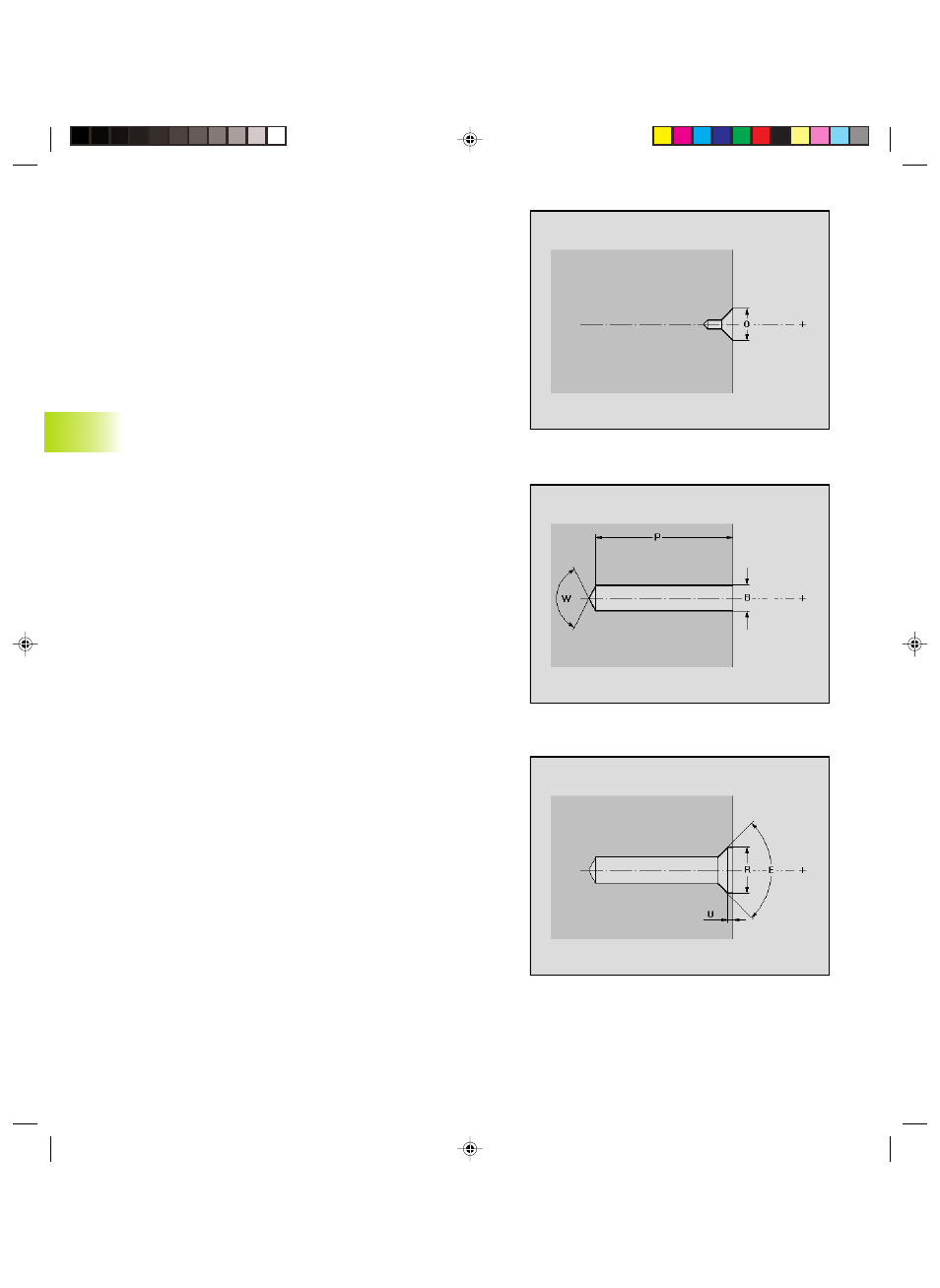

Foro (concentrico)
Definisce un foro singolo sull'asse di rotazione (superficie frontale o
lato posteriore).
Il ”Foro” può contenere i seguenti elementi:
■ Centratura
■ Foratura con punta cava
■ Allargatura
■ Filettatura
Parametri centratura
O:
Diametro di centratura
Parametri allargatura
R:
Diametro di allargatura
U: Profondità di allargatura
E: Angolo di allargatura
Parametri foratura con punta cava
B:
Diametro foro
P: Profondità foro (senza punta)
W: Angolo al vertice
■ W=0°: la AAG genera per il ciclo di foratura una ”Riduzione
avanzamento (V=1)”
■ W>0°: angolo al vertice
Accoppiamento: H6...H13 o ”Senza accoppiamento” (vedi ” 6.16.6
Foratura”)
