80 5 Programmazione: Utensili
5.2 Dati utensile
DR<0
DR>0
DL<0
R
DL>0
L
R
Raggio R dell’utensile
Il raggio R dell’utensile viene inserito direttamente.

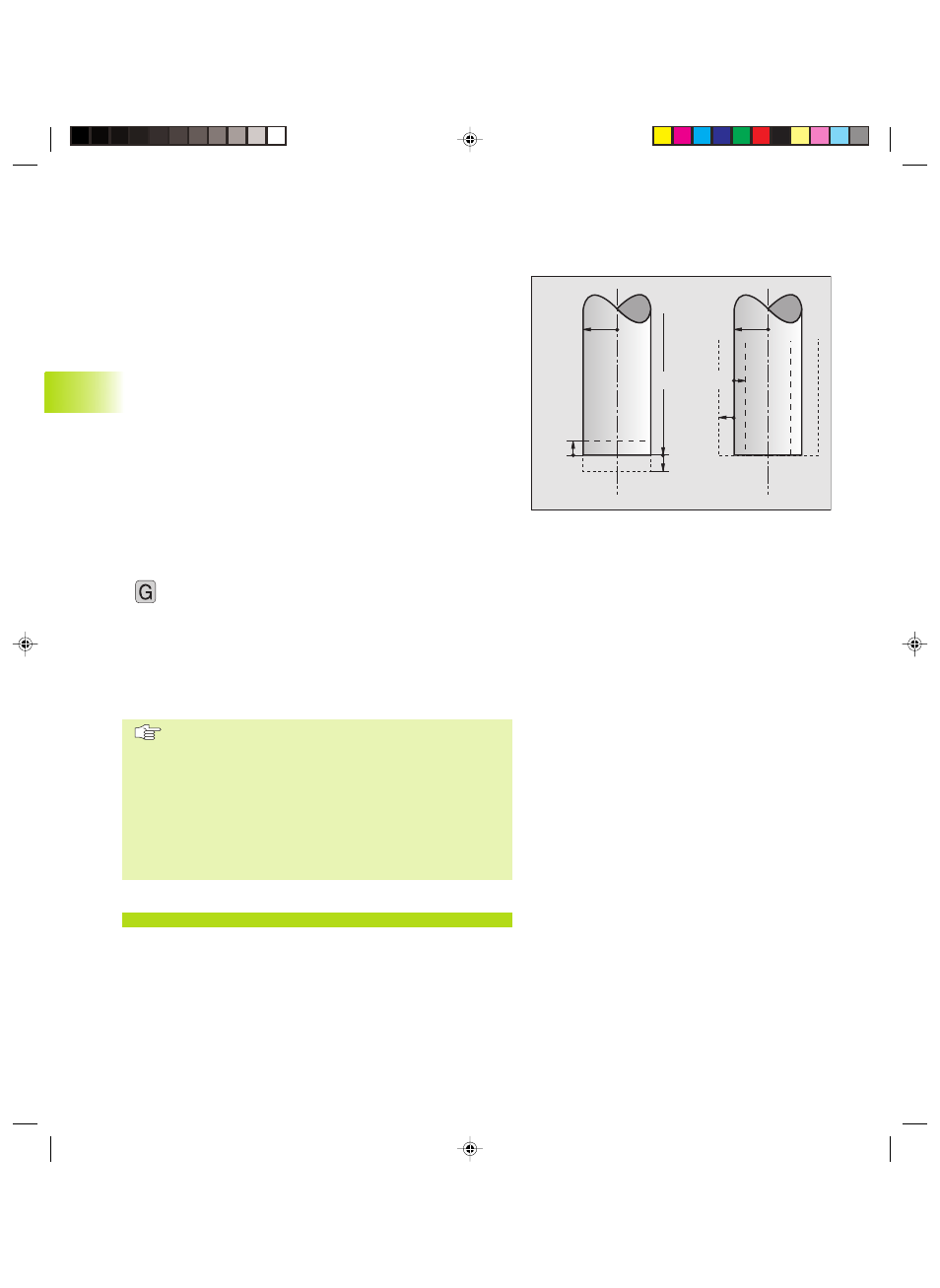

Valori delta per lunghezze e raggi
I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.
Un valore delta positivo significa una sovradimensione (DR>0).
Nelle lavorazioni con una sovradimensione si deve indicare il valore
della stessa nella programmazione della chiamata utensile con T.
Un valore delta negativo significa una sottodimensione (DR<0). La
sottodimensione viene inserita nella tabella utensili per l’usura
dell’utensile.
Per i valori delta vengono introdotti valori numerici. Nei blocchi T i
valori possono essere introdotti anche con un parametro Q.
Campo di immissione: il valore massimo dei valori delta è di
± 99,999 mm .
Inserimento dei dati utensile nel programma
Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco G99:
99 ú Selezionare la definizione utensili. Confermare la
selezione con il tasto ENT
ú Inserire il NUMERO UTENSILE: identificazione univoca
di un utensile mediante il numero utensile
ú Inserire la LUNGHEZZA UTENSILE: valore di
correzione della lunghezza
ú Inserire il RAGGIO UTENSILE
Il valore per la lunghezza può essere inserito durante il
dialogo direttamente nel relativo campo.
TNC 426, TNC 430:
Premere il tasto ”Conferma posizione reale”. In questo
contesto fare attenzione che l’asse utensile sia
evidenziato nella visualizzazione di stato.
TNC 410:
Premere il softkey ACT. POS. Z.
Esempio blocco NC
N40 G99 T5 L+10 R+5 *
