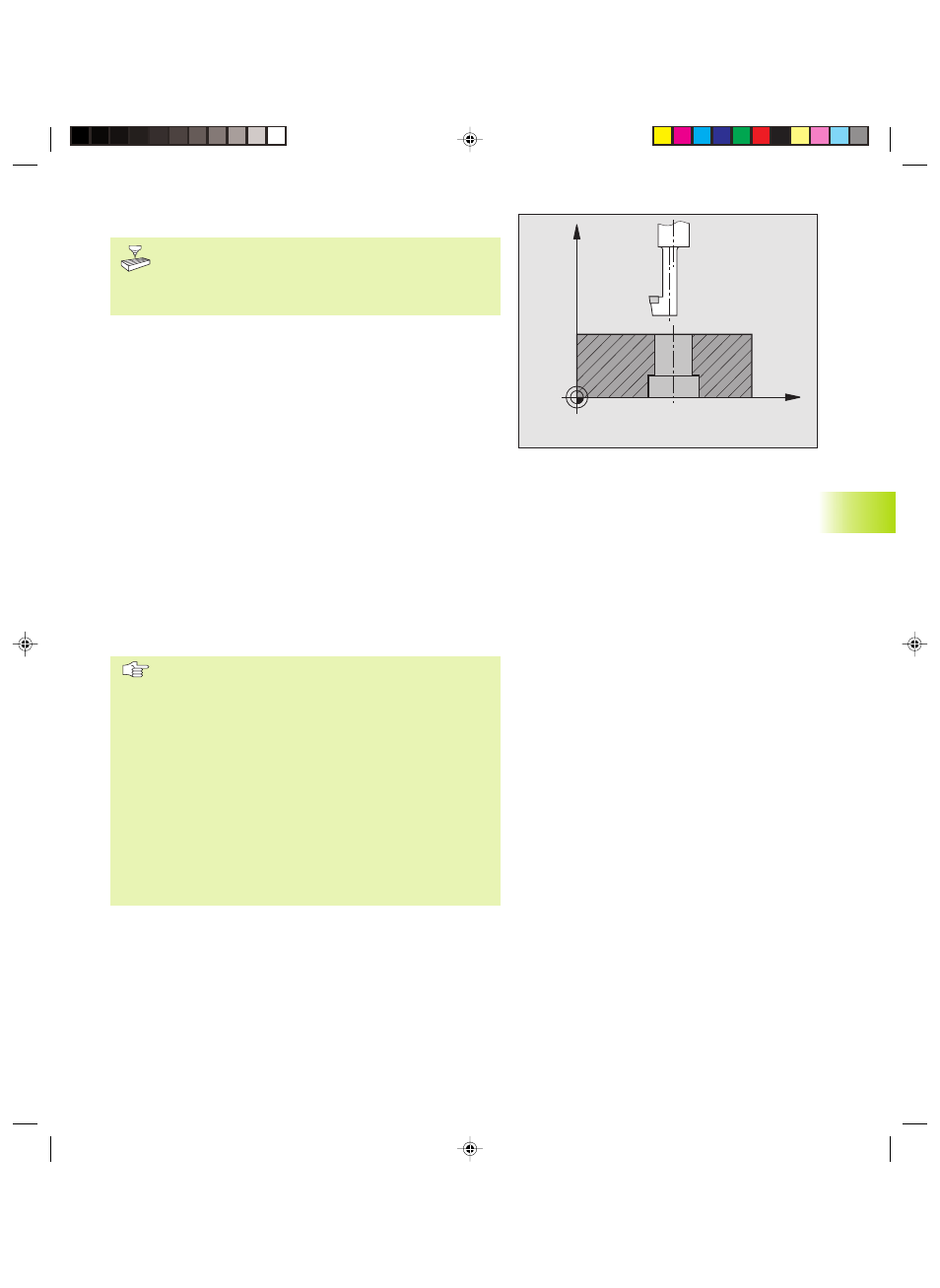

CONTROFORATURA INVERTITA (Ciclo G204)
La macchina e il TNC devono essere predisposti dal
Costruttore per la controforatura invertita.
Il ciclo opera con i cosiddetti utensili alesatori a taglio
inverso.
Con questo ciclo si lavorano allargamenti presenti sul lato inferiore
del pezzo.
1 Il TNC posiziona l'utensile nell'asse del mandrino in rapido alla
DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 Successivamente il TNC orienta il mandrino sulla posizione 0° e
sposta l'utensile della quota di eccentricità
3 Successivamente l'utensile penetra con l'AVANZAMENTO DI
AVVICINAMENTO nel foro preeseguito finché il tagliente si trova
alla DISTANZA DI SICUREZZA al di sotto del piano inferiore del
pezzo
4 Il TNC riporta ora l'utensile al centro del foro, inserisce il mandrino
ed evt. il refrigerante e avanza poi con l' AVANZAMENTO DI
LAVORAZIONE alla profondità dell'allargamento programmata
5 Se programmato l'utensile sosta sul fondo dell'allargamento,
esce dal foro, esegue un orientamento del mandrino e si sposta
di nuovo per la quota di eccentricità
6 Successivamente il TNC ritira l‘utensile con AVANZAMENTO DI
PREPOSIZIONAMENTO alla DISTANZA DI SICUREZZA e da lì, se
programmato, in rapido alla 2ª DISTANZA DI SICUREZZA
Da osservare:
Programmare un’istruzione di posizionamento sul punto
di partenza (centro del foro) nel piano di lavoro con
correzione del raggio G40.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione dell'allargamento. Attenzione:
con segno positivo l'allargamento viene eseguito in
direzione positiva dell'asse del mandrino.
Inserire la lunghezza dell'utensile in modo tale che non
viene quotato il tagliente, ma lo spigolo inferiore
dell'utensile alesatore.
Nel calcolo del punto di partenza dell'allargamento il TNC
tiene conto della lunghezza del tagliente dell'utensile
alesatore e dello spessore del materiale.
