Apparecchi periferici
La piedinatura del connettore dell'apparecchio periferico può
differire notevolmente dalla piedinatura del connettore
sull'apparecchio Heidenhain. Infatti essa dipende dall’apparecchio e
dal sistema di trasmissione.

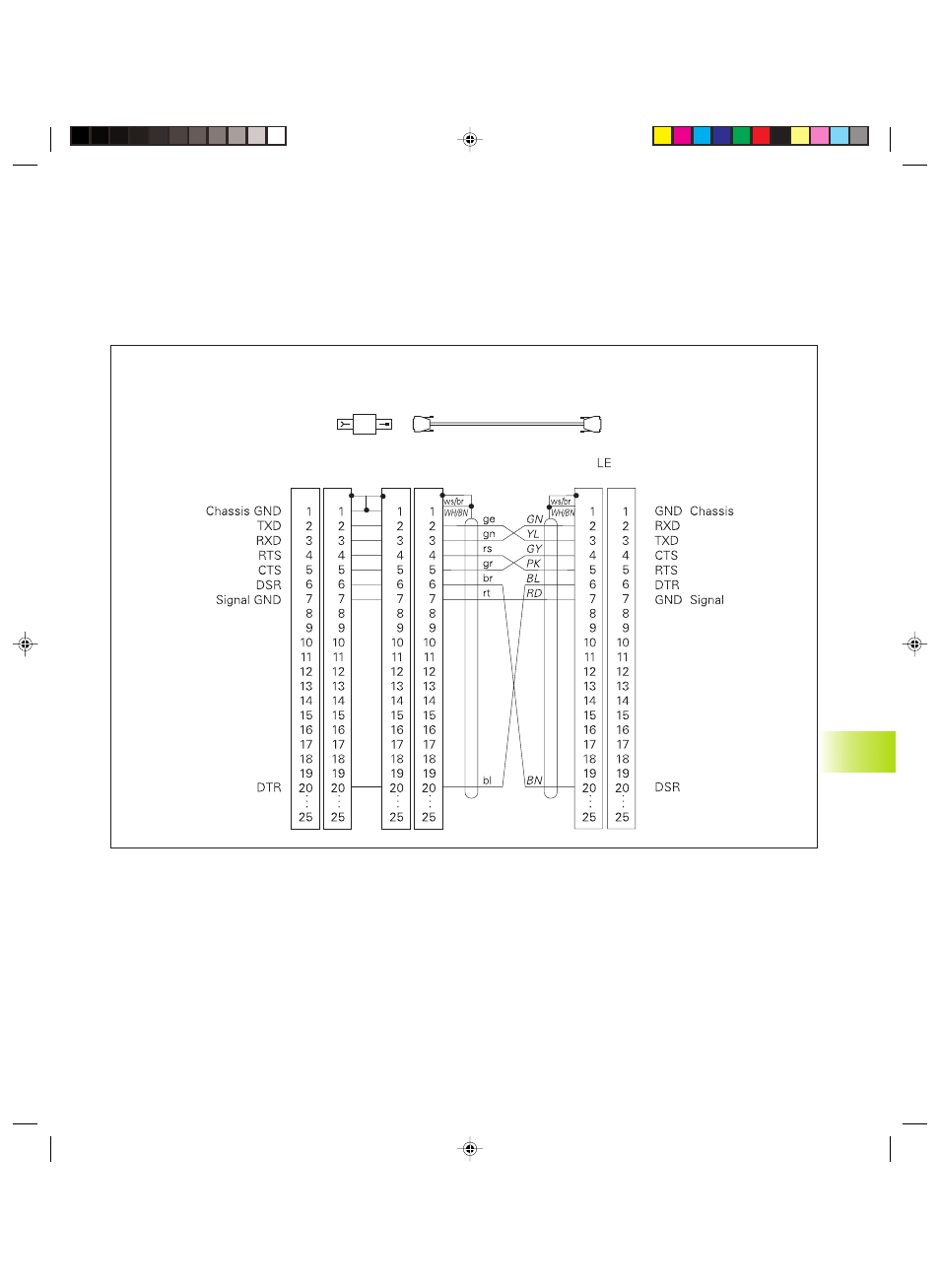

Per la piedinatura dell‘adattatore riferirsi alla figura sottostante.
14.2 Piedinat
ur
a del connet
to
re
e ca
v
o
di colleg
ament
o per int
erf
acce dati
Adattatore V.24
Cavo di
collegamento
HEIDENHAIN
max. 17 m
X21
TNC
