8 Programmazione: Cicli 174

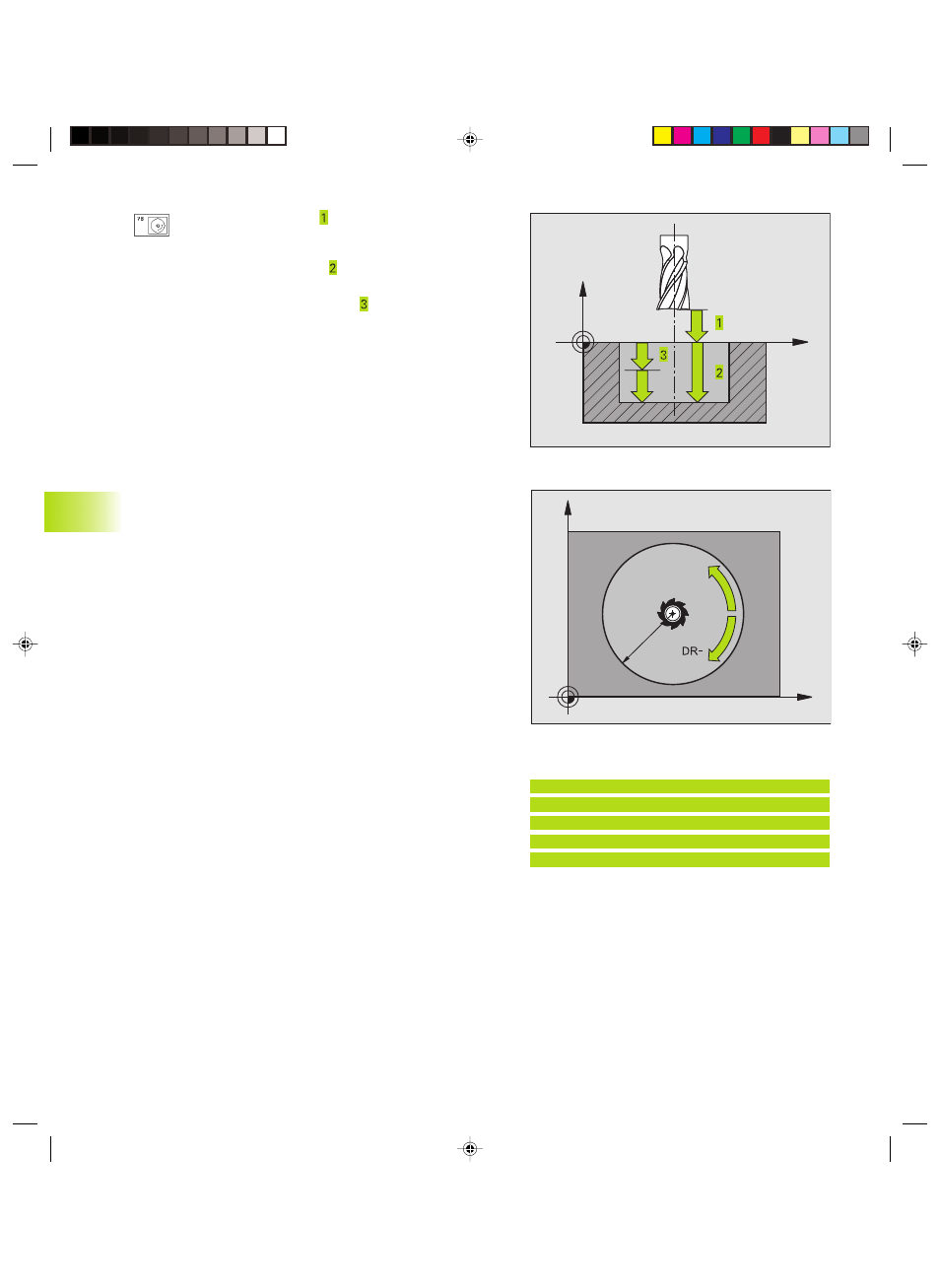

ú Distanza di sicurezza (incrementale): distanza tra la
punta dell‘utensile (posizione di partenza) e la
superficie del pezzo
ú Profondità di fresatura (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú Profondità di accostamento (incrementale): quota
dei singoli accostamenti dell’utensile. Il TNC si porta in
un unico passo alla PROFONDITA' quando:
■ PROFONDITA' DI ACCOSTAMENTO e PROFONDITA'
sono uguali
■ la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la penetrazione
ú RAGGIO DEL CERCHIO: raggio della tasca circolare
ú AVANZAMENTO F: velocità di spostamento
dell’utensile nel piano di lavoro
8.4 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
DR+
R
X
Z
Esempi di blocchi NC:
N36 G77 P01 2 P02 -20 P03 5 P04 100
P05 40 P06 250*
...
N48 G78 P01 2 P02 -20 P03 5 P04 100
P05 40 P06 250*
