108 6 Programmazione: Programmazione profili
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane

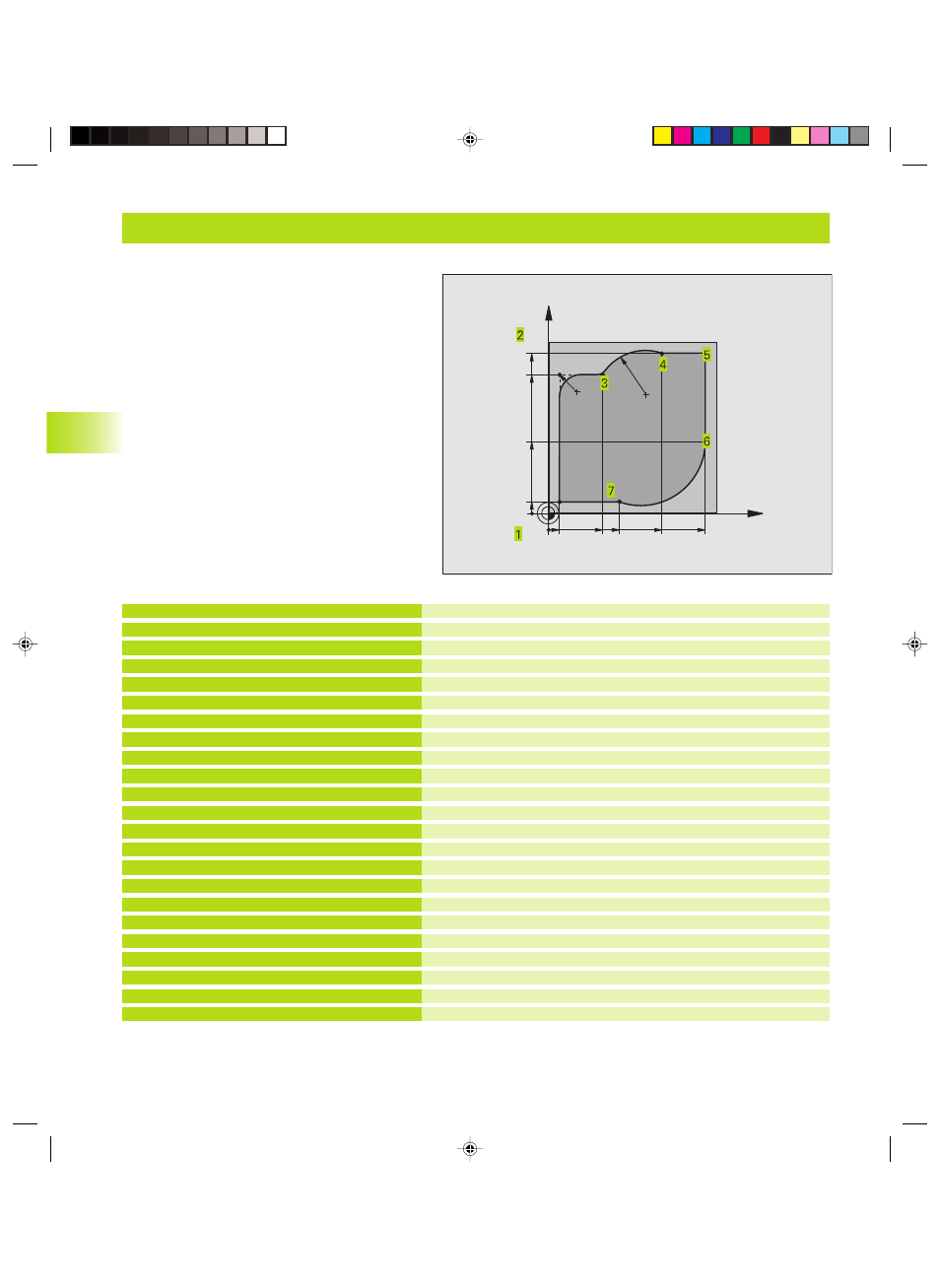

Esempio: Traiettorie circolari con coordinate cartesiane
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 X-10 Y-10 *
N70 G01 Z-5 F1000 M3 *
N80 G01 G41 X+5 Y+5 F300 *
N90 G26 R5 F150 *
N100 Y+85 *
N110 G25 R10 *
N120 X+30 *
N130 G02 X+70 Y+95 R+30 *
N140 G01 X+95 *
N150 Y+40 *
N160 G06 X+40 Y+5 *
N170 G01 X+5 *
N180 G27 R5 F500 *
N190 G40 X-20 Y-20 F1000 *
N200 G00 Z+250 M2 *
N999999 %CIRCULAR G71 *
Definizione pezzo grezzo per la simulaz. grafica della lavorazione
Definizione dell’utensile nel programma
Chiamata utensile con asse mandrino e numero giri mandrino
Disimpegno utensile sull‘asse mandrino con rapido
Preposizionamento dell’utensile
Posizionamento alla profondità di lavorazione con F = 1000 mm/min
Posizionam. sul punto 1 del profilo, attivazione correz. raggio G41
Avvicinamento tangenziale
Punto 2: prima retta per lo spigolo 2
Inserimento raggio con R = 10 mm
Posizionamento sul punto 3: punto di partenza del cerchio con G02
Pos. sul punto 4: Punto finale del cerchio con G02, raggio 30 mm
Posizionamento sul punto 5
Posizionamento sul punto 6
Posizionamen.sul punto 7: punto finale del cerchio, arco di cerchio
con raccordo tangenziale al punto 6, calcolo aut. del raggio
Posizionamento sull’ultimo punto 1 del profilo
Distacco tangenziale
Disimpegno nel piano di lavoro, disattivazione correzione del raggio
Disimpegno utensile nell‘asse mandrino, fine del programma
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
