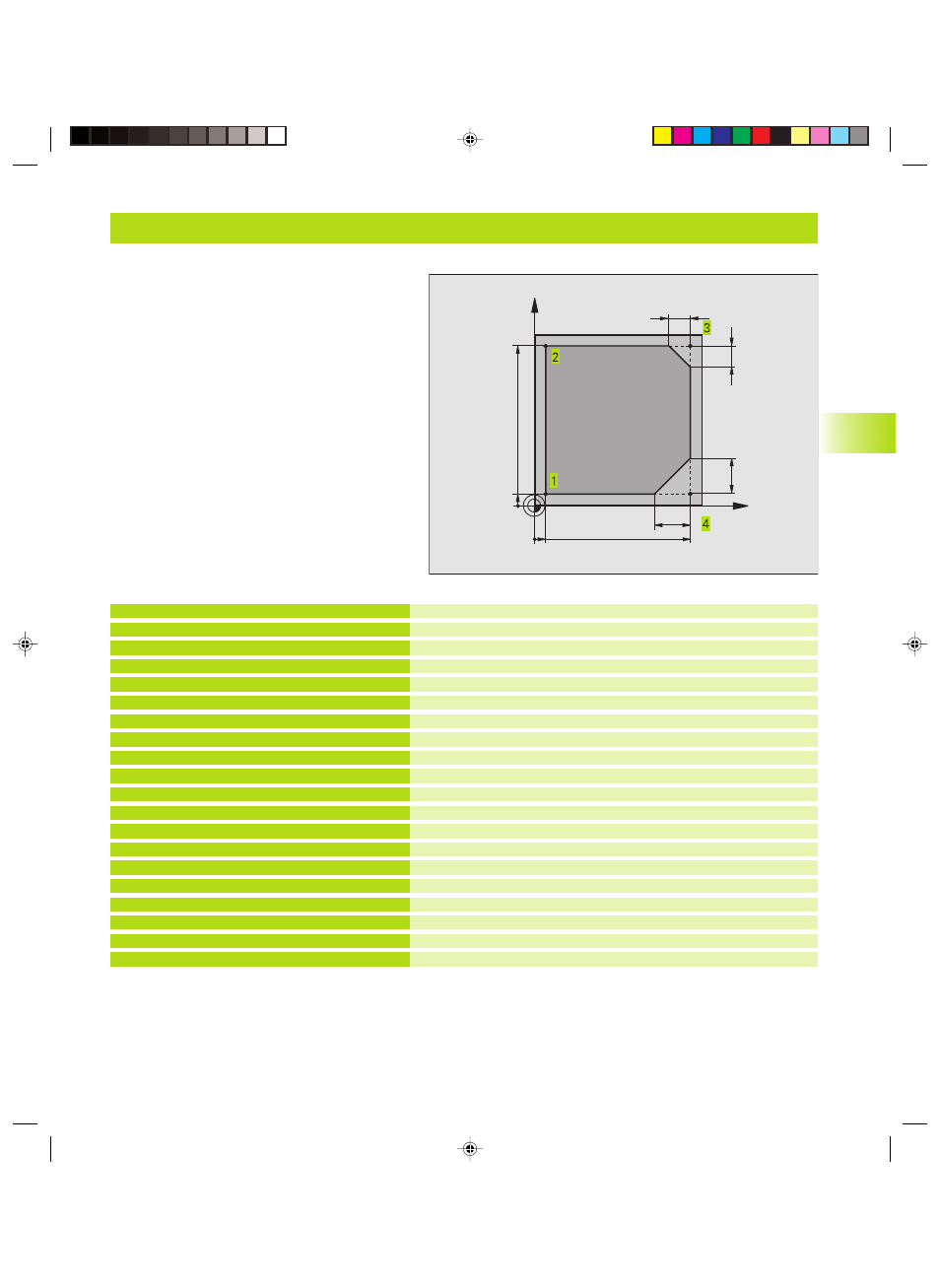

Esempio: Traiettoria lineare e smussi con coordinate cartesiane
%LINEAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 X-10 Y-10 *
N70 G01 Z-5 F1000 M3 *
N80 G01 G41 X+5 Y+5 F300 *
N90 G26 R5 F150 *
N100 Y+95 *
N110 X+95 *
N120 G24 R10 *
N130 Y+5 *
N140 G24 R20 *
N150 X+5 *
N160 G27 R5 F500 *
N170 G40 X-20 Y-20 F1000 *
N180 G00 Z+250 M2 *
N999999 %LINEAR G71 *
Definizione pezzo grezzo per la simulaz. grafica della lavorazione
Definizione dell’utensile nel programma
Richiamo utensile con asse mandrino e nr. giri mandrino
Disimpegno utensile sull‘asse mandrino con rapido
Preposizionamento dell’utensile
Posizionamento alla profondità di lavorazione con F = 1000 mm/min
Posizionam. sul punto 1 del profilo, attivazione correz. raggio G41
Avvicinamento tangenziale
Posizionamento sul punto 2
Punto 3: prima retta per lo spigolo 3
Programmazione smusso con lunghezza 10 mm
Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4
Programmazione dello smusso con lunghezza 20 mm
Posizionamento sull’ultimo punto 1, seconda retta per spigolo 4
Distacco tangenziale
Disimpegno nel piano di lavoro, disattivazione correzione del raggio
Disimpegno utensile nell‘asse mandrino, fine del programma
X
Y
95 5
95
5
10
10
20
20
