TNC HEIDENHAIN tipo 410, 426 B e 430 295
Stampa di protocollo dei valori di misura rilevati nei
cicli di tastatura (non sul TNC 410)
Il TNC deve essere predisposto per questa funzione dal
Costruttore della macchina. Consultare il Manuale della
macchina!
Al termine di ogni ciclo di tastatura il TNC offre il softkeySTAMPARE.
Azionando questo softkey, il TNC esegue la stampa di protocollo dei
valori attuali del ciclo di tastatura attivo. Tramite la funzione PRINT si
può definire nel menu di configurazione dell‘interfaccia (vedere
”13. Funzioni MOD, configurazione interfaccia dati”), se il TNC
■ deve stampare i risultati di misura
■ deve memorizzare i risultati di misura sul disco fisso
■ deve memorizzare i risultati di misura su un PC
Chiedendo la memorizzazione dei risultati di misura il TNC genera il

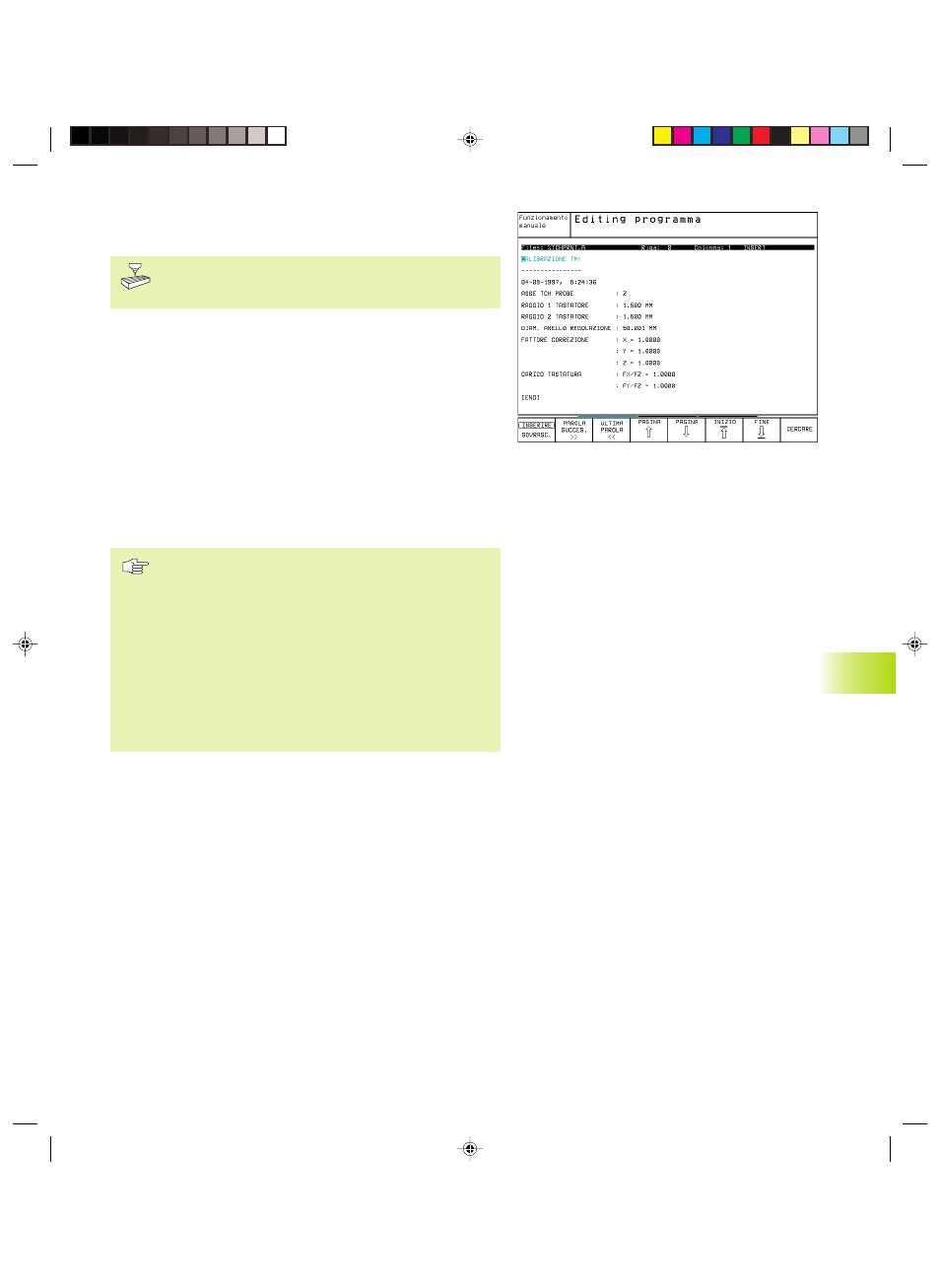

file dati ASCII ”%TCHPRNT.A” (vedere figura in alto a destra). Se nel
menu di configurazione dell’interfaccia non sono stati definiti alcun
percorso e alcuna interfaccia, il TNC memorizza il file %TCHPRNT
nella directory principale TNC:\
Quando si aziona il softkey PRINT il file dati
%TCHPRNT.A non deve essere selezionato nel modo
operativo MEMORIZZAZIONE/EDITING PROGRAMMA.
Il TNC emetterà, se necessario, un messaggio d’errore.
Il TNC memorizza i valori di misura esclusivamente nel
file dati %TCHPRNT.A. Eseguendo più cicli di tastatura in
sequenza e desiderando la memorizzazione dei relativi
valori di misura, occorre salvare il contenuto del file dati
%TCHPRNT.A tra i singoli cicli di tastatura mediante
copiatura o cambiandone il nome.
Il formato e la capacità del file dati %TCHPRNT vengono
definiti dal Costruttore della macchina.
Scrivere i valori di misura dai cicli di tastatura in una
tabella origini (non sul TNC 410)
Tramite il softkey INSERIRE TABELLA ORIGINI il TNC può scrivere,
dopo l'esecuzione di un qualsiasi ciclo di tastatura, i valori misurati
in una tabella origini:
ú Selezione della funzione di tastatura
ú Inserire il nome della tabella origini (percorso completo) nel campo di
introduzione della tabella origini e confermare con il tasto ENT
ú Inserire il numero dell'origine nel campo N. ORIGINE =, e
confermare con il tasto ENT
ú Premere il softkey INSERIRE TABELLA ORIGINI; il TNC scrive i dati
nella tabella origini specificata
