8 Programmazione: Cicli 166
Esempio: Cicli di foratura assieme a Tabelle punti (solo su TNC 410)
Definizione pezzo grezzo
Definizione dell'utensile centratore
Definizione della punta
Definizione dell'utensile maschiatore
Chiamata dell'utensile centratore
Posizion. dell'ut. alla distanza di sicurezza (programmare F con un
valore, il TNC posizionerà l'ut. dopo ogni ciclo alla dist. di sicurezza)
Selezionare la Tabella punti
Definizione del ciclo ”Foratura di centratura”
Con Q203 e Q204 valore 0 obbligatorio
Chiamata di Ciclo con la Tabella punti TAB1.PNT,
Avanzamento tra punti: 5000 mm/min
Disimpegno dell’utensile, cambio dell'utensile
%1 G71*
N 1 0 G30 G17 X+0 Y+0 Z-20*
N 2 0 G31 X+100 Y+100 Z+0*
N 3 0 G99 1 L+0 R+4*
N 4 0 G99 2 L+0 R+2.4*
N 5 0 G99 3 L+0 R+3*
N 6 0 T1 G17 S5000*
N 7 0 G01 G40 Z+10 F5000*
N 8 0 %:PAT: ”TAB1”*
N 9 0 G200 Q200=2 Q201=-2 Q206=150
Q202=2 Q210=0 Q203=+0 Q204=0*
N 1 0 0 G79 “PAT“ F5000 M3*
N 1 1 0 G00 G40 Z+100 M6*
Esecuzione del programma
■ Centratura
■ Foratura
■ Maschiatura M6

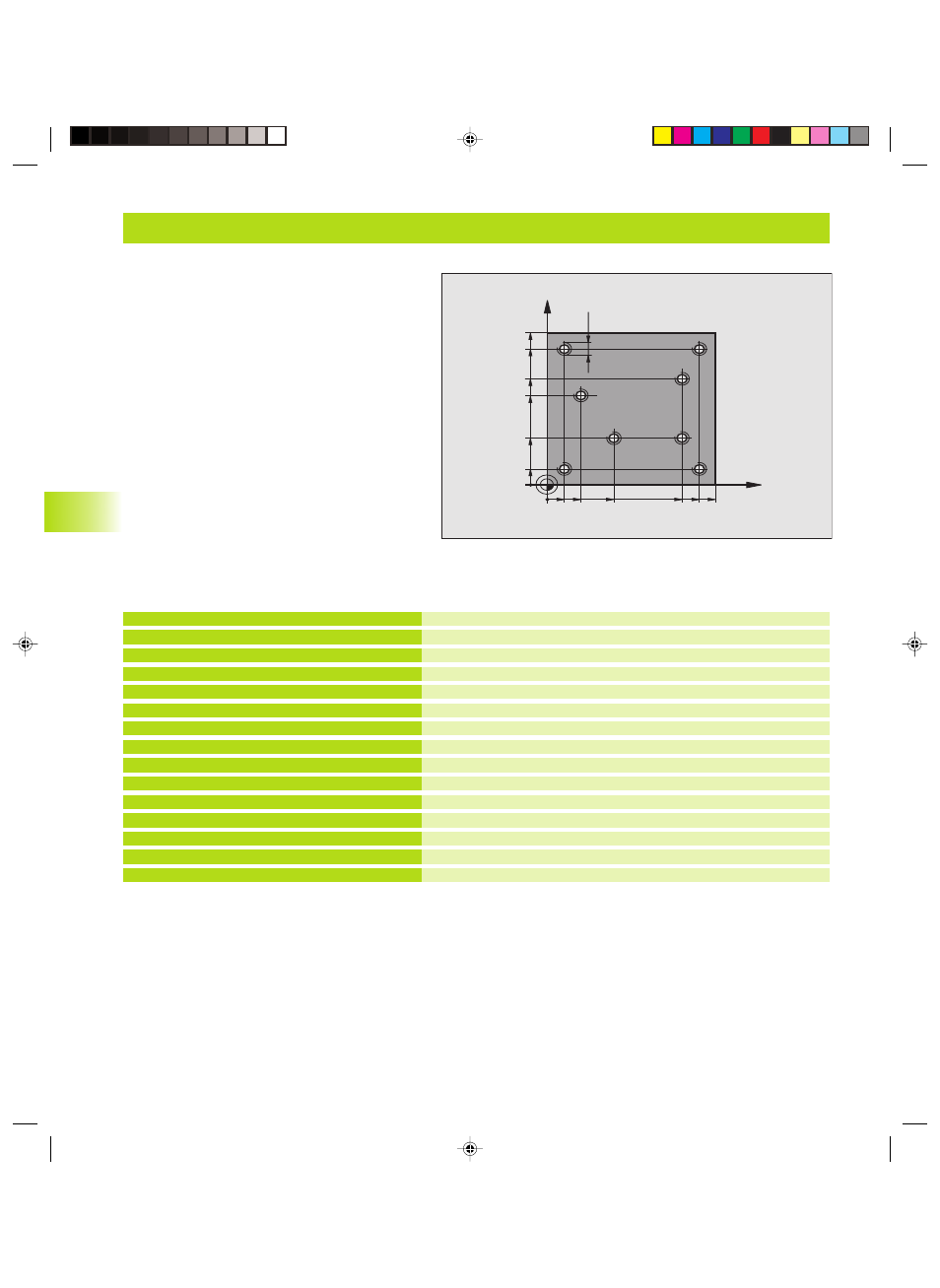

Le coordinate dei fori sono memorizzate nella
tabella punti TAB1.PNT (vedere pagina successiva) e
vengono chiamate dal TNC con G79 PAT.
I raggi degli utensili sono stati scelti in mopdo tale
che nella grfica di test si possano vedere tutti i passi
di lavorazione.
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
8.3 Cicli di foratura
