HEIDENHAIN TNC 410, TNC 426, TNC 430 327
1
3.9 Configur
azione PGM MGT (non su
TNC 41
0);
13.1
0 P
a
ra
metr
i ut
ent
e specifici di macc
hina;
13.1
1
Rappr
esentazione del pezz
o
gr
ezz
o nello spazio di la
v
o
ro
(non su
TNC 41
0) 13.9 Configurazione PGM MGT
(non sul TNC 410)
Con questa funzione si definisce la capacità funzionale della
Gestione file dati:
■ Standard: gestione file dati semplificata senza visualizzazione della
directory
■ Ampliata: Gestione file dati con funzioni ampliate e visualizzazione
directory
Vedere a tal proposito anche ”par. 4.3 Gestione file dati
standard” e ”par. 4.4 Gestione file dati ampliata”.
Modifica delle impostazioni
ú Selezione nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA della Gestione file dati: premere il tasto PGM MGT
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Selezione dell'impostazione PGM MGT: portare il campo chiaro con i
tasti cursore sull'impostazione PGM MGT, commutare con il tasto
ENT tra Standard e ESTESO
13.10 Param. Utente specifici di macchina
Il Costruttore della macchina può programmare fino a 16
PARAMETRI UTENTE con relative funzioni. Consultare il
Manuale della macchina.
13.11 Rappresentazione del pezzo
grezzo nello spazio di lavoro
(non sul TNC 410)

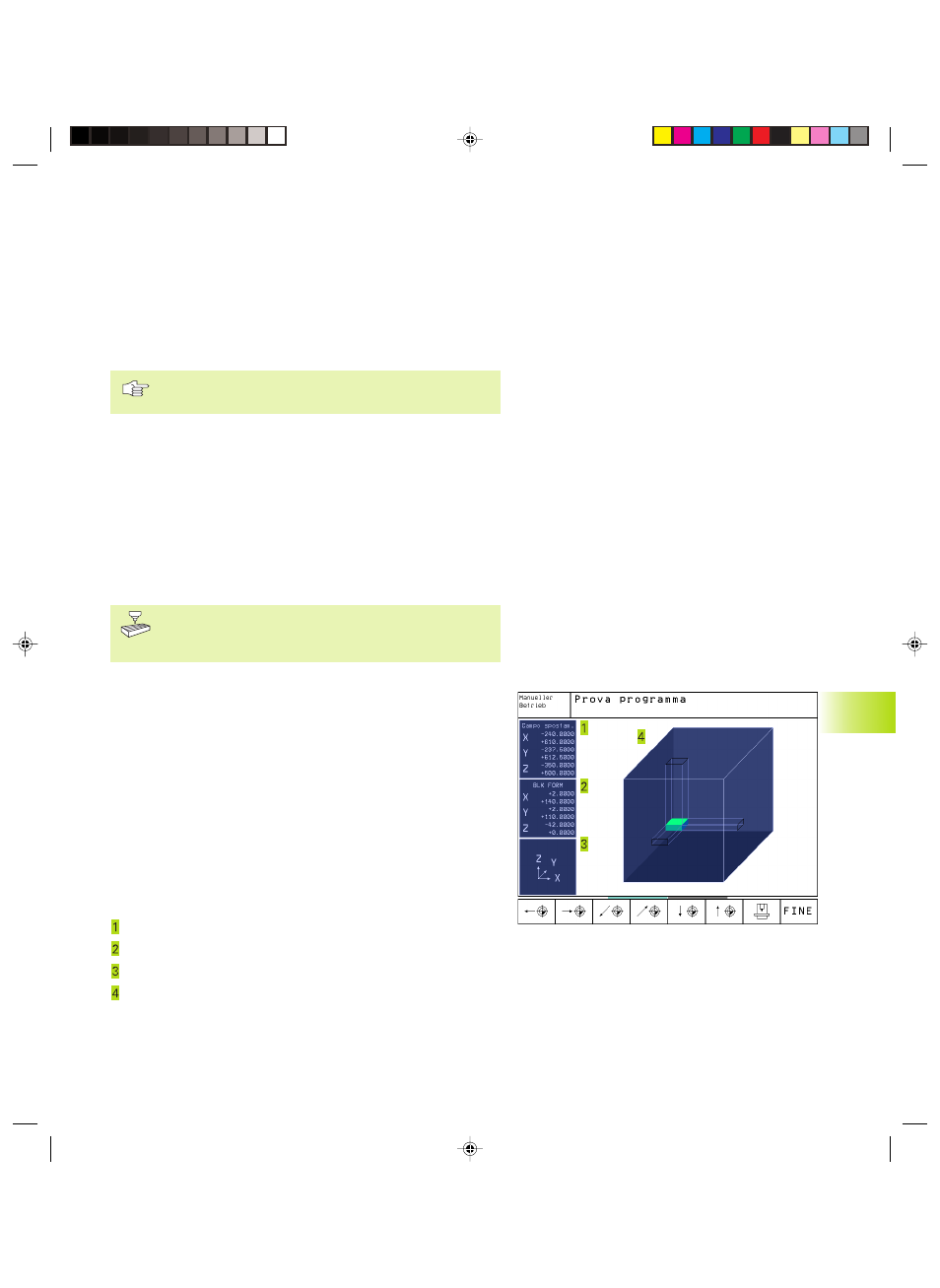

Nel modo operativo TEST DEL PROGRAMMA è possibile effettuare
un controllo grafico della posizione del pezzo grezzo nello spazio di
lavoro della macchina e attivare la sorveglianza di tale spazio
premendo il softkey ”CONTROLLO ORIGINE”
Il TNC visualizzerà lo spazio di lavoro, varie finestre con informazioni
sulle coordinate e una serie di softkey per la commutazione delle
visualizzazioni.
Campo di spostamento/origini disponibili riferiti al pezzo grezzo
visualizzato:
SPAZIO DI LAVORO
DIMENSIONI DEL PEZZO GREZZO
SISTEMA DI COORDINATE
PEZZO GREZZO CON PROIEZIONE NEI PIANI, NELLO SPAZIO DI
LAVORO
