98 6 Programmazione: Programmazione profili
6.3 A
vvicinament
o e distacco a/da un pr
ofilo

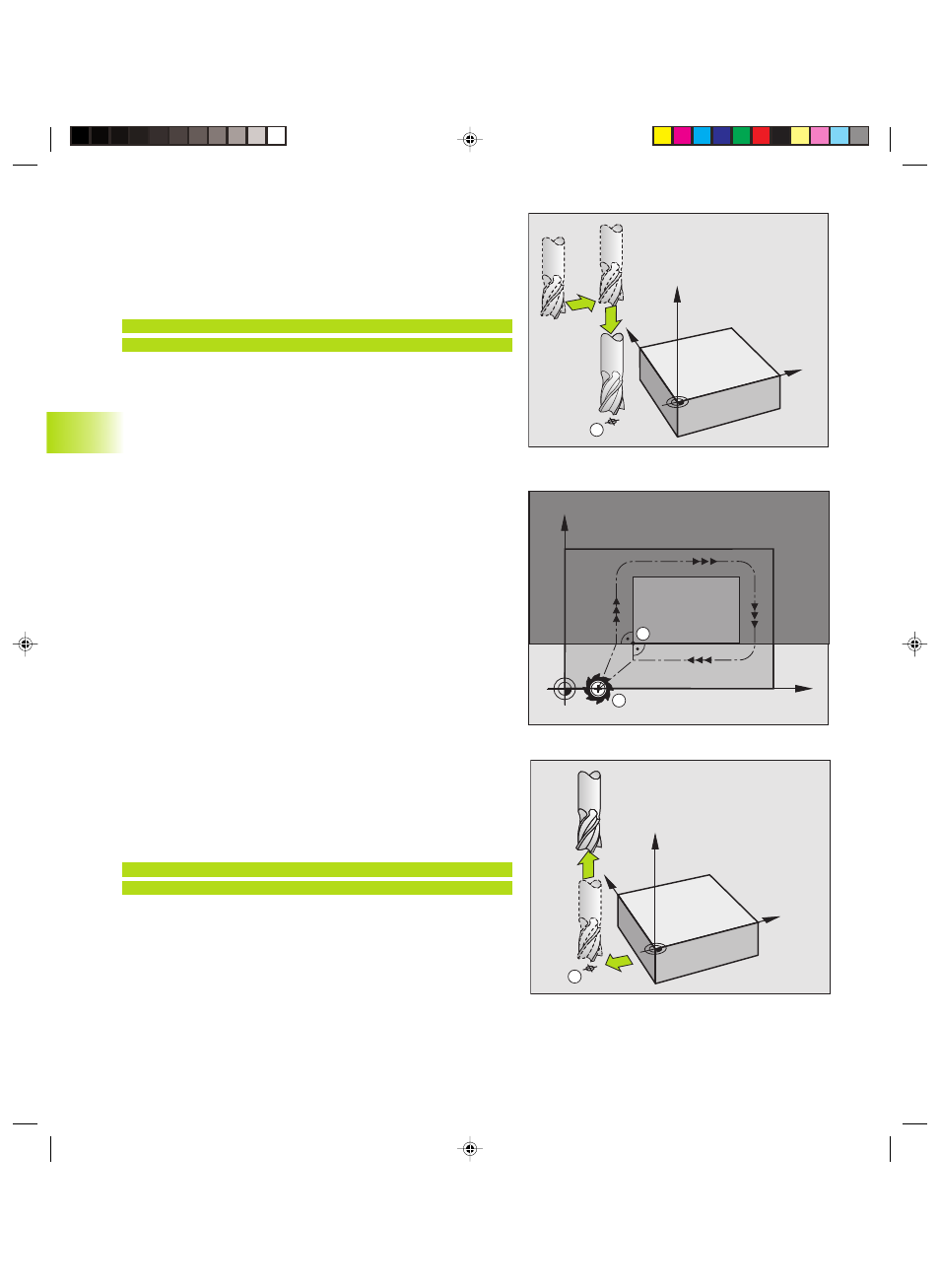

Avvicinamento al punto di partenza sull'asse del mandrino
Nell'avvicinamento al punto di partenza l'utensile deve portarsi,
sull'asse del mandrino, alla profondità di lavoro. In caso di rischio di
collisione effettuare un posizionamento separato dell'asse del
mandrino sul punto di partenza.
Esempi di blocchi NC
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
Punto finale
Condizioni per la scelta del punto finale:
■ avvicinabile senza rischio di collisioni
■ prossimo all'ultimo punto di profilo
■ Per escludere il rischio di danneggiamento del profilo: il punto
finale ottimale si trova sul prolungamento della traiettoria utensile
per la lavorazione dell'ultimo elemento di profilo.
Esempio:
Figura in centro a destra: definendo il punto finale nel campo grigio
scuro, il profilo viene danneggiato nell'avvicinamento al punto
finale del profilo.
Distacco dal punto finale sull'asse del mandrino
Nel distacco dal punto finale programmare separatamente l'asse
del mandrino. Vedere figura in basso a destra.
Esempi di blocchi NC
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
Y
X
Z
S
X
Y
A
E
Y
X
Z
E
