86 5 Programmazione: Utensili
5.2 Dati utensile

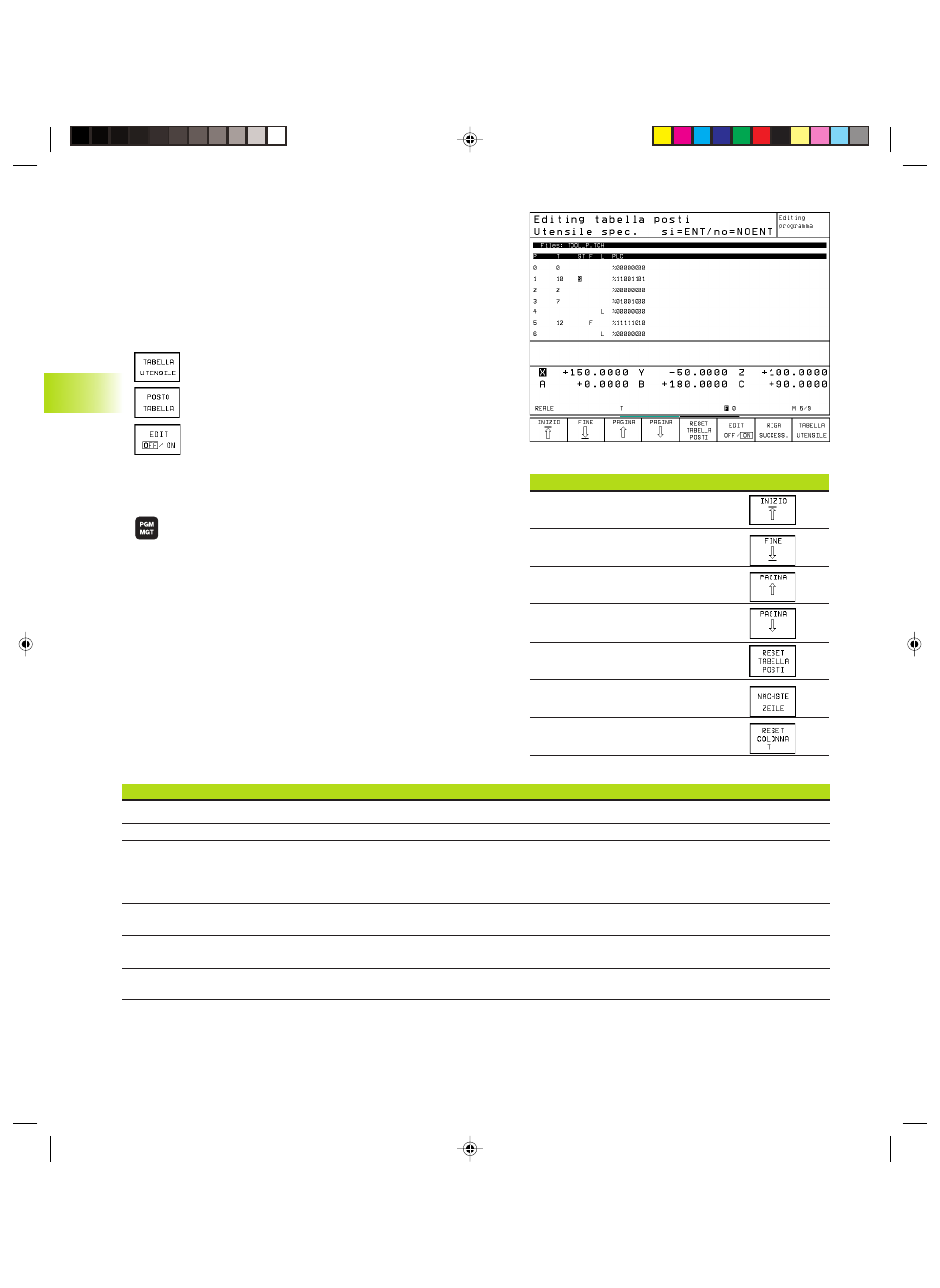

Tabella posti per cambio utensile
Per il cambio utensili automatico occorre la Tabella posti
TOOL_P.TCH. I TNC 426, TNC 430 con il numero software NC 280
474-xx gestiscono più Tabelle posti con nomi di file a piacere.La
Tabella posti da attivare per l'esecuzione del programma viene
selezionata in uno dei modi operativi di esecuzione tramite la
Gestione file dati (Stato M).
Editing Tabella posti in uno dei modi di esecuzione programma:
ú Selezione Tabella utensili: premere il softkey TABELLA
UTENSILI
ú Selezione Tabella posti:
premere il softkey TABELLA POSTO
ú Impostare il softkey EDIT su ON
Selezione Tabella posti nel modo operativo MEMORIZZAZIONE/
EDITING PROGRAMMA (solo su TNC 426, TNC 430 con software
NC 280 474-xx):
ú Richiamare la gestione file dati
ú Visualizzazione dei tipi di file: premere il softkey
SELEZIONA TIPO
ú Visualizzazione dei file tipo .TCH : premere il softkey
TCH FILES (secondo livello softkey)
ú Selezionare un file o inserire un nuovo nome di file.
Confermare con il tasto ENT o con il softkey SELEZ.
Per i singoli utensili possono essere inseriti i seguenti dati in una
Tabella posti:
Sigla Inserimento
P Numero posto dell‘utensile nel magazzino utensili
T Numero utensile
ST L'utensile è un utensile speciale (ST: per Special Tool =ingl.
utensile speciale); quando l'utensile speciale occupa dei
posti prima e dopo il proprio posto, occorre bloccare i
medesimi (Stato L)
F Riportare l‘utensile sempre allo stesso posto magazzino
(F: per Fixed = Ingl. fisso)
L Blocco del posto (L: per Locked = Ingl. bloccato)
PLC Informazione relativa a questo posto utensile da
trasmettere al PLC
Dialogo
–
NUMERO UTENSILE ?
UTENSILE SPECIALE SI = ENT / NO = NO ENT
TNC 410: UTENSILE SPECIALE ?
POSTO FISSO SI = ENT / NO = NO ENT
TNC 410: POSTO FISSO ?
BLOCCO DEL POSTO SI = ENT / NO = NO ENT
TNC 410: BLOCCO DEL POSTO ?
STATO PLC ?
Funzioni di editing per Tabelle posti Softkey
Selezione dell’inizio della tabella
Selezione della fine della tabella
Selez. pagina preced. della tabella
Selez. pagina succes. della tabella
Azzeramento Tabella posti
Salto all'inizio della riga successiva
Azz. colonna numero T dell‘utensile
