12 Sistemi di tastatura 3D 296
Calibrazione del sistema di tastatura digitale
Il sistema di tastatura deve essere calibrato
■ alla messa in funzione
■ alla rottura del tastatore
■ alla sostituzione del tastatore
■ in caso di modifica dell’avanzamento di tastatura
■ in caso di irregolarità, p. es. a seguito di un riscaldamento della
macchina
Nella calibrazione il TNC rileva la lunghezza ”efficace” del tastatore
e il raggio ”efficace” della sfera di tastatura. Per la calibrazione del
sistema di tastatura 3D fissare sulla tavola della macchina un anello
di regolazione a spessore e raggio noti.

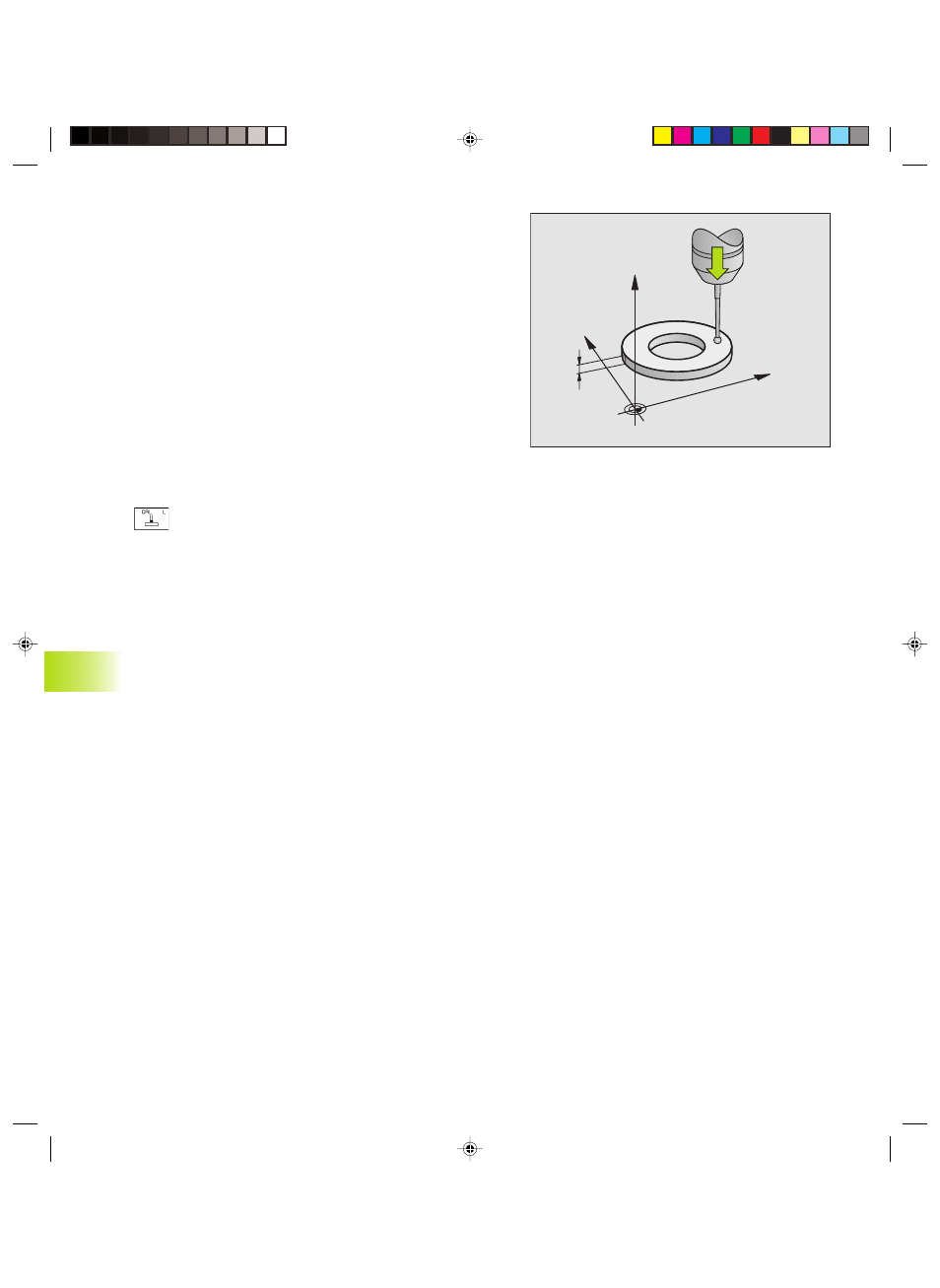

Calibrazione della lunghezza efficace
ú Impostare l’origine nell‘asse del mandrino in modo da avere per la
tavola della macchina: Z=0.
ú Selezione della funzione di calibrazione per la lunghezza
del tastatore: premere il softkey TOUCH PROBE e CAL
L.
ú Impostazione ASSE UTENSILE (tasto di movimentazione
asse)
ú ORIGINE: introdurre lo spessore dell’anello di
regolazione
ú I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati
ú Accostare il tastatore alla superficie dell’anello di
regolazione
ú Se necessario modificare la direzione di spostamento:
effettuare al selezione mediante softkey o tasti cursore
ú Tastatura della superficie: premere il tasto esterno di
START
12.1 Cicli di tastat
ur
a nei modi oper
ativi Manuale e V
olantino elet
tr
onico
5
Y
X
Z
