8 Programmazione: Cicli 210

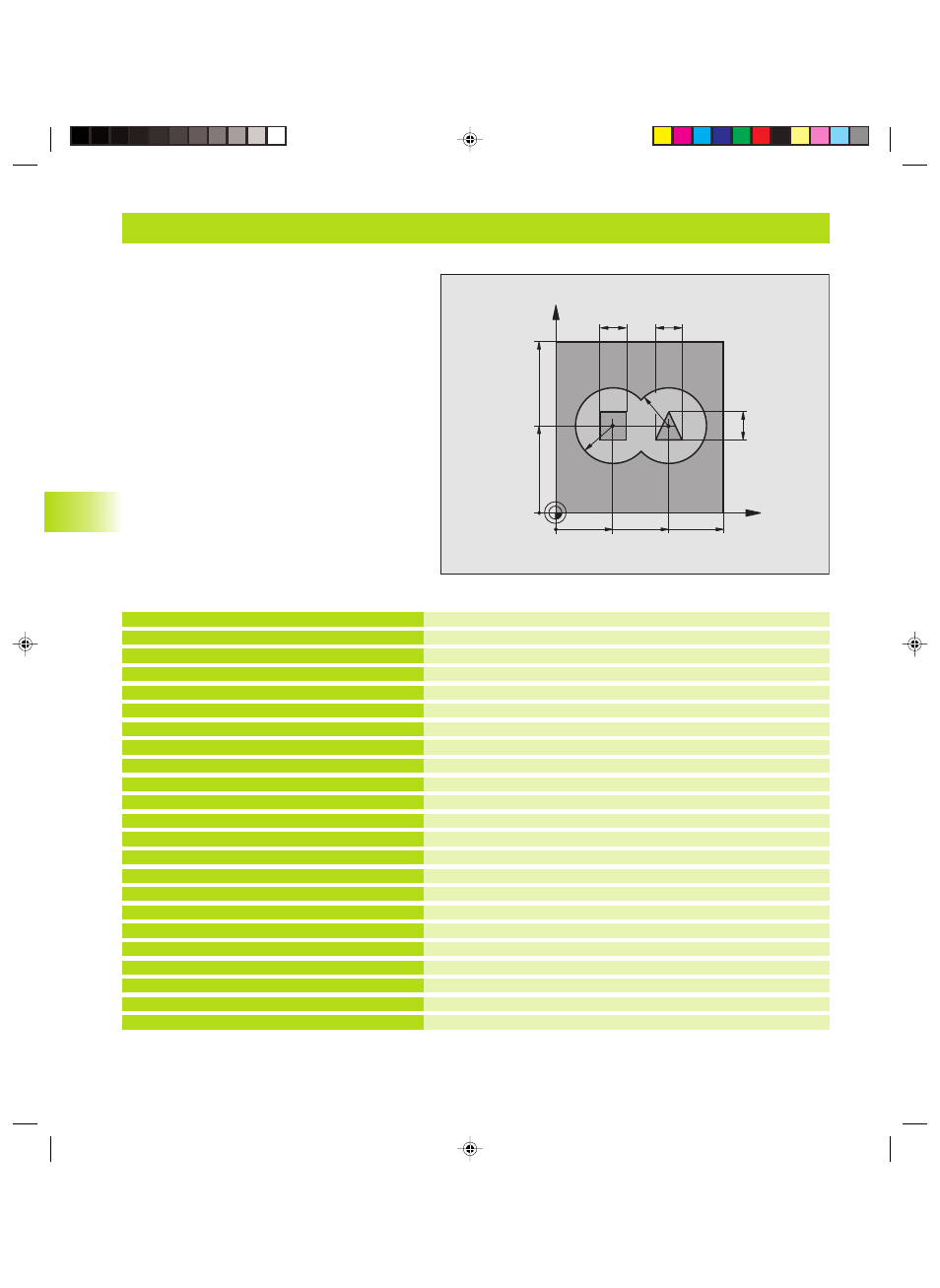

Esempio: Preforatura, sgrossatura, finitura di profili sovrapposti
Definizione pezzo grezzo
Definizione della punta
Definizione utensile di sgrossatura/finitura
Richiamo utensile, punta
Disimpegno utensile
Definizione dei sottoprogrammi di profilo
Definizione dei parametri generali di lavorazione
Definizione del ciclo ”Preforatura”
Richiamo ciclo ”Preforatura”
Cambio utensile
Richiamo utensile di sgrossatura/finitura
Definizione del ciclo ”Svuotamento”
Richiamo ciclo ”Svuotamento”
Definizione del ciclo ”Finitura fondo”
Richiamo ciclo ”Finitura fondo”
Definizione del ciclo ”Finitura laterale”
Richiamo ciclo ”Finitura laterale”
Disimpegnare l'utensile, fine del programma
Sottoprogramma di profilo 1: tasca sinistra
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
N40 G99 T2 L+0 R+6 *
N50 T1 G17 S4000 *
N60 G00 G40 G90 Z+250 *
N70 G37 P01 1 P02 2 P03 3 P04 4 *
N80 G120 Q1=-20 Q2=1 Q3=+0,5 Q4=+0,5
Q5=+0 Q6=+2 Q7=+100 Q8=+0,1 Q9=-1 *
N90 G121 Q10=+5 Q11=250 Q13=2 *
N100 G79 M3 *
N110 Z+250 M6 *
N120 T2 G17 S3000 *
N130 G122 Q10=+5 Q11=100 Q12=350 *
N140 G79 M3 *
N150 G123 Q11=100 Q12=200 *
N160 G79 *
N170 G124 Q9=+1 Q10=+5 Q11=100 Q12=400
Q14=+0 *
N180 G79 *
N190 G00 Z+250 M2 *
N200 G98 L1 *
X
Y
35
50
100
100
16
16
R25
65
16
R25
8.7 Cicli SL Gr
uppo II (non sul
TNC 41
0)
