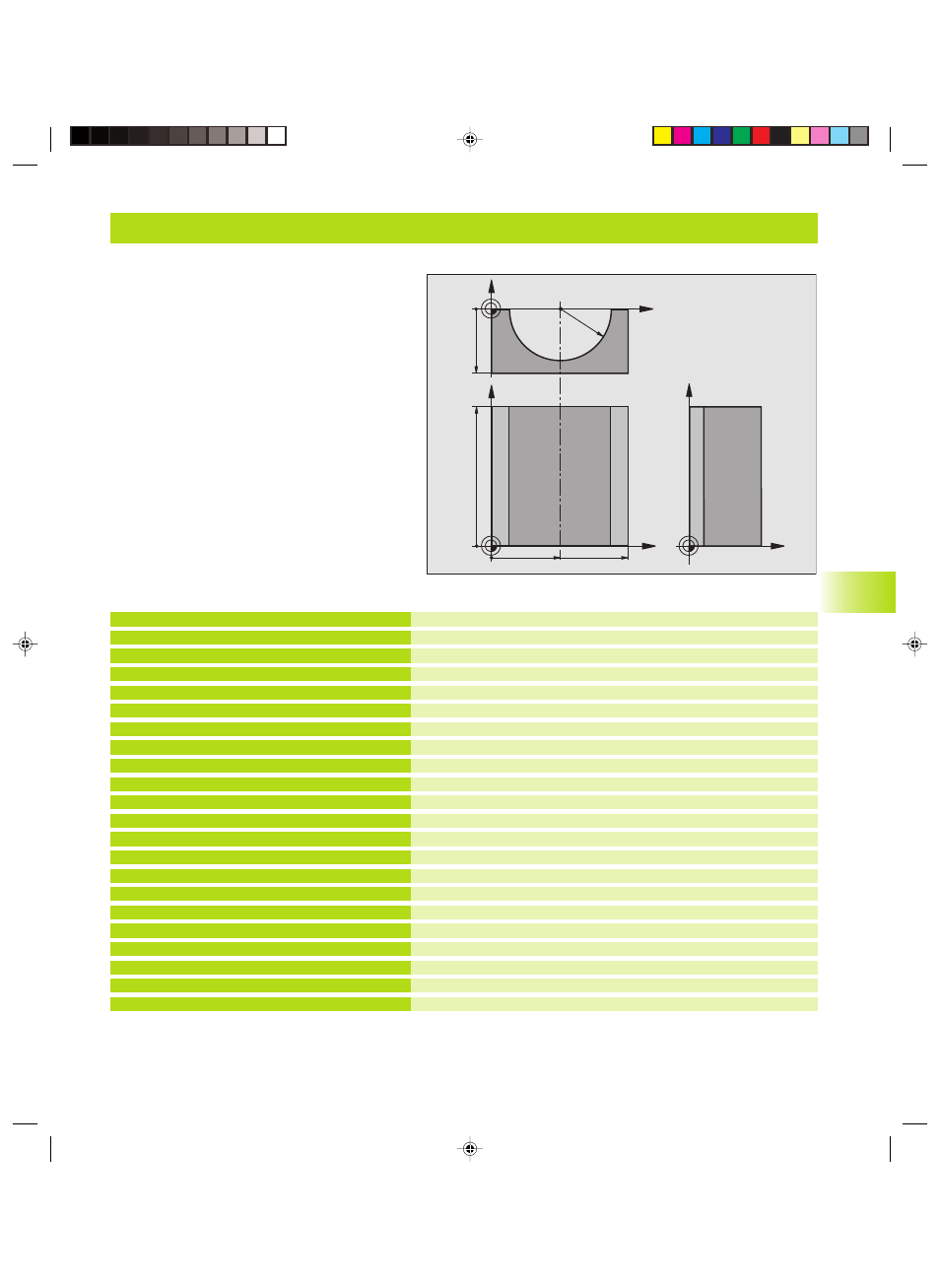

Esempio: Lavorazione di un cilindro concavo con una fresa a raggio angolare Esempio: Lavorazione di un cilindro concavo con una fresa a raggio angolare
Centro Asse X
Centro Asse Y
Centro asse Z
Angolo di partenza solido (piano Z/X)
Angolo finale solido (piano Z/X)
Raggio del cilindro
Lunghezza del cilindro
Rotazione nel piano X/Y
Sovradimensione raggio del cilindro
Avanzamento accostamento in profondità
Avanzamento di fresatura
Numero di tagli
Definizione pezzo grezzo
Definizione utensile
Richiamo utensile
Disimpegno utensile
Chiamata della lavorazione
Azzeramento della sovradimensione
Chiamata della lavorazione
Disimpegnare l'utensile, fine del programma
%ZYLIN G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +0 *
N30 D00 Q3 P01 +0 *
N40 D00 Q4 P01 +90 *
N50 D00 Q5 P01 +270 *
N60 D00 Q6 P01 +40 *
N70 D00 Q7 P01 +100 *
N80 D00 Q8 P01 +0 *
N90 D00 Q10 P01 +5 *
N100 D00 Q11 P01 +250 *
N110 D00 Q12 P01 +400 *
N120 D00 Q13 P01 +90 *
N130 G30 G17 X+0 Y+0 Z-50 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+3 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 D00 Q10 P01 +0 *
N200 L10,0 *
N210 G00 G40 Z+250 M2 *
Esecuzione del programma
■ Il programma funziona solo con una fresa a raggio
angolare
■ Il profilo del cilindro viene programmato con tante
piccole rette (definibili mediante Q13). Quanti più
tagli vengono programmati, tanto più liscio
risulterà il profilo
■ Il cilindro verrà fresato con tagli longitudinali (qui:
paralleli all‘asse Y)
■ La direzione di fresatura viene definita mediante
l‘angolo di partenza e l‘angolo finale solido:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza < Angolo finale
■ Il raggio dell’utensile viene corretto
automaticamente 1
0.1
0 Esempi di pr
ogr
ammazione
X
Y
50 100
100
Z
Y
X
Z
-50
