213 HEIDENHAIN TNC 410, TNC 426, TNC 430
Cilindro serrato centralmente sulla tavola
circolare
L'origine si trova al centro della tavola
circolare

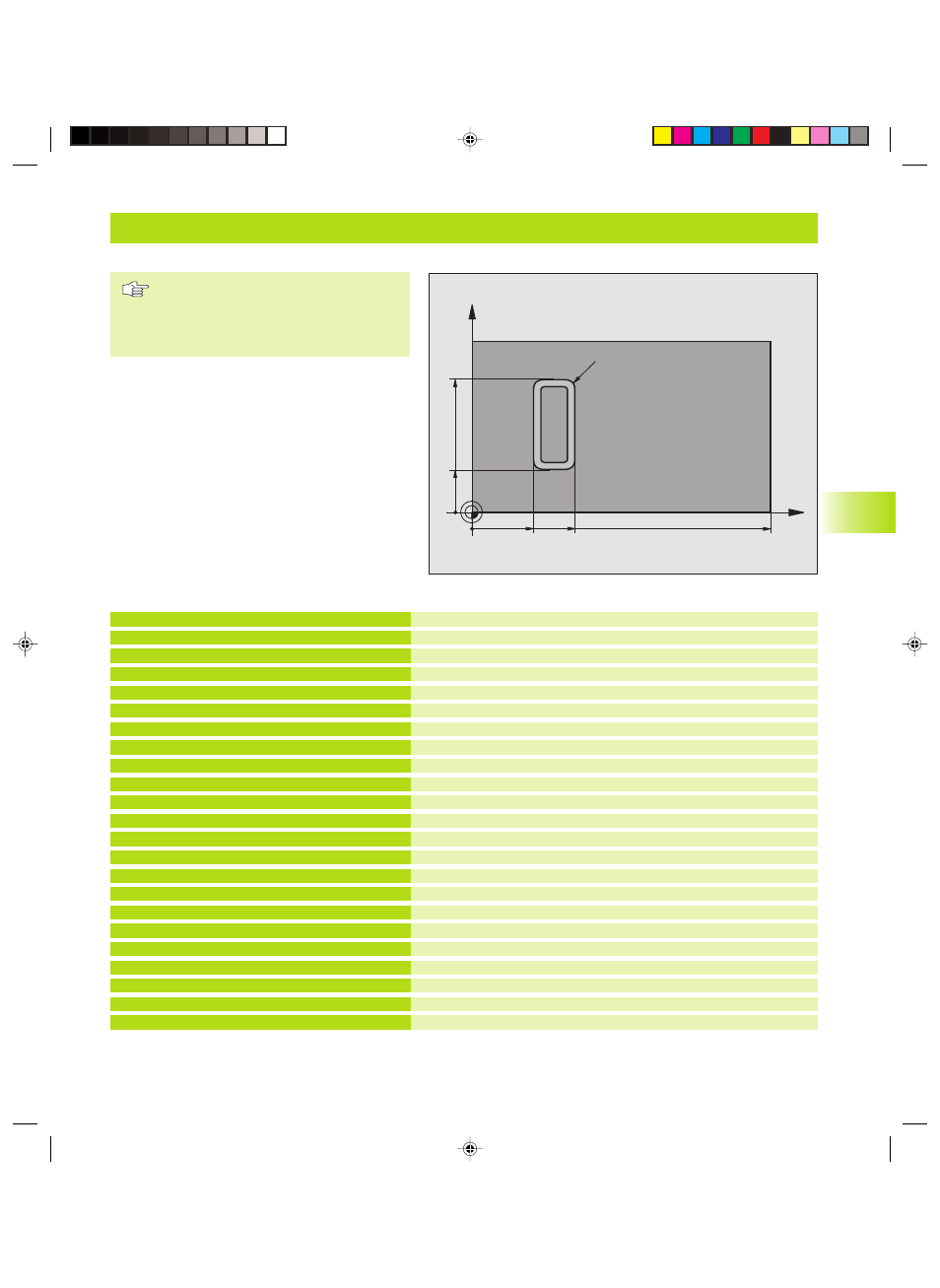

Esempio: Superficie cilindrica
Definizione utensile
Richiamo utensile, asse utensile Y
Disimpegno utensile
Definizione del sottoprogramma del profilo
Definizione dei parametri di lavorazione
Preposizionamento della tavola rotante
Richiamo ciclo
Disimpegnare l'utensile, fine del programma
Sottoprogramma del profilo
Indicazioni nell’asse di rotazione in gradi;
quote del disegno convertite da mm in gradi (157 mm = 360°)
%C27 G71 *
N 1 0 G99 T1 L+0 R+3,5 *
N 2 0 T1 G18 S2000 *
N 3 0 G00 G40 G90 Y+250 *
N 4 0 G37 P01 1 *
N 5 0 G127 Q1=-7 Q3=+0 Q6=+2 Q10=+4
Q11=100 Q12=250 Q16=25 *
N 6 0 C+0 M3 *
N 7 0 G79 *
N 8 0 G00 G90 Y+250 M2 *
N 9 0 G98 L1 *
N 1 0 0 G01 G41 C+91,72 Z+20 *
N110 C+114,65 Z+20 *
N120 G25 R7,5 *
N130 G91 Z+40 *
N140 G90 G25 R7,5 *
N150 G91 C-45,86 *
N160 G90 G25 R7,5 *
N170 Z+20 *
N180 G25 R7,5 *
N190 C+91,72 *
N200 G98 L0 *
N999999 %C27 G71 *
C
Z
157
60
30
20
R7,5
50
8.7
Cicli SL Gr
uppo II (non sul
TNC 41
0)
