79 HEIDENHAIN TNC 410, TNC 426, TNC 430
5.2 Dati utensile
Di norma si programmano le coordinate delle traiettorie nel modo
in cui il pezzo viene quotato nel disegno. Affinché il TNC possa
calcolare la traiettoria del centro dell'utensile, quindi effettuare una
correzione dell'utensile, occorre inserire la lunghezza e il raggio per
ogni singolo utensile.
I dati utensile possono essere inseriti con la funzione G99
direttamente nel programma o separatamente in Tabelle utensili.
Inserendo i dati utensile in tabelle, sono disponibili ulteriori
informazioni specifiche d’utensile (QV). Durante l’esecuzione del
programma il TNC tiene conto di tutti i dati inseriti.
Numero utensile, nome utensile
Ogni utensile viene identificato da un numero tra 0 e 254.
Lavorando con tabelle utensili si possono utilizzare numeri più alti
(non sul TNC 410) e assegnare inoltre dei nomi utensile (non sul
TNC 410).
L’utensile con il numero 0 viene identificato quale ”utensile zero”
con lunghezza L=0 e raggio R=0. Anche nelle Tabelle utensili
dovrebbe essere definito con L=0 e R=0.

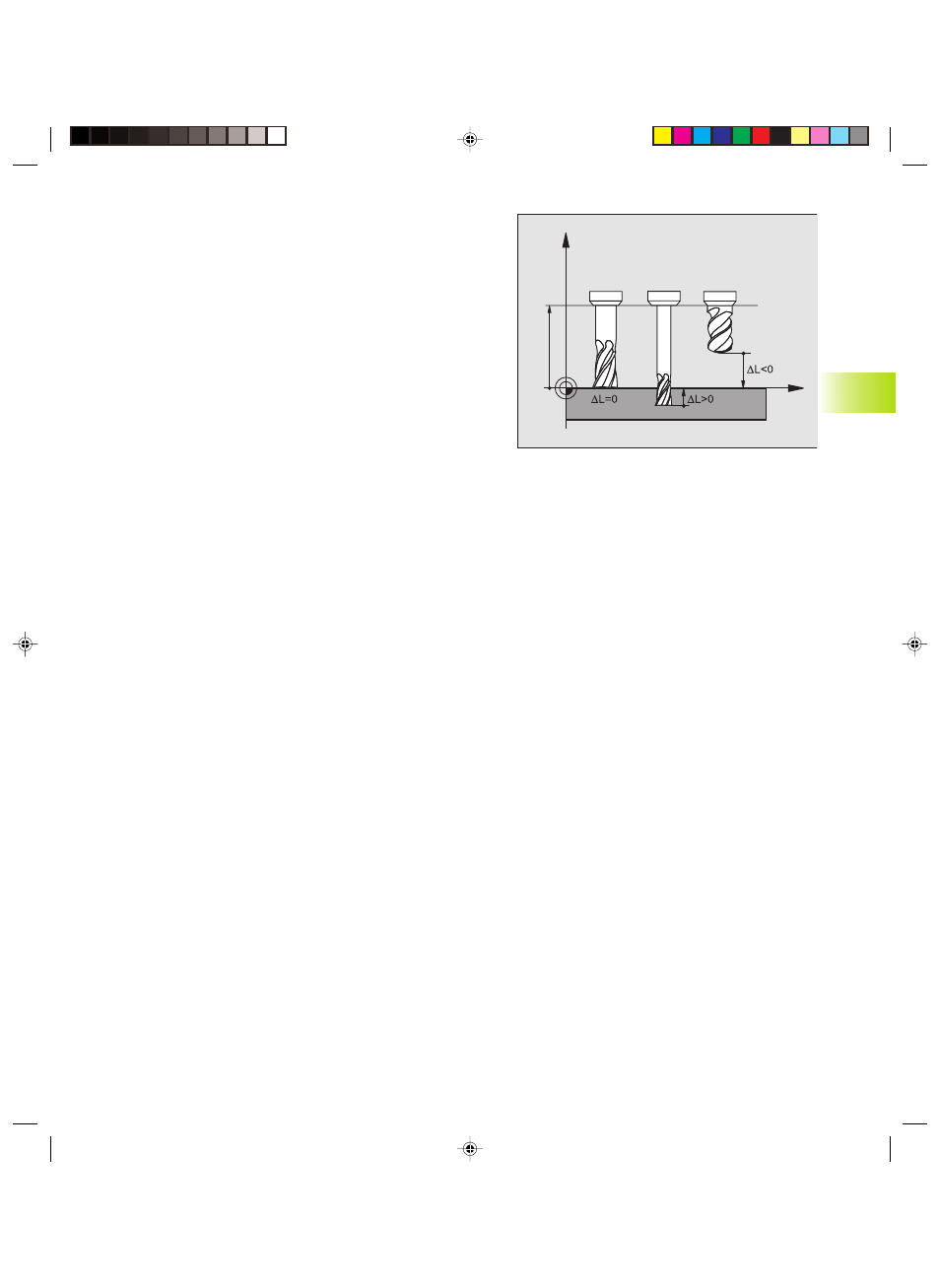

Lunghezza L dell’utensile
La lunghezza L dell’utensile può essere determinata in due modi:
1 La lunghezza L è la differenza tra la lunghezza dell’utensile e la
lunghezza L
0
dell'utensile zero.
Segni:
■ L’utensile è più lungo dell’utensile zero: L>L
0
■ L’utensile è più corto dell’utensile zero: L<L
0
Determinazione della lunghezza:
ú Portare l’utensile zero sulla posizione di riferimento nell’asse
utensile (p.es. superficie pezzo Z=0)
ú Impostare la visualizzazione dell’asse utensile a zero
(impostazione del punto di riferimento)
ú Cambiare l’utensile
ú Portare l’utensile sulla stessa posizione di riferimento
dell’utensile zero
ú Viene visualizzato nell’asse utensile la differenza di lunghezza tra
l’utensile e l’utensile zero
ú Confermare il valore con il tasto ”Conferma posizione reale” (TNC
426, TNC 430), oppure con il softkey ACT. Confermare POS. Z
(TNC 410) nel blocco G99 o nella Tabella utensili
2 Definire la lunghezza L con un dispositivo di presetting.
Successivamente inserire il valore determinato direttamente nella
definizione utensili G99.
5.2 Dati utensile
Z
X
L
0
