12 Sistemi di tastatura 3D 304

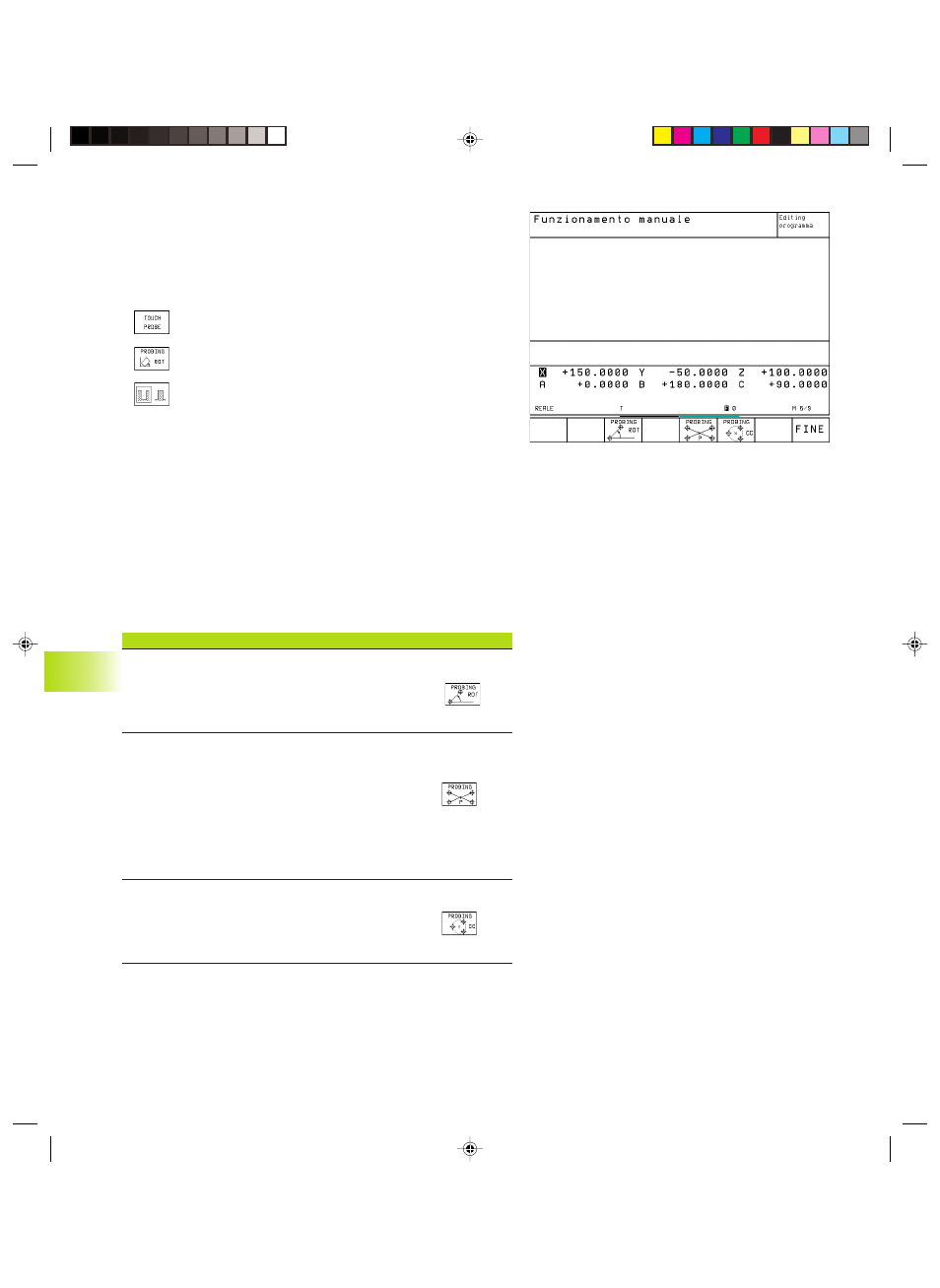

Impostazione dell'origine sopra dei fori (non sul TNC 410)
Un secondo livello di softkey mette a disposizione delle funzioni per
l’impostazione dell’origine sui fori.
Programmazione per tastare un foro o un'isola circolare
ú Selezione della funzione di tastatura: premere il softkey
TOUCH PROBE, commutare il livello softkey
ú Selezione della funzione di tastatura fori: p.es. premere il
softkey TASTARE ROT
ú Selezione di fori o di isole circolari: l'elemento attivo
compare incorniciato
Tastatura di fori
Preposizionare il tastatore approssimativamente al centro del foro.
Dopo aver premuto il tasto esterno di START il TNC tasterà
automaticamente 4 punti sulla parete del foro.
In seguito il TNC si porta sul foro successivo per tastarlo allo stesso
modo, ripetendo questa operazione fino a tastatura avvenuta di tutti
i fori per la determinazione dell‘origine.
Tastatura di isole circolari
Posizionare il tastatore vicino al primo punto da tastare sull'isola
ircolare. Selezionare mediante Softkey la direzione di tastatura ed
avviare la stessa con il tasto esterno di START. Eseguire questa
operazione 4 volte.
Applicazione Softkey
Rotazione base sopra 2 fori:
Il TNC determina l’angolo tra la linea di
congiunzionedei centri dei fori e una posizione
nominale (asse di riferimento dell'angolo)
Origine sopra 4 fori:
Il TNC determina il punto di intersezione delle linee
linee di congiunzione dei due fori tastati per primi e
dei due fori tastati per ultimi. Se è stata effettuata
una rotazione base sopra due fori, questi non
dovranno essere ritastati:Eseguire una tastatura
incrociata (come rappresentata sul softkey), altrimenti
il TNC calcola un punto di riferimento errato
Centro del cerchio sopra 3 fori:
Il TNC determina la traiettoria circolare sulla quale si
trovano tutti e 3 i fori e calcola per questa triettoria
un centro del cerchio.
12.2 Det
e
rminazione dell‘
or
igine con il sist
ema di tastat
ur
a 3D
