8 Programmazione: Cicli 182
8.4 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e

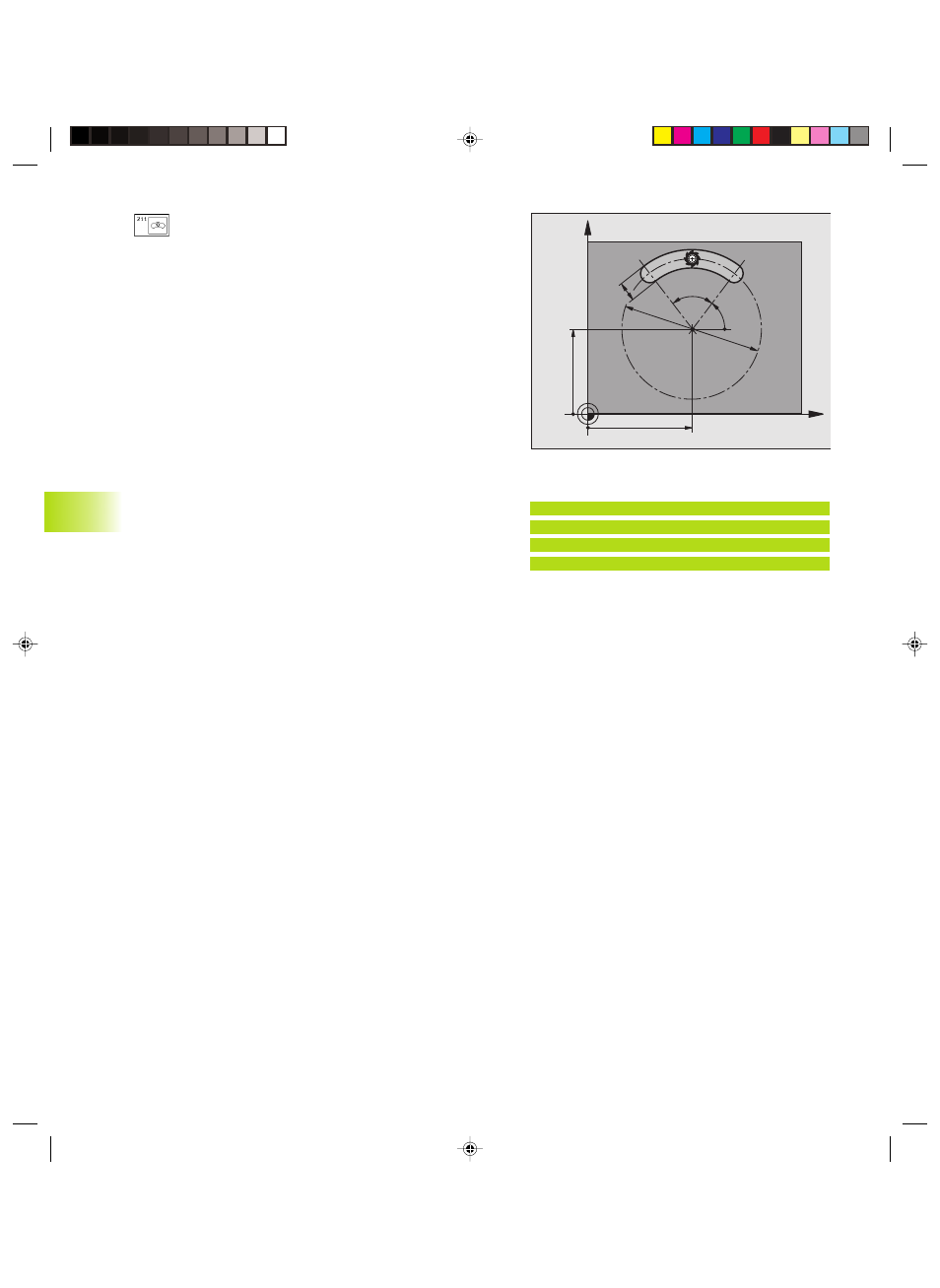

X
Y
Q217
Q216
Q248
Q245
Q219
Q244
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota complessiva alla quale l’utensile
nell'asse del mandrino viene accostato con moto
alternato
ú AMBITO DI LAVORAZIONE (0/1/2) Q215: definizione
dell'ambito di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
ú COORD. SUPERFICIE DEL PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata Z che esclude una collisione tra l’utensile e
il pezzo (il dispositivo di serraggio)
ú CENTRO 1º ASSE Q216 (assoluto): centro della
scanalatura nell’asse principale nel piano di lavoro
ú CENTRO 2º ASSE Q217 (assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro
ú DIAMETRO RETICOLO Q244: inserire il diametro del
cerchio primitivo
ú LUNGHEZZA 2º LATO Q219: inserire la larghezza della
scanalatura; se la larghezza è uguale al diametro
dell’utensile, il TNC esegue solo la sgrossatura
(fresatura di asole)
ú ANGOLO INIZIALE Q245 (assoluto): inserire l’angolo
polare del punto di partenza
ú ANGOLO DI APERTURA DELLA SCANALATURA Q248
(incrementale): inserire l’angolo di apertura della
scanalatura
Esempi di blocchi NC:
N52 G211 Q200=2 Q201=-20 Q207=500
Q202=5 Q215=0 Q203=+0 Q204=50
Q216=+50 Q217=+50 Q244=80 Q219=12
Q245=+45 Q248=90*
