12 Sistemi di tastatura 3D 294
12.1 Cicli di tastatura nei modi operativi
Manuale e Volantino elettronico
Il TNC deve essere predisposto dal Costruttore della
macchina per l’impiego di un sistema di tastatura 3D.
Eseguendo delle misurazioni durante l’esecuzione di un
programma, occorre fare attenzione che siano utilizzabili i
dati utensile (lunghezza, raggio, asse) dai dati di calibrazione
o dall’ultimo blocco T (selezione tramite MP7411).
Per i TNC 426 B, TNC 430 vale inoltre:
Lavorando alternativamente con un sistema di tastatura
digitale e un sistema di tastatura analogico occorre fare
attenzione che:
■ venga selezionato tramite MP 6200 il sistema di tastatura
corretta
■ il sistema analogico e il sistema digitale non
siano mai collegati contemporaneamente al Controllo
Infatti, il TNC non è in grado di rilevare quale dei tastatori
è serrato nel mandrino.

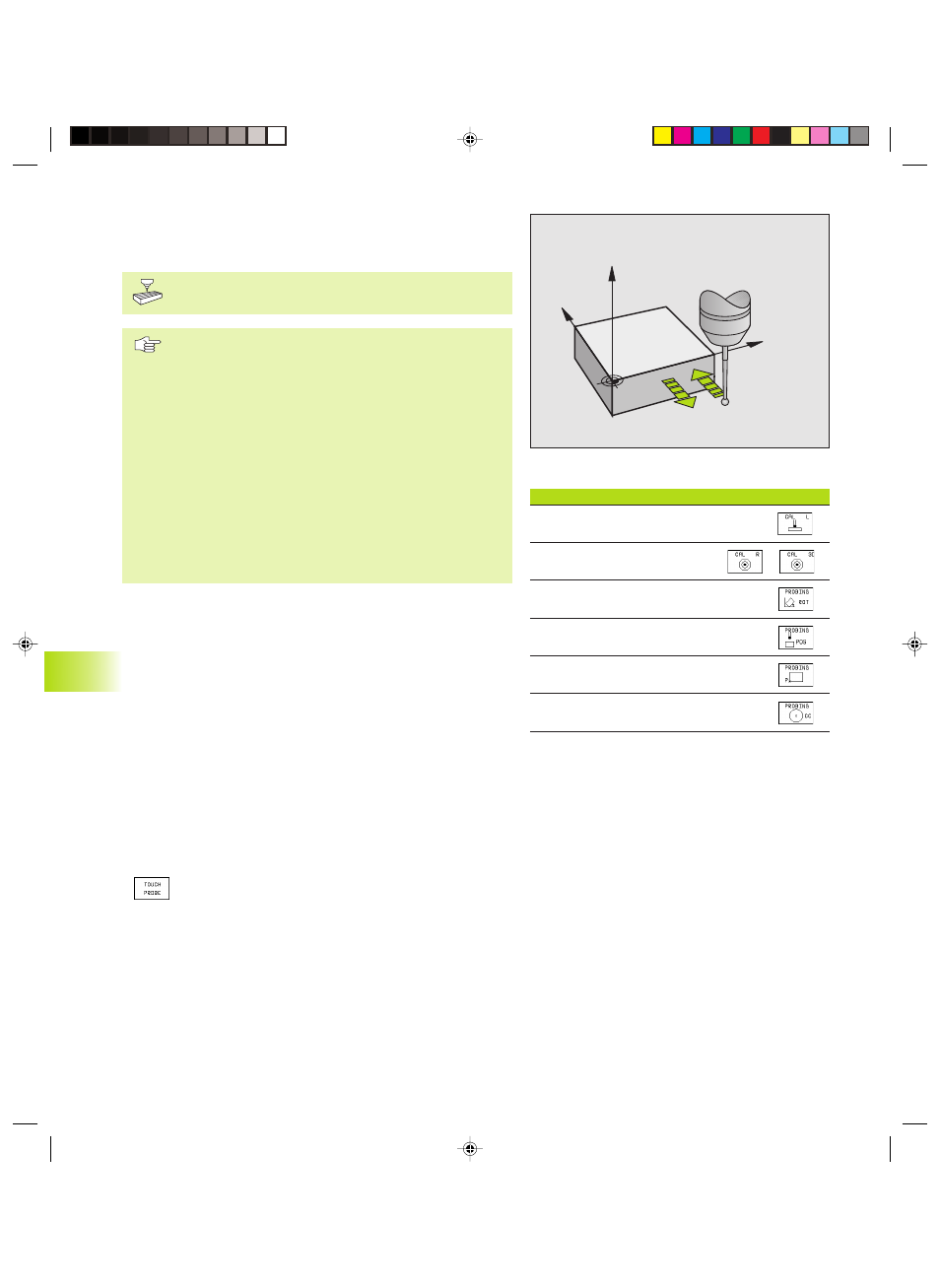

Nei cicli di tastatura, dopo l’azionamento del tasto esterno di START,
il sistema di tastatura 3D si avvicina in modo parassiale al pezzo.
L’avanzamento di tastatura viene stabilito dal Costruttore della
macchina: vedere figura a destra. Quando il sistema di tastatura 3D
sfiora il pezzo,
■ il sistema di tastatura 3D invia un segnale al TNC: le coordinate del
punto tastato vengono memorizzate
■ il sistema di tastatura 3D si ferma e
■ ritorna in rapido alla posizione di partenza della funzione di tastatura
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d’errore (impostazione percorso:
MP6130 per il sistema di tastatura digitale e MP6330 per il sistema
di tastatura analogico).
Selezione della funzione di tastatura
ú Selezionare il modo operativo FUNZIONAMENTO MANUALE o
VOLANTINO ELETTRONICO
ú Selezione funzioni di tastatura: premere il softkey
TOUCH PROBE. Il TNC visualizzerà ulteriori softkey.
Vedere tabella a destra
Funzione Softkey
Calibrazione lunghezza efficace
Calibrazione raggio efficace
Rotazione base
Impostazione dell’origine
Spigolo quale origine
Centro del cerchio quale origine
12.1 Cicli di tastat
ur
a nei modi oper
ativi Manuale e V
olantino elet
tr
onico
Y
X
Z
F
F MAX
