8 Programmazione: Cicli 198

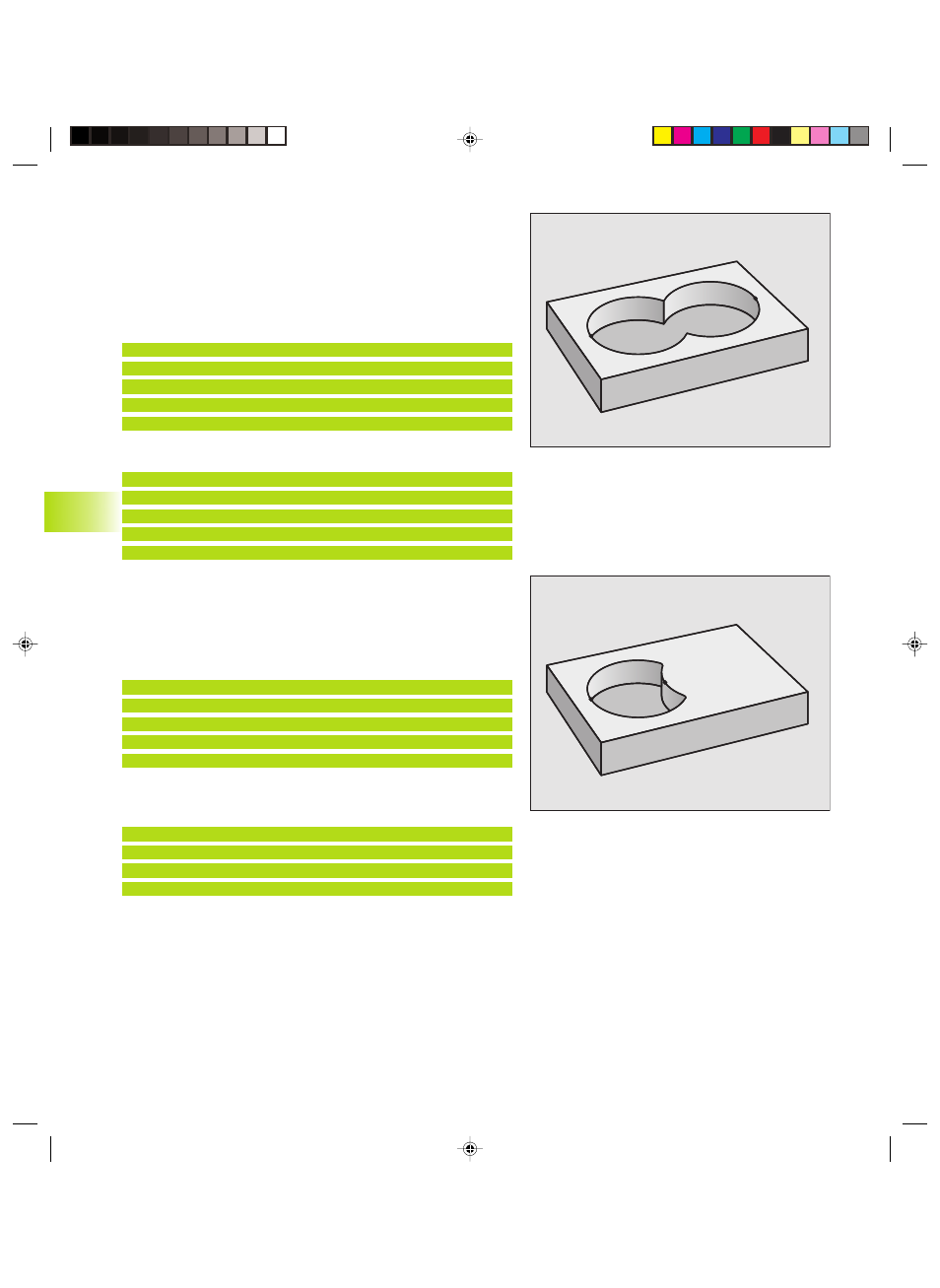

“Somma“ delle superfici
E’ richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
■ Le superfici A e B devono essere tasche.
■ La prima tasca (nel ciclo G37) deve iniziare al di fuori della
seconda.
Superficie A:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
Superficie B:
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
”Differenza” delle superfici
E’ richiesta la lavorazione della superficie A senza la parte coperta da B:
■ A deve essere una tasca e B un’isola.
■ A deve iniziare al di fuori di B.
Superficie A:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
Superficie B:
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
8.7 Cicli SL Gr
uppo II (non sul
TNC 41
0)
A
B
A
B
