91 HEIDENHAIN TNC 410, TNC 426, TNC 430

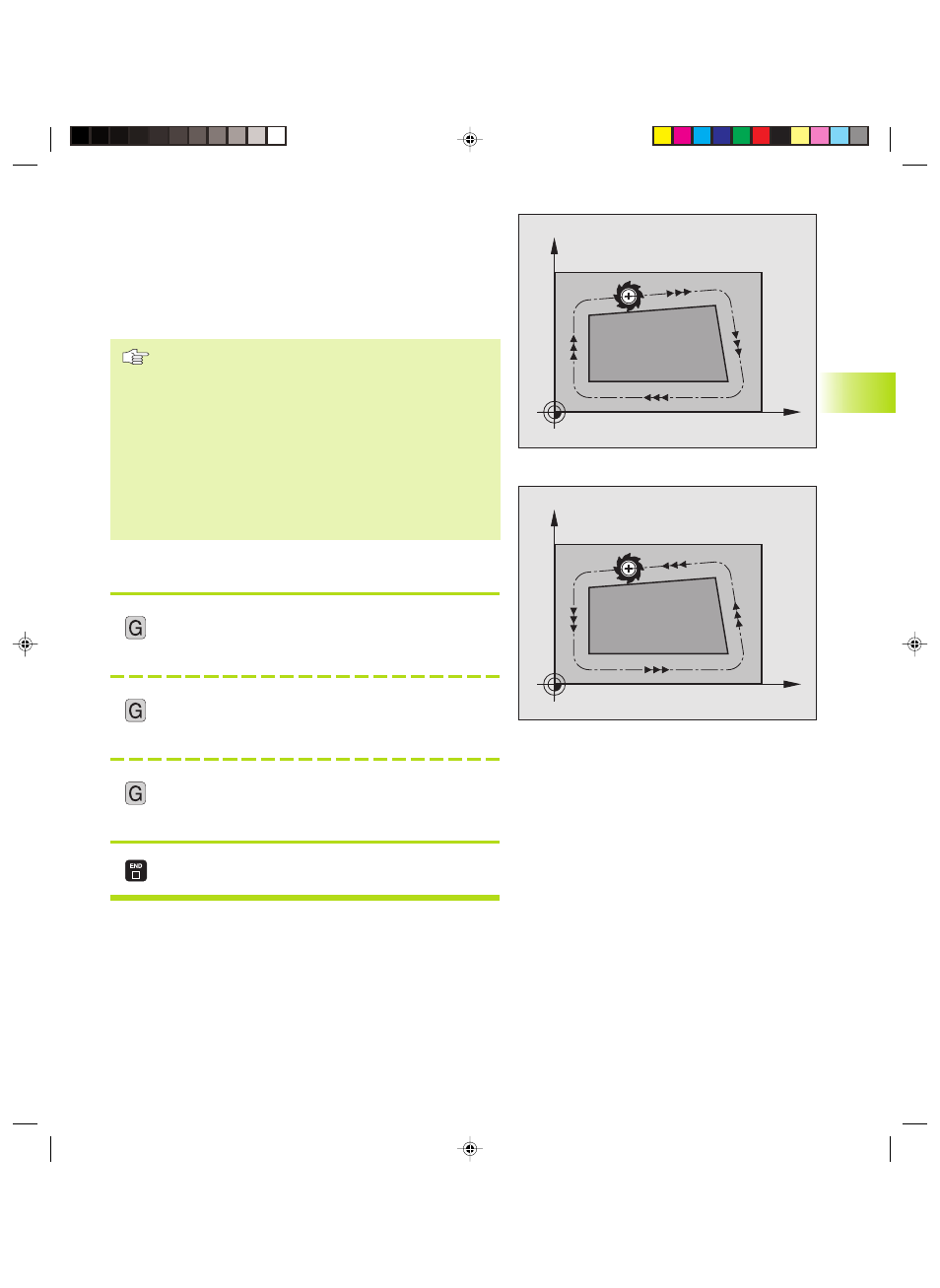

Traiettorie con correzione del raggio: G41 e G42
G41
L’utensile si sposta a sinistra del profilo
G42 L’utensile si sposta a destra del profilo
Il centro dell’utensile si muove alla distanza del proprio raggio dal
profilo programmato: ”a destra” e ”a sinistra” indica la posizione
dell’utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere le figure alla pagina successiva.
Tra due blocchi di programma con differente correzione
del raggio G41 e G42 deve trovarsi almeno un blocco
senza correzione del raggio, quindi con G40.
La correzione del raggio diventa attiva alla fine del blocco
nella quale viene programmata per la prima volta.
Al primo blocco con correzione del raggio G41/G42 e alla
disattivazione con G40 il TNC posiziona l‘utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Preposizionare pertanto l‘utensile
rispettivamente prima del primo punto del profilo e dopo
l‘ultimo punto del profilo in modo da evitare il
danneggiamento del profilo.
Inserimento della correzione del raggio
La correzione del raggio è da inserirsi in un blocco G01:
<
41 Traiettoria utensile a sinistra del profilo
programmato: selezionare la funzione G41
oppure
42 Traiettoria utensile a destra del profilo
programmato: selezionare la funzione G42
oppure
40 Traiettoria utensile senza correzione del raggio o
disattivazione della correzione: selezionare la
funzione G40
Conclusione del blocco: premere END
5.3 Cor
rezione dell’ut
ensile
X
Y
G41
X
Y
G42
