10 Programmazione: Parametri Q 260
D15: PRINT
Emissione di testi o di valori di
parametri Q non formattati

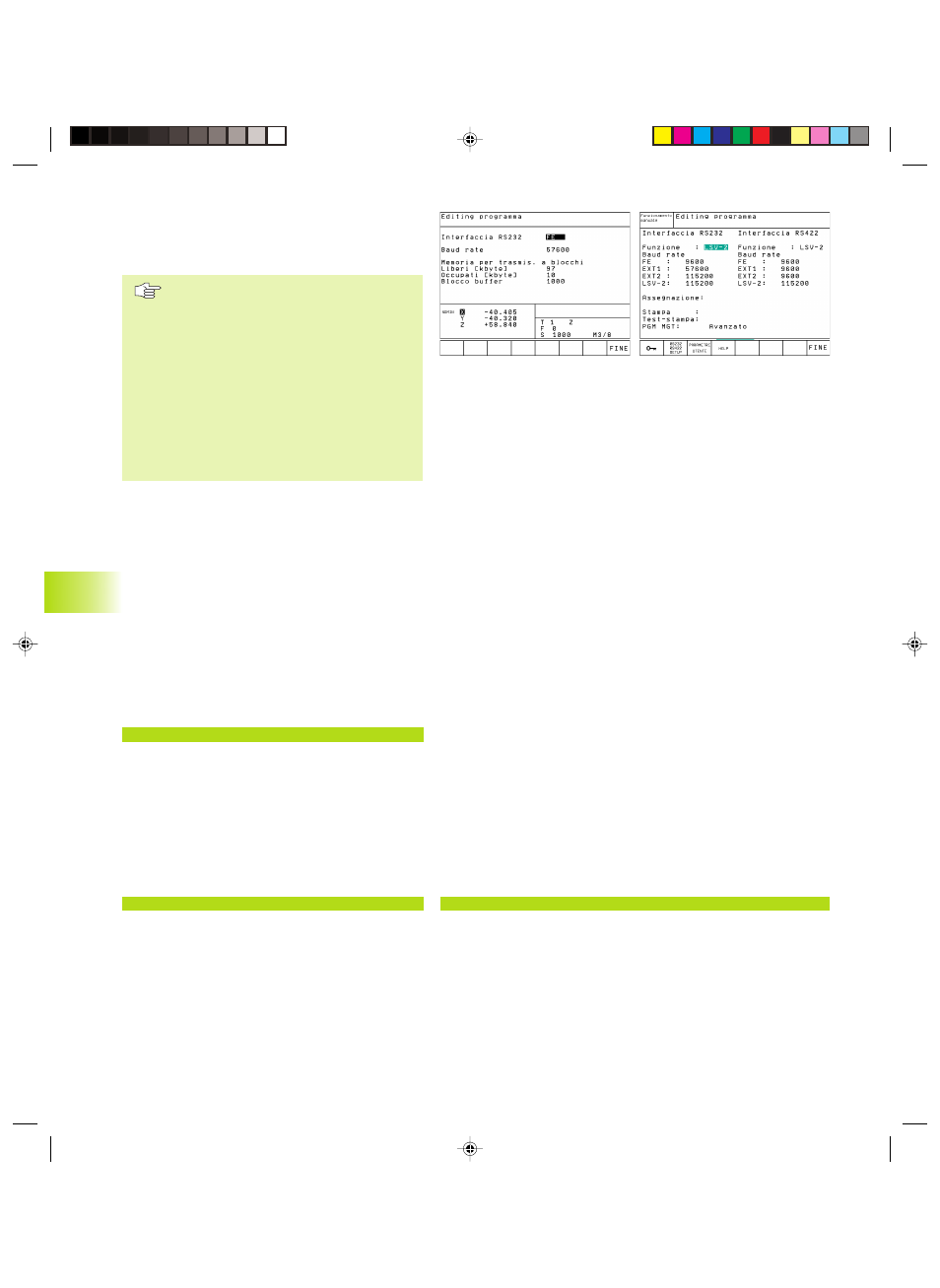

Progrmmazione interfaccia dati del TNC 410:
Nell'opzione di menu ”Interfaccia RS232” si
deve definire dove il TNC deve memorizzare
testi e valori di parametri Q.
Programmazione interfaccia dati TNC 426,
TNC 430:
impostare nella opzione PRINT o PRINT-TEST il
percorso nel quale il TNC deve memorizzare
testi o valori di parametri Q.
V. ”13 Funzioni MOD, programmazione
interfacce dati”.
Con la funzione D15: PRINT si possono trasmettere
valori di parametri Q e messaggi d’errore tramite
un’interfaccia dati, p. es. ad una stampante.
Memorizzando i valori internamente o
trasmettendoli ad un calcolatore, il TNC memorizza i
dati nel file %D15RUN.A (emissione durante
l’esecuzione del programma) o nel file %D15SIM.A
(emissione durante il test del programma)
Emissione di dialoghi e messaggi d’errore con D15:
PRINT ”Valore numerico”
Valore numerico da 0 a 99: Dialoghi per i cicli
Costruttore
da 100: Messaggi d‘errore PLC
Esempio: emissione del numero di dialogo 20
N60 D15:P01 20 *
Emissione di dialoghi e parametri Q con D15:
PRINT ”Parametri Q”
Esempio di applicazione: stampa di protocollo di una
misurazione del pezzo.
Si possono trasmettere contemporaneamente fino
ad un massimo di sei parametri Q e valori numerici.
Esempio: emissione del dialogo 1 e del valore
numerico Q1
N70 D15 P01 1 P02 Q1 *
1
0
.7
Altr
e
funzioni
D19:PLC
Trasmissione di valori al PLC
Con la funzione D19: PLC si possono trasferire al PLC fino a due
valori numerici o parametri Q.
Incrementi e unità: 0,1 µm op. 0,0001°
Esempio: trasmissione del valore numerico 10 (corrisponde a 1µm op.
0,001°) al PLC
N60 D19 P01 +10 P02 +Q3 *
