185 HEIDENHAIN TNC 410, TNC 426, TNC 430

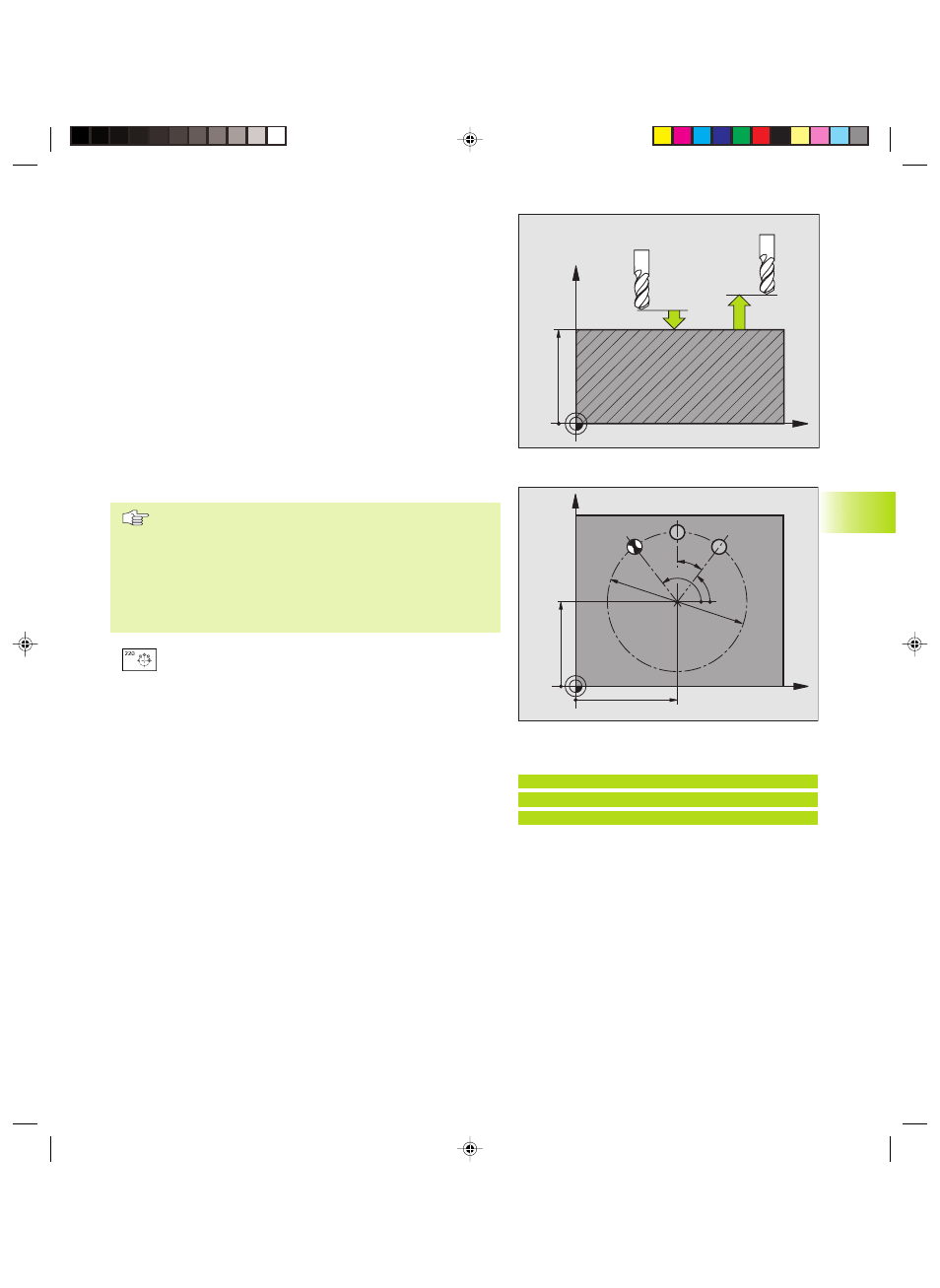

SAGOMA DI PUNTI SU CERCHI (Ciclo 220)
1 Il TNC porta in rapido l’utensile dalla posizione attuale sul punto di
partenza della prima lavorazione.
Sequenza:
■ Posizionamento sulla 2ª DISTANZA DI SICUREZZA (asse del
mandrino)
■ Posizionamento sul punto di partenza nel piano di lavoro
■ Posizionamento alla DISTANZA DI SICUREZZA sopra la
superficie del pezzo (asse del mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l’utensile con un movimento
lineare sul punto di partenza della lavorazione successiva;
l’utensile si trova alla DISTANZA DI SICUREZZA (oppure alla 2ª
DISTANZA DI SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di tutte
le lavorazioni
Da osservare:
Il ciclo 220 è DEF attivo, cioè chiama automaticamente
l’ultimo ciclo di lavorazione definito!
Se uno dei cicli di lavorazione da G200 a G208 e da G212
a G215 viene combinato con il ciclo G220, sono valide la
DISTANZA DI SICUREZZA, la superficie del pezzo e la 2ª
DISTANZA DI SICUREZZA del ciclo G220!
ú CENTRO 1º ASSE Q216 (assoluto): centro del cerchio
primitivo nell’asse principale del piano di lavoro
ú CENTRO 2º ASSE Q217 (assoluto): centro del cerchio
primitivo nell’asse secondario del piano di lavoro
ú DIAMETRO RETICOLO Q244: diametro del cerchio
primitivo
ú ANGOLO INIZIALE Q245 (assoluto): angolo tra l’asse
principale del piano di lavoro e il punto di partenza della
prima lavorazione sul cerchio primitivo
ú ANGOLO FINALE Q246 (assoluto): angolo tra l'asse
principale del piano di lavoro e il punto iniziale dell'ultima
lavorazione sul cerchio primitivo (non vale per cerchi
pieni); inserire l'angolo finale diverso dall'angolo iniziale;
se per l'angolo finale viene inserito un valore maggiore
di quello dell'angolo iniziale, la lavorazione viene eseguita
in senso antiorario, altrimenti in senso orario
ú ANGOLO INCREMENTALE Q247 (incrementale): angolo
tra due lavorazioni sul cerchio primitivo; in-serendo 0 per
l’ANGOLO INCREMENTALE, il TNC calcola l’ANGOLO
INCREMENTALE dagli ANGOLI INIZIALE e FINALE e dal
NUMERO DI LAVORAZIONI; inserendo un ANGOLO
INCREMENTALE, il TNC non tiene conto dell’ANGOLO
FINALE; il segno dell‘ANGOLO INCREMENTALE
definisce la direzione della lavorazione (- = senso orario)
8.5 Cicli per la definizione di sagome di punti
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
Esempi di blocchi NC:
N53 G220 Q216=+50 Q217=+50 Q244=80
Q245=+0 Q246=+360 Q247=+0 Q241=8
Q200=2 Q203=+0 Q204=50*
