8 Programmazione: Cicli 152

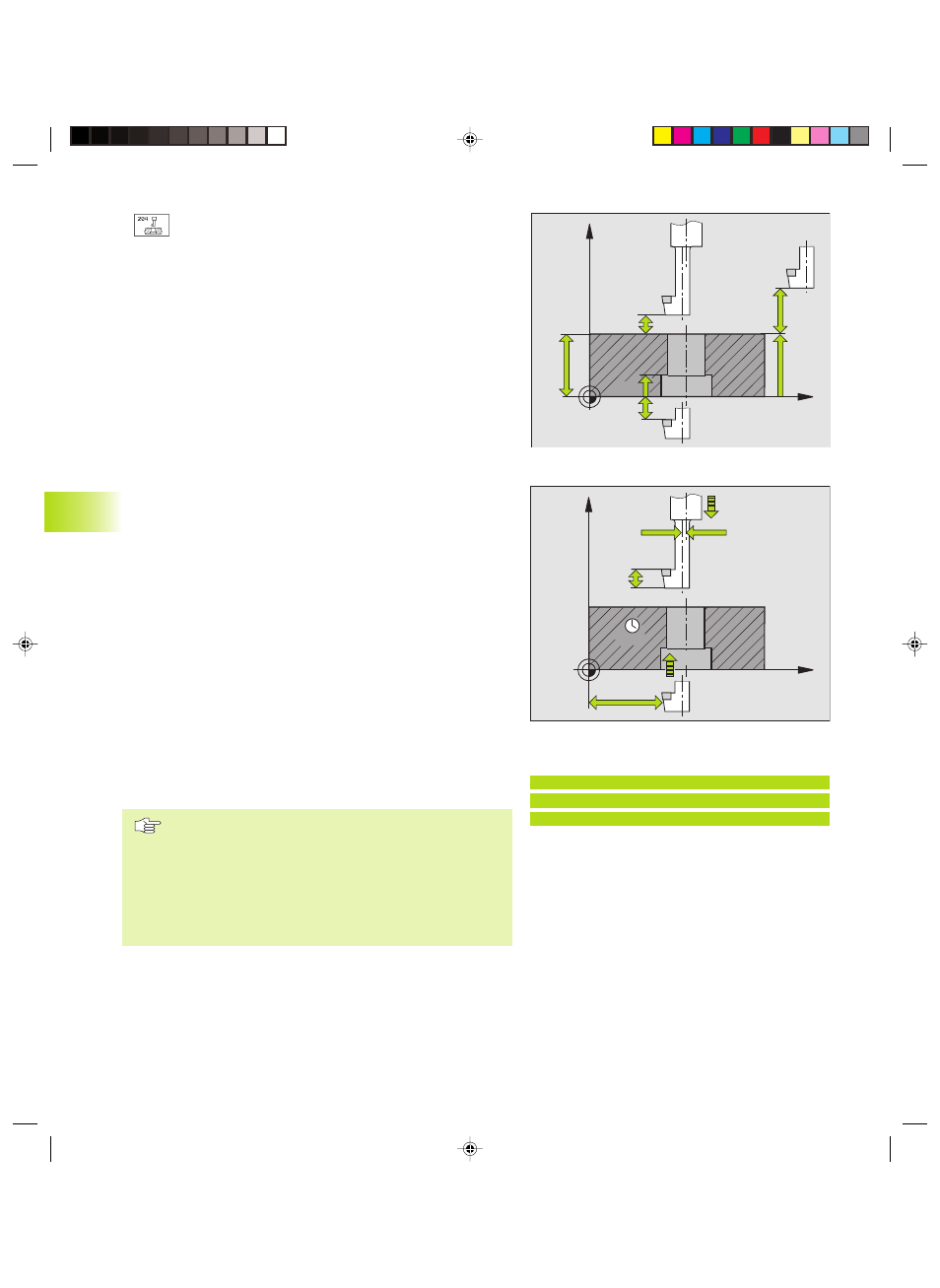

ú DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
ú PROFONDITA' Q249 (incrementale): distanza tra il
piano inferiore del pezzo e il fondo dell'allargamento.
Con il segno positivo l'allargamento viene eseguito
nella direzione positiva dell'asse del mandrino
ú SPESSORE MATERIALE Q250 (incrementale):
spessore del pezzo
ú ECCENTRICITA' Q251 (incrementale): eccentricità
dell'utensile alesatore; da rilevare dalla scheda tecnica
dell'utensile
ú ALTEZZA TAGLIENTE Q252 (incrementale): distanza tra
lo spigolo inferiore dell'utensile alesatore e il tagliente
principale; da rilevare dalla scheda tecnica dell'utensile
ú AVANZ. AVVICINAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min
ú AVANZAM. DI LAVORO Q254: velocità di spostamento
dell’utensile durante l'allargamento in mm/min
ú TEMPO DI SOSTA Q255: tempo di sosta in secondi sul
fondo dell'allargamento
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’ut. e il pezzo (il dispositivo di serraggio)
ú DIREZIONE DI DISIMPEGNO (0/1/2/3/4) Q214:
Definizione della direzione in cui il TNC deve
disimpegnare l’ut. per la quota di eccentricità (dopo
l’orientamento del mandrino); valore 0 non ammesso
1: Disimp. dell’ut. in direz. negativa dell’asse principale
2: Disimp. dell’ut. in direz. negativa dell’asse secondario
3: Disimp. dell’ut. in direz. positiva dell’asse principale
4: Disimp. dell’ut. in direz. positiva dell’asse secondario
Attenzione, pericolo di collisione!
Verificare la posizione della punta dell’utensile quando si
programma un orientamento del mandrino su 0° (p.es.
nel modo operativo INTRODUZIONE MANUALE DATI).
Orientare la punta dell’utensile in modo che sia parallela
ad un asse di lavoro. Selezionare la direzione del
disimpegno in modo che l’utensile possa penetrare nel
foro senza rischio di collisione.
Inoltre per i TNC 426, TNC 430 con numero software
NC 280 474-xx:
ú Angolo per l'orientamento mandrino Q336 (assoluto):
angolo sul quale il TNC posiziona l'utensile prima del
disimpegno.
8.3 Cicli di foratura
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
Esempi di blocchi NC:
N11 G204 Q200=2 Q249=+5 Q250=20
Q251=3.5 Q252=15 Q253=750Q254=200
Q255=0 Q203=+0 Q204=50 Q214=1*
