HEIDENHAIN TNC 410, TNC 426, TNC 430 267

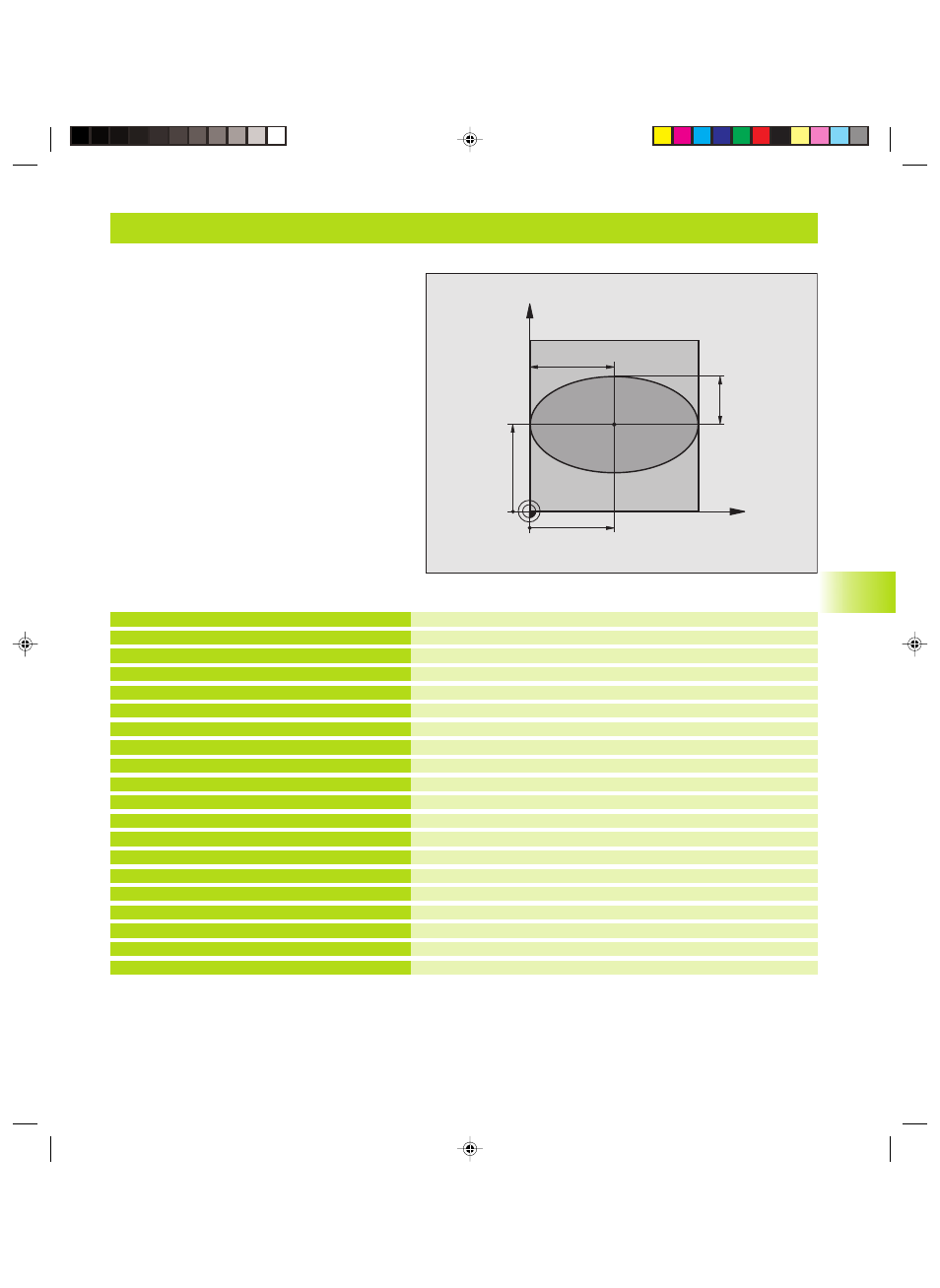

Esempio: Ellisse
1
0.1
0 Esempi di pr
ogr
ammazione
Esempio: Ellisse
Centro Asse X
Centro Asse Y
Semiasse X
Semiasse Y
Angoli di partenza nel piano
Angolo finale nel piano
Numero dei passi di calcolo
Posizione di rotazione dell‘ellisse
Profondità di fresatura
Avanzamento in profondità
Avanzamento di fresatura
Distanza di sicurezza per il preposizionamento
Definizione pezzo grezzo
Definizione utensile
Richiamo utensile
Disimpegno utensile
Chiamata della lavorazione
Disimpegnare l'utensile, fine del programma
%ELLIPSE G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +50 *
N30 D00 Q3 P01 +50 *
N40 D00 Q4 P01 +30 *
N50 D00 Q5 P01 +0 *
N60 D00 Q6 P01 +360 *
N70 D00 Q7 P01 +40 *
N80 D00 Q8 P01 +30 *
N90 D00 Q9 P01 +5 *
N100 D00 Q10 P01 +100 *
N110 D00 Q11 P01 +350 *
N120 D00 Q12 P01 +2 *
N130 G30 G17 X+0 Y+0 Z-20 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+2,5 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 G00 Z+250 M2 *
Esecuzione del programma
■ Il profilo dell'ellisse viene programmato con tante
piccole rette (definibili mediante Q7). Quanto più
passi di lavorazione si definiscono, tanto più liscio
risulterà il profilo
■ La direzione di fresatura viene definita tramite
l’angolo di partenza e l‘angolo finale nel piano:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza < Angolo finale
■ Il raggio dell’utensile non viene tenuto in conto
X
Y
50
50
30
50
