8 Programmazione: Cicli 162

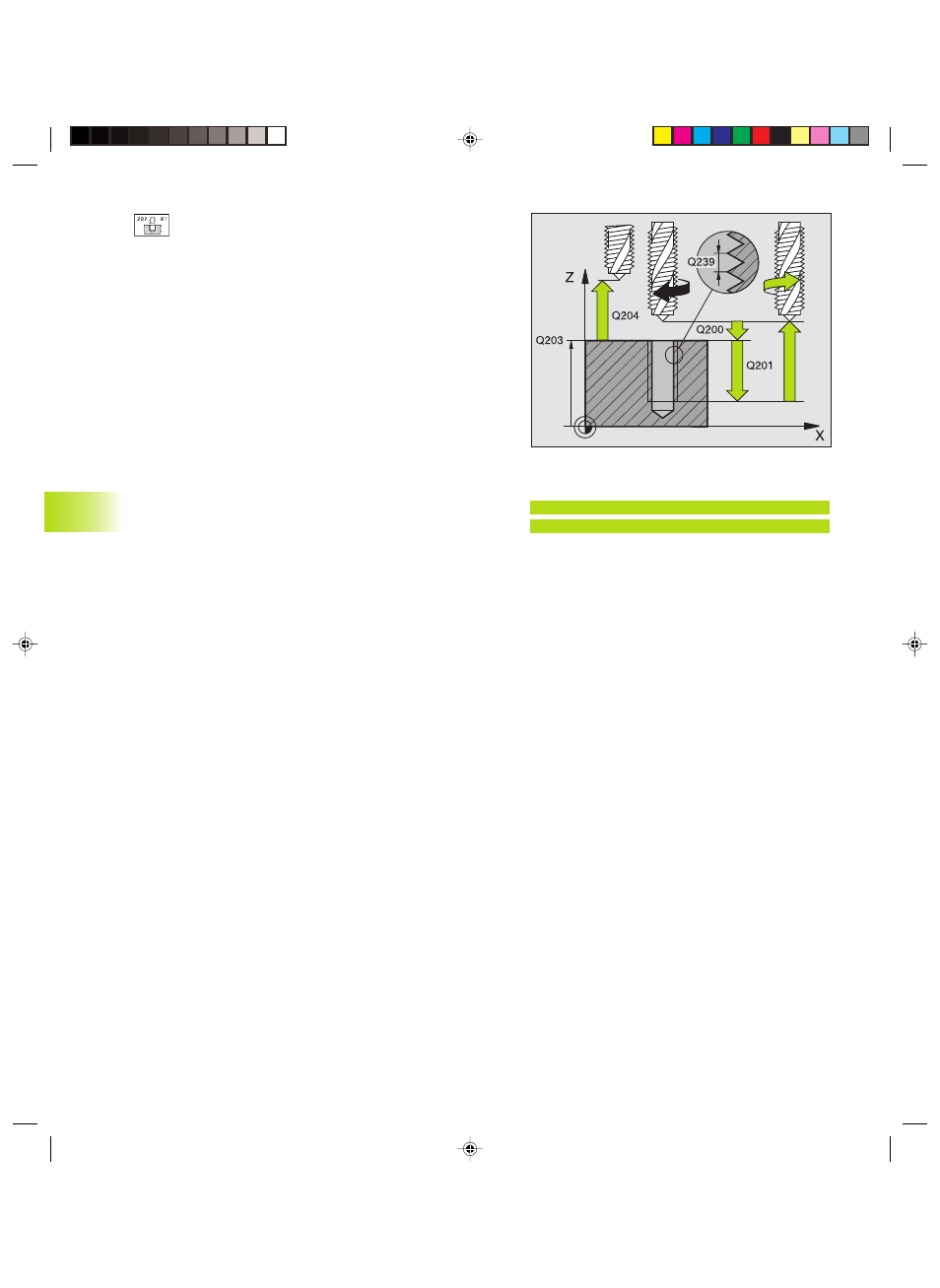

ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell'utensile (posizione di
partenza) e la superficie del pezzo
ú PROFONDITA' Q201 (incrementale): distanza tra la
superficie del pezzo (inizio filettatura) e l'estremità
della filettatura
ú PASSO Q239
Passo del filetto. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+ = Filettatura destrorsa
– = Filettatura sinistrorsa
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
Disimpegno in un’interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà il softkey DISIMPEGNO MANUALE. Premendo il softkey
OPERAZ. MANUALE l'utensile può essere disimpegnato dal
programma. Per questo disimpegno controllato azionare il tasto
esterno di movimento positivo dell’asse mandrino attivo.
Esempi di blocchi NC:
N26 G207 Q200=2 Q201=-20 Q239=+1
Q203=+0 Q204=50*
8.3 Cicli di foratura
