169 HEIDENHAIN TNC 410, TNC 426, TNC 430

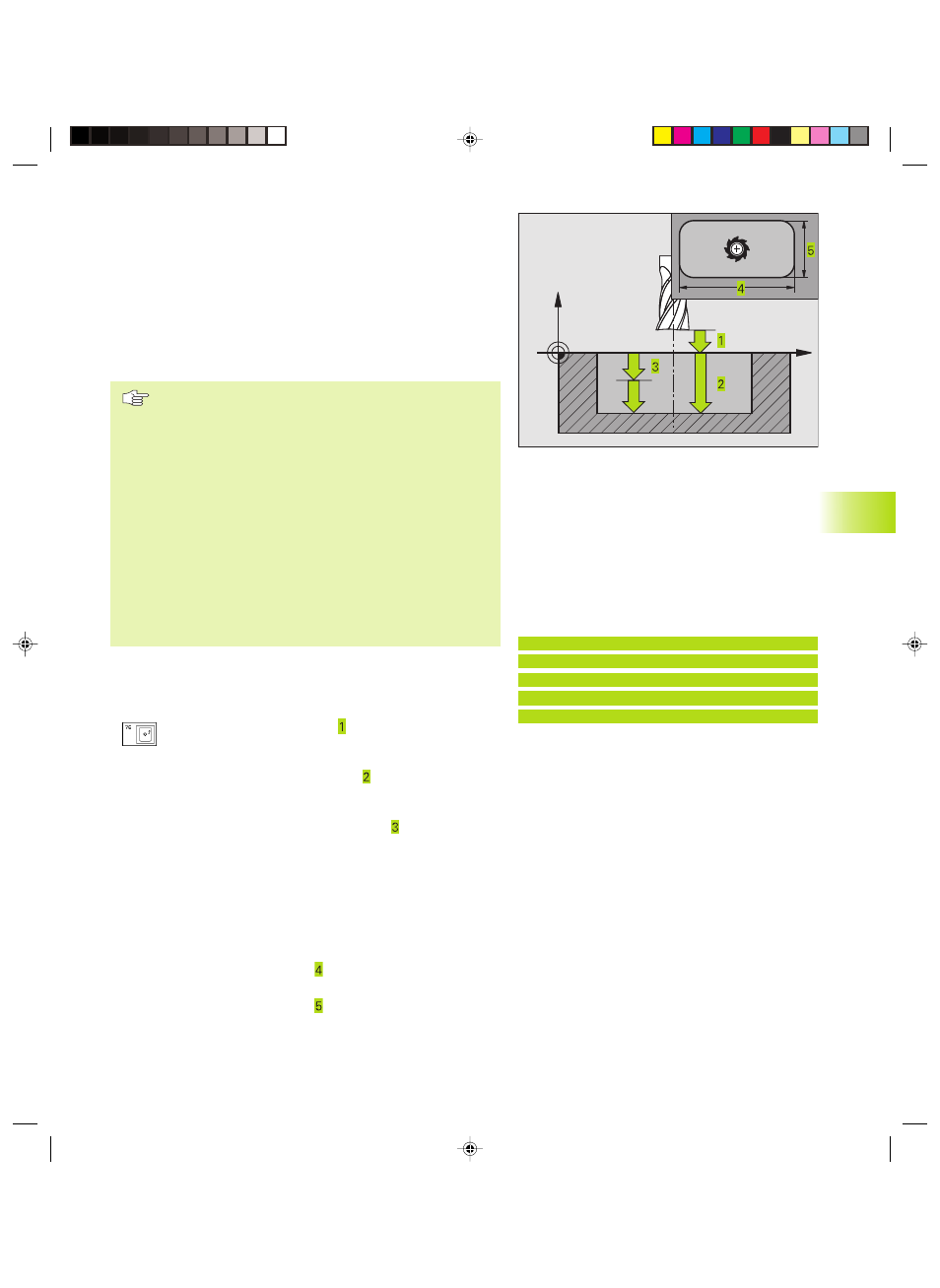

FRESATURA DI TASCHE (Ciclo G75, G76)
1 L‘utensile penetra nel pezzo dalla posizione di partenza (centro della
tasca) e si porta alla prima PROFONDITA’ DI ACCOSTAMENTO
2 Successivamente l'utensile si porta prima in direzione positiva del
lato più lungo - nelle tasche quadrate in direzione Y positiva - e
svuota la tasca dall'interno.
3 Questa procedura si ripete (da 1 a 2), fino al raggiungimento della
PROFONDITA’
4 Alla fine del ciclo il TNC riporta l‘utensile alla pos. di partenza
Da osservare:
Programmare l‘istruzione di posizionamento sul punto di
partenza (centro della tasca) del piano di lavoro con
CORREZIONE DEL RAGGIO G40.
Programmare l‘istruzione di posizionamento del punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Utilizzare frese con tagliente frontale a taglio centrale
(DIN 844) o eseguire una preforatura al centro della
tasca.
Per la LUNGHEZZA 2º LATO vale la seguente condizione:
LUNGHEZZA 2º LATO maggiore di [(2 x RAGGIO
ARROTONDAMENTO) + accost. laterale k].
Senso di rotazione nella sgrossatura
■ In senso orario: G75
■ In senso antiorario: G76
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza) e la
superficie del pezzo
ú PROFONDITA‘ DI FRESATURA (incrementale):
distanza tra la superficie del pezzo e il fondo della
scanalatura
ú PROFONDITA‘ DI ACCOSTAMENTO (incrementale):
quota dei singoli accostamenti dell’utensile. Il TNC si
porta in un passo alla PROFONDITA' quando:
■ la PROFONDITA' DI ACCOSTAMENTO e la
PROFONDITA' sono uguali
■ la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la penetrazione
ú LUNGHEZZA 1º LATO : lunghezza della tasca,
parallela all’asse principale del piano di lavoro
ú LUNGHEZZA 2º LATO : larghezza della tasca
8.4 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
ú AVANZAMENTO F: velocità di
spostamento dell’utensile nel piano di
lavoro
ú RAGGIO DI ARROTONDAMENTO:
RAGGIO degli angoli della tasca
Con RAGGIO = 0 il RAGGIO DI
ARROTONDAMENTO è uguale al
raggio dell’utensile
Esempi di blocchi NC:
N27 G75 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+60 P07 275 P08 5*
...
N35 G76 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+60 P07 275 P08 5*
Calcoli:
Accostamento laterale k = K x R
K: Fattore di sovrapposizione, definito nel
parametro macchina 7430
R: Raggio della fresa
