12 Sistemi di tastatura 3D 302
12.2 Determinazione dell’origine con i
sistemi di tastatura 3D
Le funzioni per la determinazione dell’origine sul pezzo allineato
vengono selezionate con i seguenti softkey:
■ Impostazione origine in un asse qualsiasi con TASTARE POS
■ Impostazione di uno spigolo quale origine con TASTARE P
■ Impostazione del centro cerchio quale origine con TASTARE CC

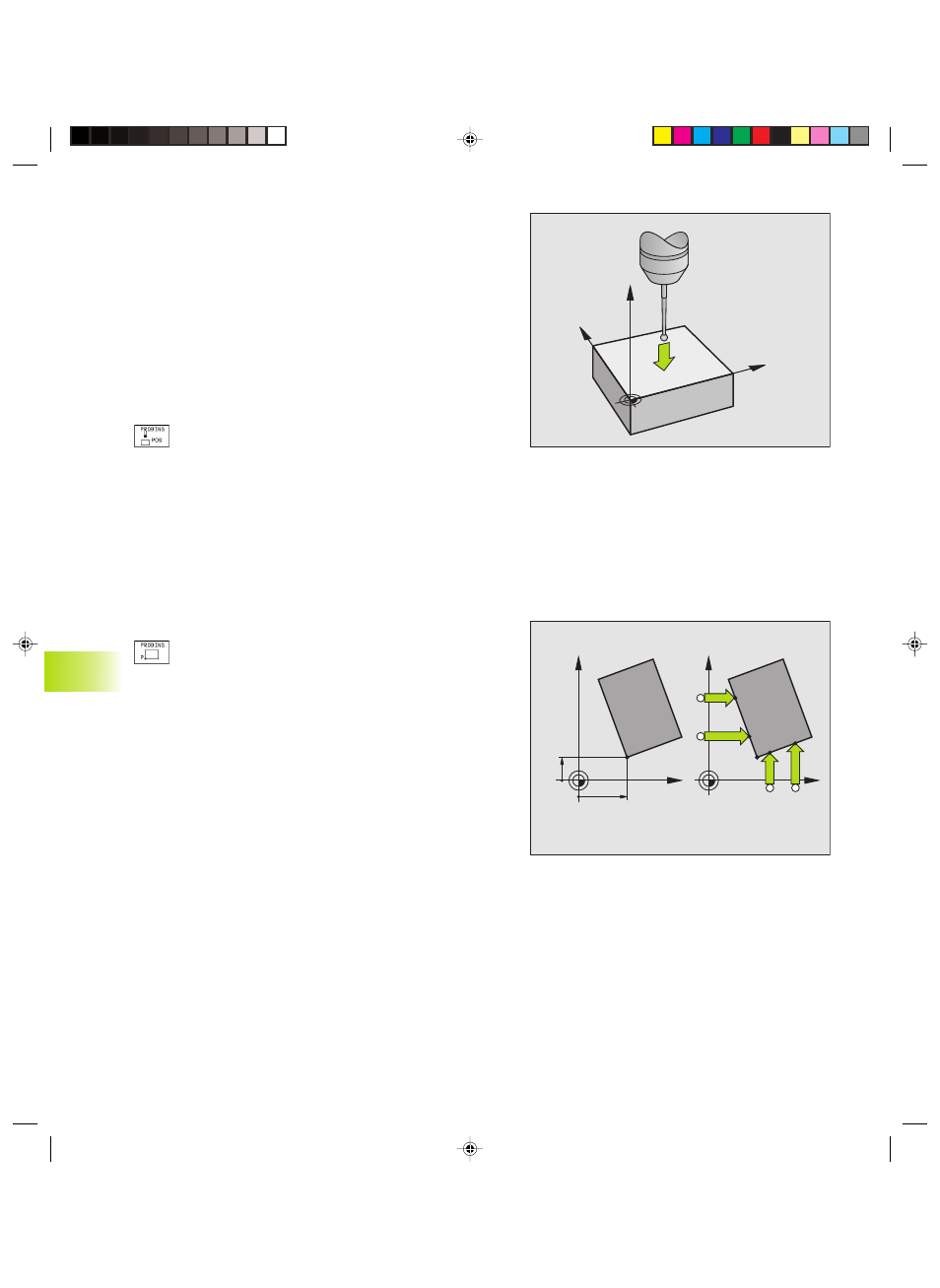

Impostazione dell’origine in un asse qualsiasi (vedere figura a
destra in alto)
ú Selezione della funzione di tastatura: premere il softkey
TASTARE POS
ú Posizionare il tastatore vicino al punto da tastare
ú Selezionare la direzione di tastatura e l’asse per i quali
viene impostato l’origine, p.es. tastatura di Z in
direzione Z: eseguire la selezione mediante softkey
ú Tastatura: premere il tasto esterno di START
ú Introdurre le coordinate dell’origine e confermarle con il
tasto ENT
Spigolo quale origine conferma dei punti tastati per la rotazione
base (vedere figura a destra)
ú Selezione della funzione di tastatura: premere il softkey
TASTARE P
ú PUNTI DI TAST. DALLA ROTAZIONE BASE?: premere il
tasto ENT per confermare le coordinate dei punti
tastati
ú Posizionare il tastatore vicino al punto da tastare sullo
spigolo del pezzo, non precedentemente tastato per la
rotazione base
ú Selezione direzione di tastatura: mediante softkey
ú Tastatura: premere il tasto esterno di START
ú Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso bordo
ú Tastatura: premere il tasto esterno di START
ú ORIGINE: introdurre nella finestra del menu entrambe le
coordinate dell‘origine e confermare con il tasto ENT
ú Conclusione della funzione di tastatura: premere il tasto END
12.2 Det
er
minazione dell‘
or
igine con il sist
ema di tastat
ur
a 3D
Y
X
Z
P
X=?
Y=?
X
Y
P
X
