11 Test ed esecuzione del programma 276
1
1
.1 Elabor
azioni gr
afic
h

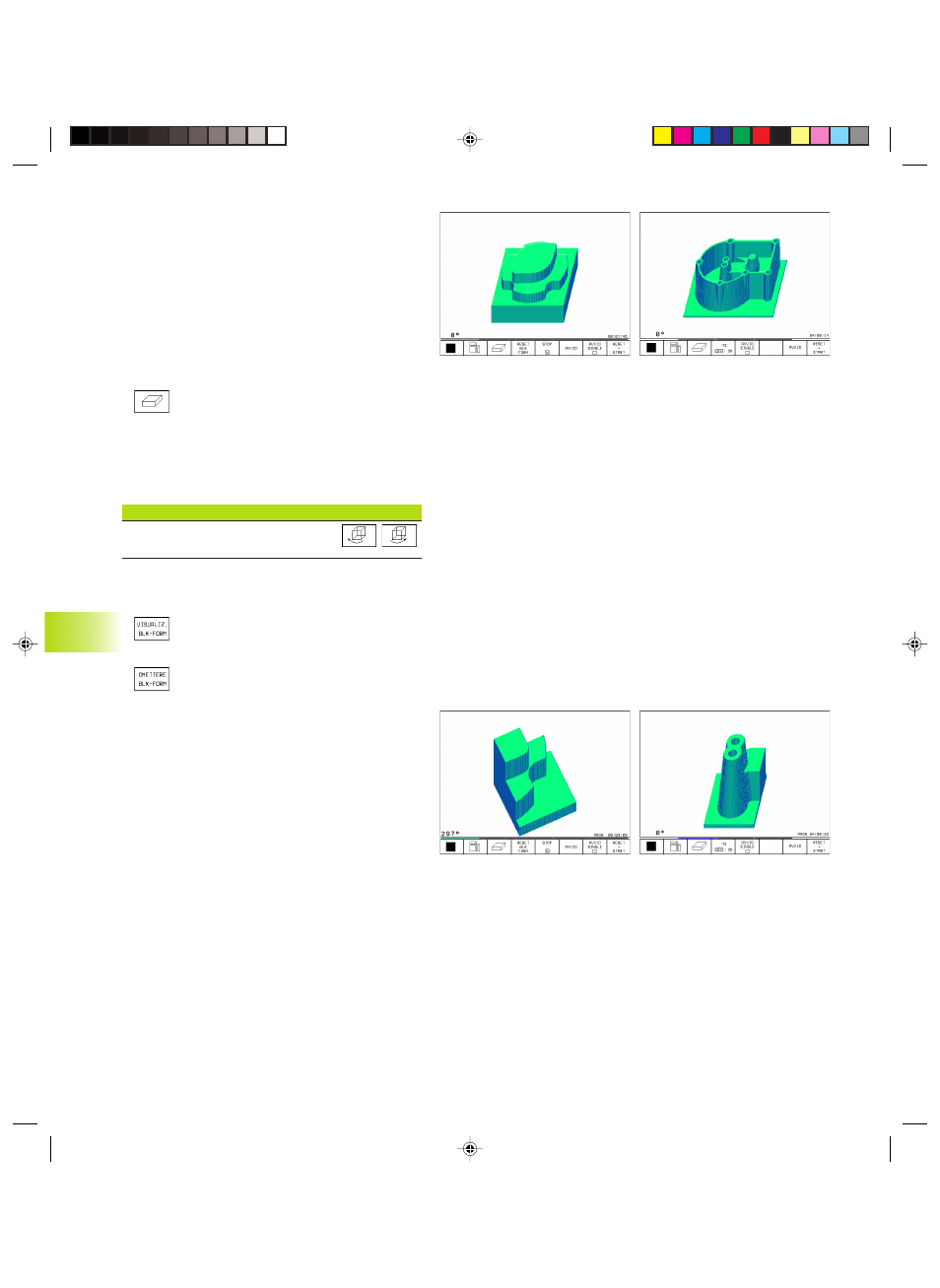

e Rappresentazione 3D
In questa rappresentazione il TNC fornisce una
simulazione tridimensionale.
La rappresentazione 3D può essere ruotata intorno
all’asse verticale. I contorni del pezzo grezzo
all’inizio della simulazione grafica possono essere
visualizzati quale cornice (non sul TNC 410).
Nel modo operativo TEST DEL PROGRAMMA sono
disponibili funzioni per l’ingrandimento di dettagli
(vedere ”Ingrandimento di dettagli”).
ú Selezionare mediante softkey la
rappresentazione 3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono
visualizzati i seguenti softkey:
Funzione Softkey
Rotazione verticale in passi di 27°
Visualizzazione/mascheratura della cornice del
pezzo grezzo (non sul TNC 410)
ú Visualizzazione cornice: softkey VISU-
AL. BLK-FORM
ú Mascheratura della cornice: softkey
OMETTERE BLK-FORM
Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo
operativo TEST DEL PROGRAMMA in
■ rappresentazione su 3 piani e
■ Rappresentazione 3D
una volta fermata la simulazione grafica. La funzione
di ingrandimento è sempre attiva in tutte le modalità
di rappresentazione.
