9.3 Ripetizioni di blocchi di programma
Programmazione di un sottoprogramma
98 ú Etichettatura dell'inizio: selezionare la funzione G98
ú Premere il tasto ”L” sulla tastiera alfanumerica
ed inserire il numero del sottoprogramma
ú Etichettatura della fine: selezionare la funzione G98 ed
inserire ”L0”
Richiamo di un sottoprogramma
ú Chiamata del sottoprogramma: premere il tasto L
ú Inserire il numero Label del programma da chiamare
e “,0“
L’istruzione L0,0 non é ammessa in quanto corrisponde
alla chiamata della fine di un sottoprogramma.
9.3 Ripetizioni di blocchi di programma
Le ripetizioni di programma iniziano con il Label G98 Ln; n è un
numero qualsiasi. Una ripetizione di blocchi di programma chiude
con Ln,m; m corrisponde al numero delle ripetizioni dei blocchi di
programma.

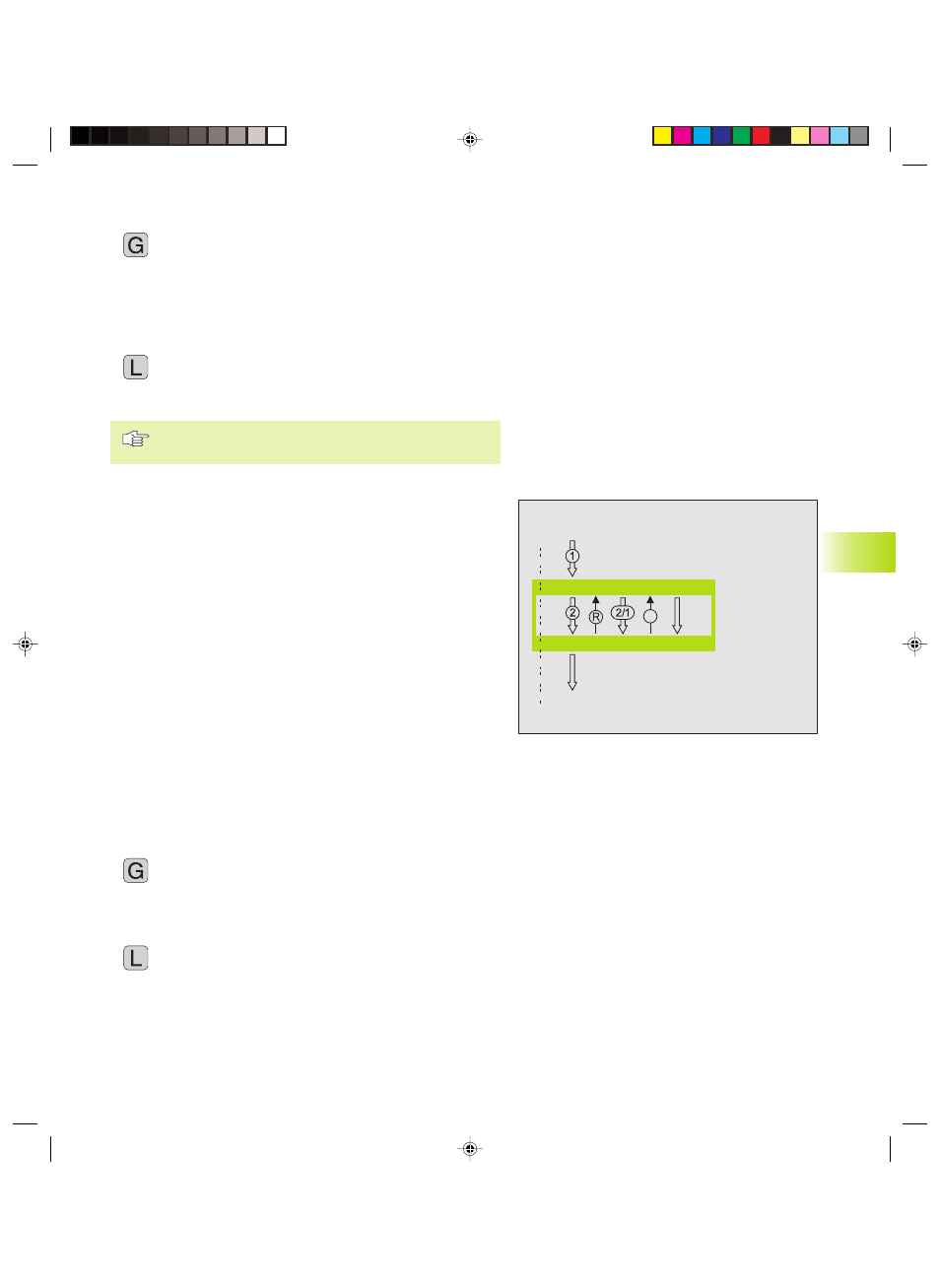

Principio di funzionamento
1 Il TNC esegue il programma di lavorazione fino alla fine dei blocchi
da ripetere (L1,2)
2 Successivamente il TNC ripete i blocchi di programma tra il Label
chiamato e la chiamata di L1,2 tante volte quante sono specificate
dopo la virgola
3 Dopo l’ultima ripetizione il TNC continua l’esecuzione del
programma di lavorazione
Avvertenze per la programmazione
■ Si possono programmare fino ad un massimo di 65. 534 ripetizioni
consecutive di blocchi di programma
■ I blocchi di programma verranno eseguiti dal TNC sempre una volta
in più del numero di ripetizioni programmate.
Programmazione di una ripetizione di blocchi di programma
98 ú Etichettatura dell'inizio: selezionare la funzione G98
ú premere il tasto ”L ” e inserire il numero LABEL per i
blocchi di programma da ripetere
Richiamo di una ripetizione di blocchi di programma
ú Premere il tasto L, inserire il NUMERO LABEL dei
blocchi di programma da ripetere e, dopo la ”virgola”
il numero delle ripetizioni
% ...
G98 L1 *
L1,2 *
N99999 % ...
