89 HEIDENHAIN TNC 410, TNC 426, TNC 430
5.3 Correzione dell’utensile
Il TNC corregge la traiettoria dell’utensile sull’asse del mandrino del
valore di correzione per la lunghezza utensile e nel piano di lavoro
per il raggio dell’utensile.
Se il programma di lavorazione viene generato direttamente sul
TNC, la correzione del raggio dell’utensile è attiva solo nel piano di
lavoro. Il TNC ne tiene conto per un massimo di 5 assi
(TNC 410: 4 assi).

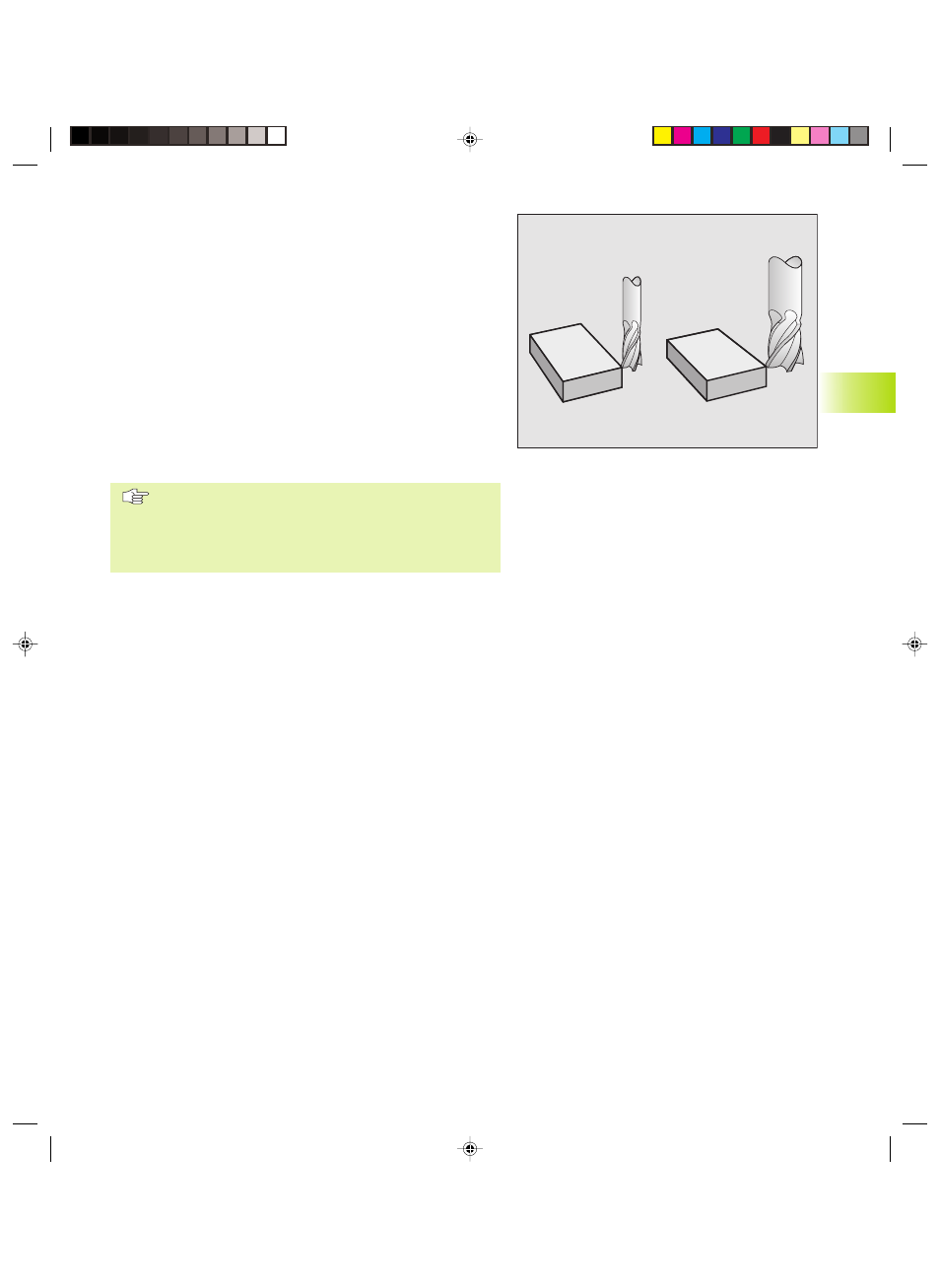

Correzione di lunghezza dell’utensile
Il valore di correzione per la lunghezza si attiva automaticamente
quando un utensile viene chiamato e spostato nell’asse del
mandrino. La correzione verrà disattivata al richiamo di un utensile
con lunghezza L=0.
Disattivando una correzione di lunghezza di valore
positivo con 0 la distanza tra utensile e pezzo si riduce.
Dopo una chiamata utensile la traiettoria programmata
dell’utensile nell’asse del mandrino varia per la differenza
della lunghezza tra l’utensile vecchio e l’utensile nuovo.
Nella correzione della lunghezza il TNC tiene conto dei valori
delta sia del blocco T che della Tabella utensili
Valore di correzione = L + DL
T
+ DL
TAB
con
L Lunghezza utensile L dal blocco G99 o dalla Tabella
utensili
DL
T
Sovradimensione per la lunghezza DL dal blocco T
(non calcolata nell'indicazione di posizione)
DL
TAB
Sovradimensione per la lunghezza DL dalla Tabella
utensili
