TNC HEIDENHAIN tipo 410, 426 B e 430 297
Y
X
Z
10
12.1 Cicli di tastat
ur
a nei modi oper
ativi Manuale e V
olantino elet
tr
onico

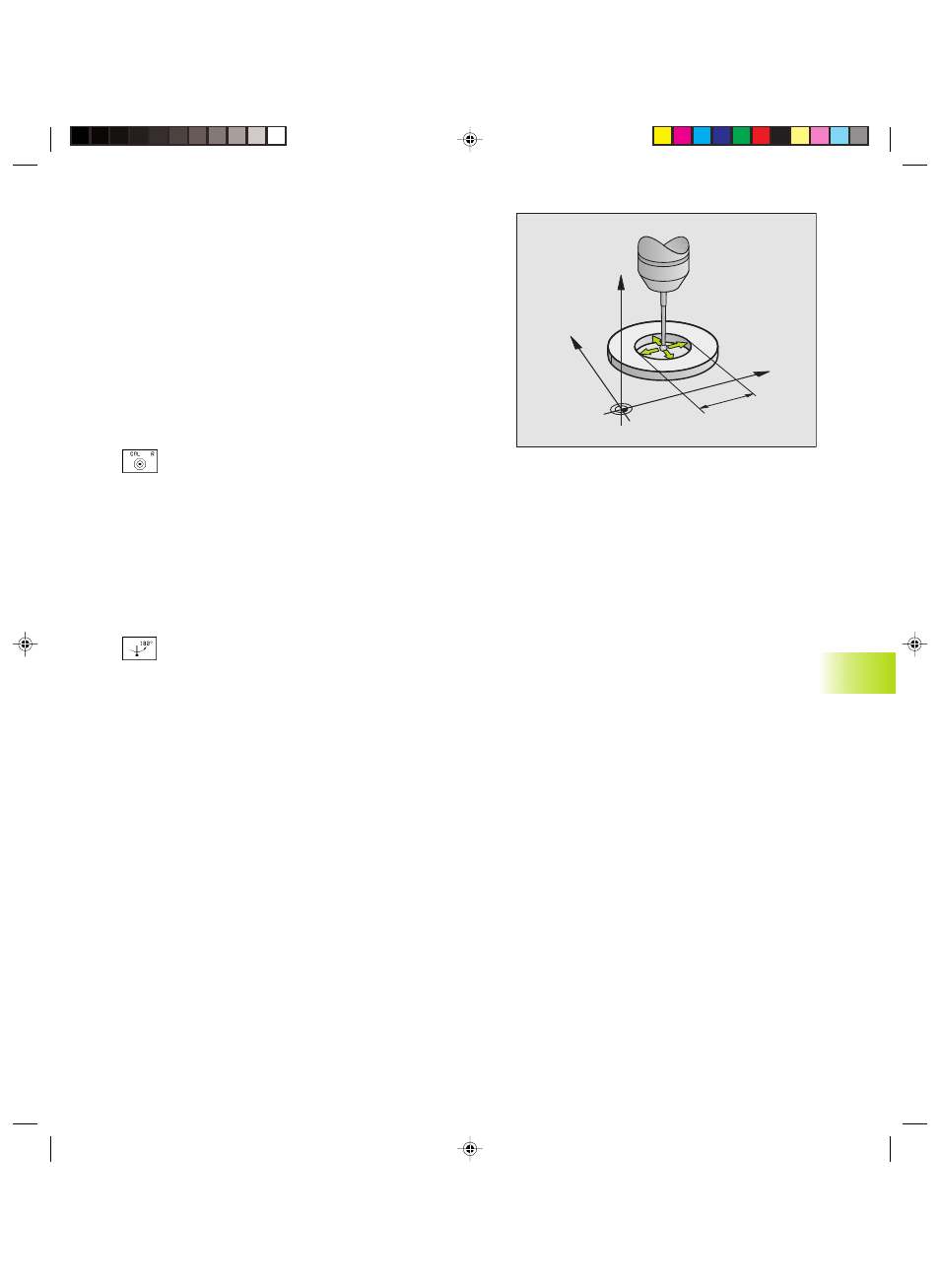

Calibrazione del raggio efficace e compensazione dell’offset
centrale del tastatore
Di norma l’asse del tastatore non coincide esattamente con l’asse
del mandrino. La funzione di calibrazione rileva questo offset tra
l’asse del tastatore e l’asse del mandrino e lo compensa in via
matematica.
Con questa funzione il TNC ruota il sistema di tastatura 3D di 180°.
La rotazione viene attivata da una funzione ausiliaria che il
Costruttore della macchina definisce nel MP6160.
La misurazione dell’offset centrale del tastatore potrà essere
eseguita dopo la calibrazione del raggio efficace della sfera di
tastatura.
ú In FUNZIONAMENTO MANUALE Posizionare la sfera di tastatura
nel foro dell‘anello di regolazione
ú Selezione della funzione di calibrazione per il raggio della
sfera di tastatura e per l’offset del tastatore: premere il
softkey CAL R
ú Selezionare l’ ASSE UTENSILE, introdurre il raggio
dell’anello di regolazione
ú Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasterà una posizione in ogni
direzione assiale e ne calcolerà il raggio efficace della
sfera di tastatura
ú Se si desidera terminare la funzione di calibrazione
premere il softkey FINE
ú Determinazione dell’offset centrale della sfera di
tastatura: premere il softkey 180°. Il TNC ruota il
tastatore di 180°
ú Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l’offset centrale del
tastatore
