59 HEIDENHAIN TNC 410, TNC 426, TNC 430
4.6 Apertura e inserimento programmi
Configurazione di un programma NC in formato
DIN/ISO

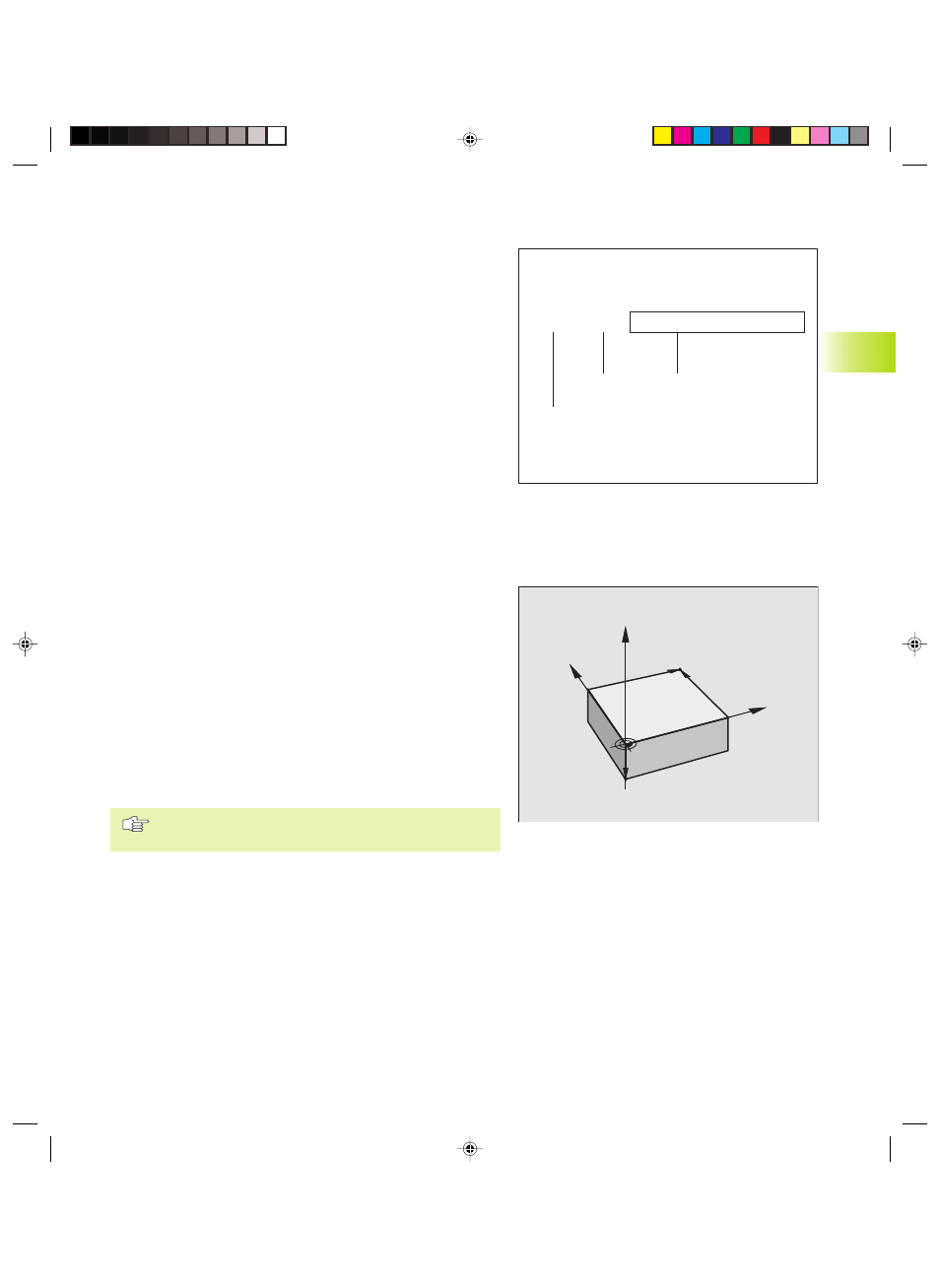

Un programma di lavorazione consiste in una serie di blocchi di
programma. La figura a destra illustra i singoli elementi di un
blocco.
Il TNC numera automaticamente i blocchi dei programmi di
lavorazione in ordine crescente, se nel MP7220 è stato definito un
campo di numeri di blocco (vedere ”14.1 Parametri Utente
generali”).
Il primo blocco di un programma è identificato dall‘istruzione ”%”,
dal nome del programma e dall’unità di misura G70/G71 valida.
I blocchi successivi contengono i dati relativi a:
■ il pezzo grezzo
■ definizioni e chiamate di utensili,
■ avanzamenti e numeri di giri, nonché
■ le traiettorie, i cicli e altre funzioni.
L’ultimo blocco di un programma è identificato dall‘istruzione N999
999, dal nome del programma e dall’unità di misura valida.
Definizione del pezzo grezzo: G30/G31
Direttamente dopo l’apertura di un nuovo programma si deve
definire un pezzo parallelepipedo, non lavorato. Questa definizione
occorre al TNC per le simulazioni grafiche. I lati del parallelepipedo
possono avere una lunghezza massima di 100 000 mm (TNC 410:
30 000) e devono essere paralleli agli assi X,Y e Z. Il rapporto tra la
lunghezza dei lati deve essere inferiore a 200:1. Questo pezzo
grezzo viene definito tramite due dei suoi spigoli:
■ Punto MIN G30: corrispondente alle coordinate X,Y e Z più
piccole del parallelepipedo, da inserire quali valori assoluti
■ Punto MAX G31: corrispondente alle coordinate massime X,Y e Z
del parallelepipedo, da inserire quali valori assoluti o incrementali
Il pezzo grezzo deve essere definito solo se si desidera
effettuare il test grafico del programma!
Blocco:
N100 G00 G40 X+10 Y+5 M3
Funzione di traiettoria Istruzioni
Numero blocco
Y
X
Z
MAX
MIN
4.6
Aper
tu
ra
e inser
iment
o di pr
ogr
ammi
