HEIDENHAIN TNC 410, TNC 426, TNC 430 263

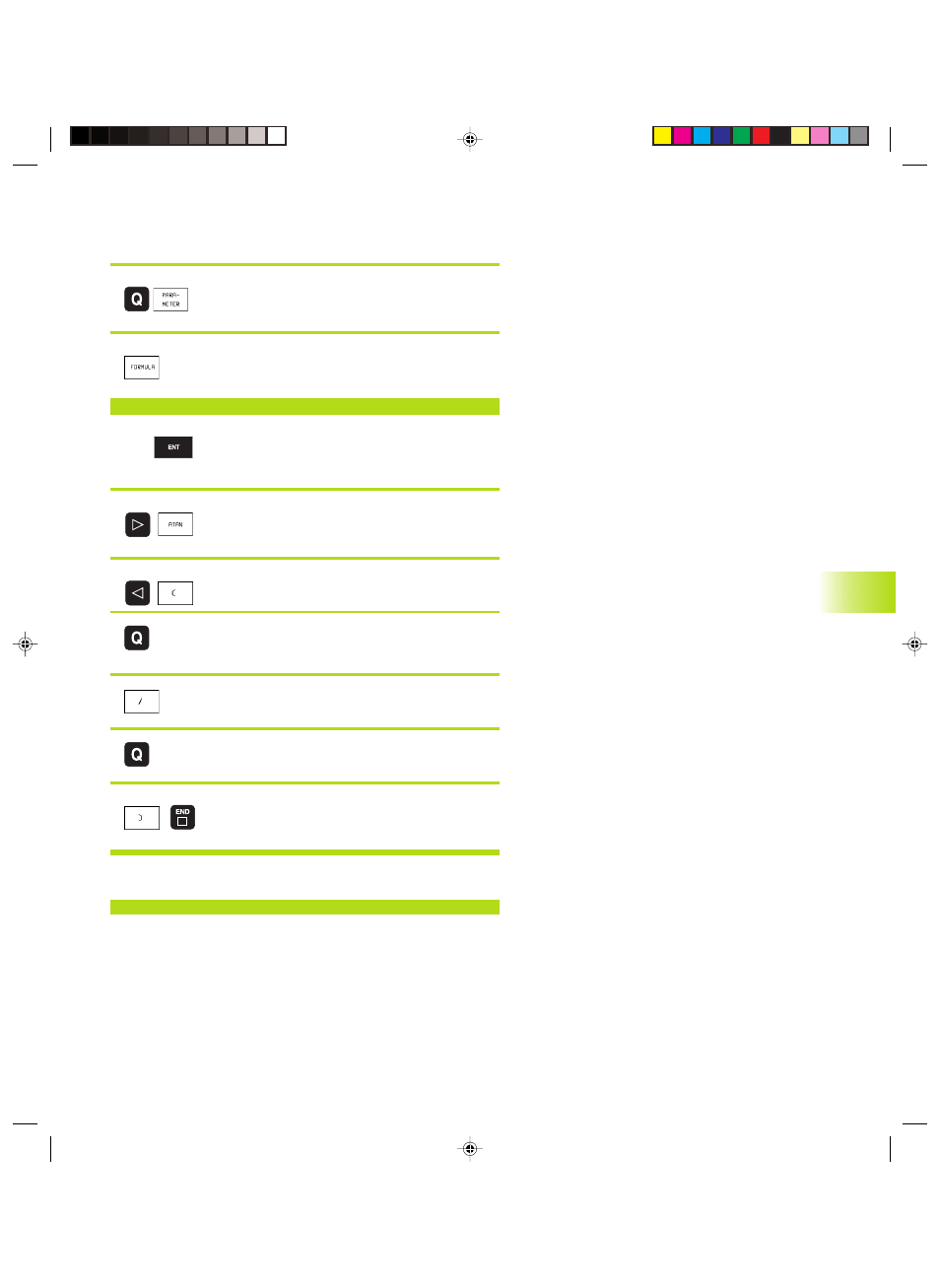

Esempio di introduzione
Calcolo dell’angolo con arctan quale cateto opposto (Q12) e cateto
adiacente (Q13); assegnazione del risultato a Q25
Selezione delle funzioni parametriche Q: premere
il tasto Q o il softkey PARAMETRO
<
Selezione dell'introduzione di formule: premere
il softkey FORMULA
PARAMETRO PER RISULTATO ?
<
25 Inserire il numero del parametro, confermare
con ENT
<
Commutare i softkey e selezionare la funzione
arco - tangente
<
Commutare i softkey ed aprire la parentesi
<
12 Introdurre il numero 12 per il parametro Q
<
Selezionare la divisione
<
13 Introdurre il numero 13 per il parametro Q
<
Chiudere la parentesi e terminare l’introduzione
della formula
Esempio di blocco NC
37 Q25 = ATAN (Q12/Q13)
1
0
.8 Intr
oduzione dir
et
ta di f
o
rmule
