66 4 Programmazione: Generalità, gestione file dati,
aiuti di programmazione, gestione pallets
4.7 Grafica diprogrammazione
(non su TNC 426, TNC 430)
Durante la generazione di un programma il TNC può visualizzare
graficamente il profilo programmato
Esecuzione grafica contemporanea alla programmazione/non
contemporanea

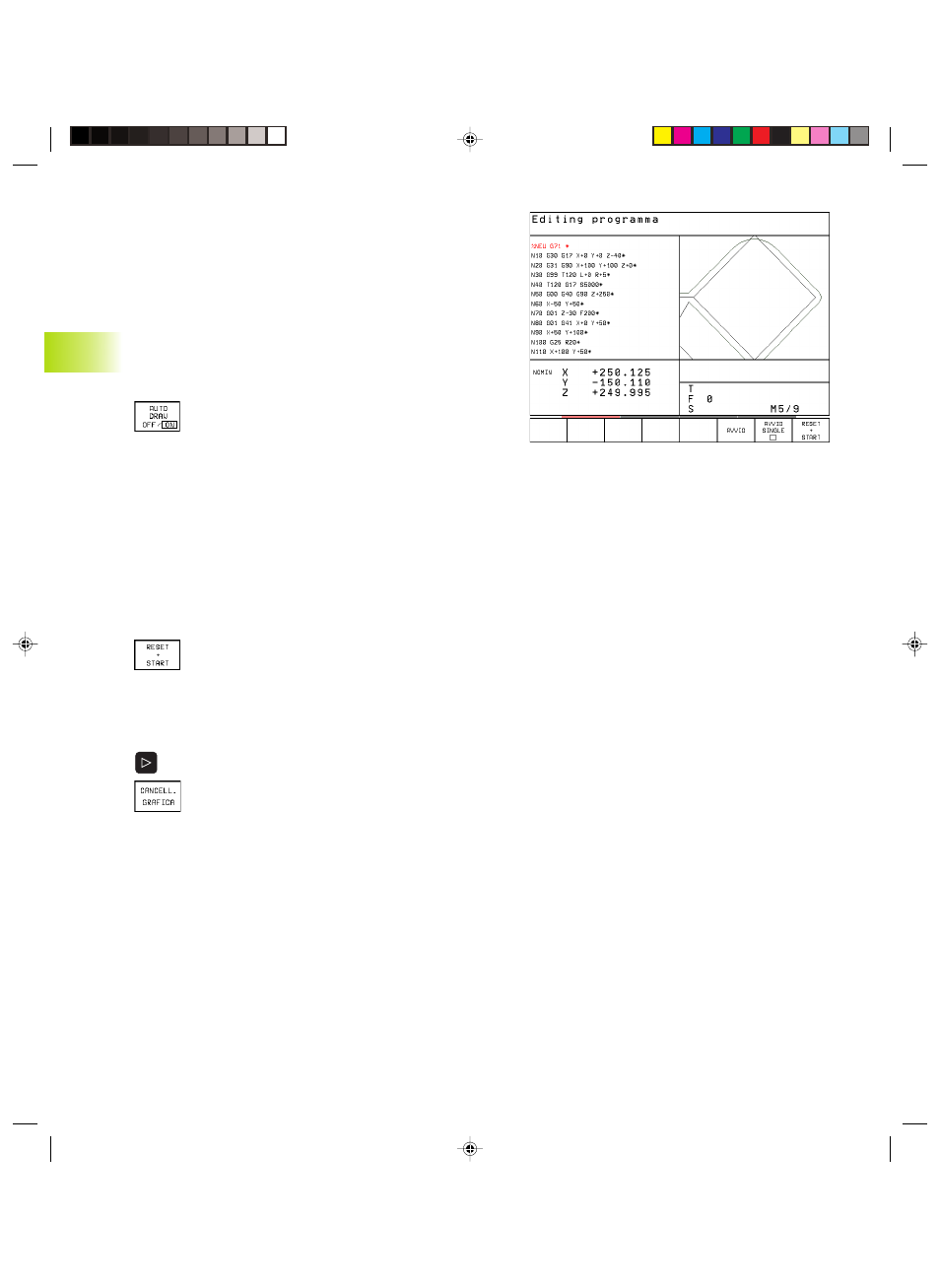

ú Per la ripartizione dello schermo con il programma a sinistra e la
grafica a destra: premere il tasto SPLIT SCREEN e il softkey PGM
+ GRAFICA
ú Mettere il softkey AUTO DRAW su ON. Inserendo le
singole righe del programma, il TNC visualizzerà nella
finestra grafica tutte le traiettorie programmate.
Se non si desidera l’esecuzione grafica contemporanea, porre il
softkey AUTO DRAW su OFF.
AUTO DRAW ON non rappresenta eventuali ripetizioni di blocchi di
programma.
Generazione della grafica di programmazione per
un programma esistente
ú Selezionare con i tasti cursore il blocco fino al quale si desidera
eseguire la grafica o premere GOTO e inserire direttamente il
numero del blocco desiderato.
ú Esecuzione della grafica: premere il softkey RESET +
START
Altre funzioni vedere la tabella a destra.
Cancellazione della grafica
ú Commutazione del livello softkey: v. figura a destra
ú Cancellazione della grafica: premere il softkey
CANCELLARE GRAFICA
